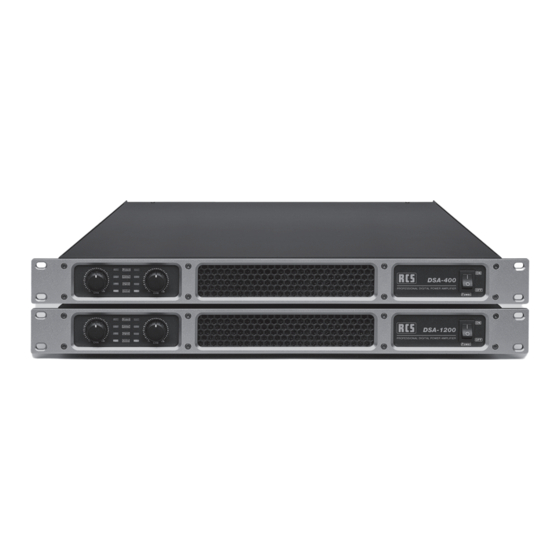

- Seite 1 DSA-400 / DSA-1200 DIGITAL POWER AMPLIFIER Class-D Power Amplifier · 2 ohms stable - ENGLISH OPERATING INSTRUCTIONS / BEDIENUNGSANLEITUNG - DEUTSCH...
-
Seite 2: Safety Instruction
INSPEcTION AND INVENTORY OF ThE PRODUcT AUSPAcKEN UND KONTROLLE DES PRODUKTS Check unit carefully for damage which may have occurred Bitte überprüfen Sie das Gerät sofort auf evtl. Transportschä- during transport. Each RCS product is carefully inspected den. Jedes RCS Produkt wird vor dem Verpacken sorgfältig at the factory and packed in a special carton for safe überprüft und in einem speziell dafür vorgesehenen Karton transport. - Seite 3 DSA-400 / DSA-1200 2. Keep in mind the following when connecting the 2. Bitte beachten Sie folgendes, wenn Sie das Gerät device: anschließen: • In order to avoid operator error, please read the instruc- • U m Bedienfehler zu vermeiden, lesen Sie bitte zuerst tions first carfully. die Anleitung sorgfältig. • Open never the housing without having to pull the power • Ö ffnen Sie niemals das Gehäuse ohne vorher den plug.
-
Seite 4: Front Panel
DIGITAL POWER AMPLIFIER FRONT PANEL VORDERSEITE DSA-1200 PROFESSIONAL DIGITAL POWER AMPLIFIER 1. Power On/Off Switch 1. Power On/Off Switch Switch for on / off Schalter zum Ein- und Ausschalten des Gerätes 2. Power LED (ACTIVE) 2. Power LED-Anzeige (ACTIVE) Lights up green if the devise is “on” Leuchtet grün bei eingeschaltetem Gerät 3. Peak LED (LIMITER) 3. Peak LED-Anzeige (LIMITER) Lights up yellow in the event of signal overload Leuchtet gelb bei Signalüberlastung auf 4. -
Seite 5: Rear Panel
DSA-400 / DSA-1200 REAR PANEL RÜcKSEITE 1. Powercon® 1. Powercon® 2 30V AC input jack (connecting cable Powercon® 2 30V AC Input-Buchse (Powercon® Anschlusskabel im DSA-1200 included) Lieferumfang) PROFESSIONAL DIGITAL POWER AMPLIFIER 2. XLR (balanced) 2. XLR (balanced) Signal input for channel „A“ Signaleingang für Kanal „A“ 3. XLR (balanced) 3. XLR (balanced) Signal input for channel „B“... - Seite 6 DIGITAL POWER AMPLIFIER Technical data DSA-400 DSA-1200 Output power (1 kHz, 0,1 % THD) 8 ohms – 2 channel 2 x 300 W 2 x 700 W 4 ohms – 2 channel 2 x 500 W 2 x 1100 W 2 ohms – 2 channel 2 x 700 W 2 x 1500 W Frequency response 20 – 20000Hz ± 0,1 dB THD (THD 1kHz, 8 ohms) ≤ 0,01% ≤ 0,01% Input sensitivity 4 ohms/Stereo +4,0 dBu (1,23V) Input impedance 10 kohms (unbal.) / 20 kohms (bal.) Signal-to-noise ratio ≥ 100 dB ≥ 105 dB Crosstalk ≥ -70 dB ≥ -70 dB Common-mode rejection ratio (CMRR) 20 V/uS 40 V/uS Damping factor 450:1 550:1 Power supply 220V – 240V/AC, 50~60 Hz; Fuse: 10 A...
- Seite 7 DSA-400 / DSA-1200...
- Seite 8 Hardware and Software specifications subject to change without notice. Techische Änderungen in Hardware und Software vorbehalten. © Copyright by RCS AUDIO-SYSTEMS GmbH. RCS08.02.2013 Publication and duplication of the contained data only allowed with our strict permission. Veröffentlichung und Vervielfältigung der enthaltenen Daten, auch auszugsweise, nur mit unserer ausdrücklichen Genehmigung.
