Jotul SCAN Andersen 4 Montage- Und Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Jotul Anleitungen
  4. Kamine
  5. SCAN Andersen 4
  6. Montage- und bedienungsanleitung

Jotul SCAN Andersen 4 Montage- Und Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 74

Quicklinks

All manuals and user guides at all-guides.com
NO
- Monterings- og bruksanvisning
DK
- Monterings- og brugsanvisning
FI
- Asennus- ja käyttöohje
GB
- Installation and Operating Instructions
FR
- Manuel d'installation et d'utilisation
ES
- Instrucciones para instalación
IT
- Manuale di installazione ed uso
DE
- Montage- und Bedienungsanleitung
NL
- Installatie- en montagehandleiding
Manualene må oppbevares under hele produktets levetid. The manuals which are enclosed with the product must be kept throughout the product's entire
service life. Les manuels fournis avec le produit doivent åtre conservés pendant toute la durée de vie du produit. Los manuales suministrados con este producto
deben guardarse durante todo el ciclo de vida del producto. I manuali inclusi con il prodotto vanno conservati per l'intera durata di vita del prodotto. Das im
Lieferumfang des Produkts enthaltene Begleitmaterial ist über die gesamte Nutzungsdauer aufzubewahren. De bij de haard meegeleverde handleidingen moeten
gedurende de volledige gebruiksduur van de haard bewaard blijven.

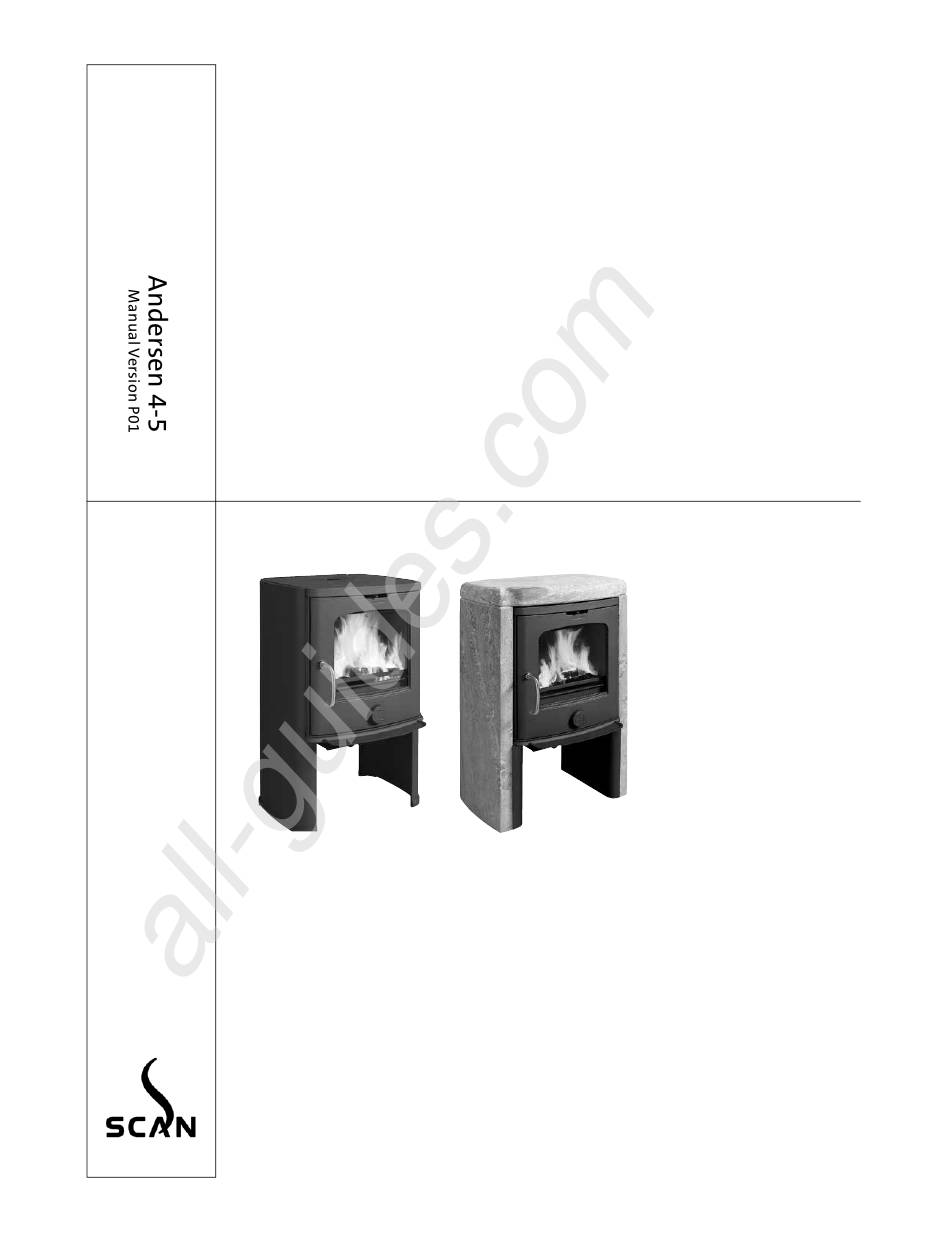

Scan Andersen 4-5
2
15
24
34
44
54
64
74
