NO - Monterings- og bruksanvisning
GB - Installation and Operating Instructions
FR
- Manuel d'installation et d'utilisation
ES
- Instrucciones para instalación
IT
- Manuale di installazione ed uso
DE - Montage- und Bedienungsanleitung
NL - Installatie- en montagehandleiding
Figures/Pictures
Monterings- og bruksanvisningen må oppbevares under hele produktets levetid. These instructions must be
kept for future references. Wir empfehlen Ihnen, die Montage- und Bedienungsanleitung für spätere Zwecke
sorgfältig aufzubewahren. Ce document doit être conservé pendant toute la vie de l'appareil.

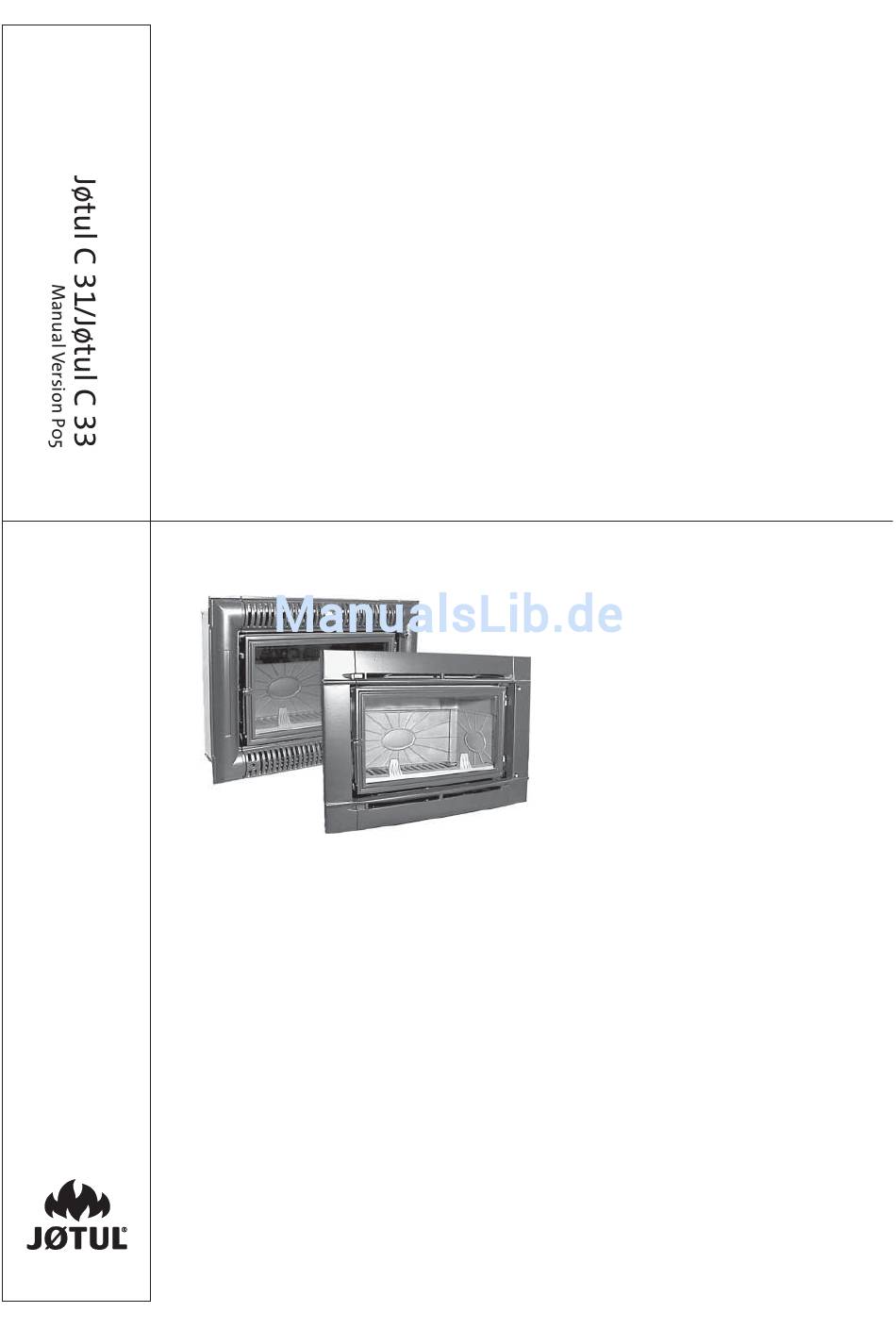

Jøtul C 31 / Jøtul C 33
2
8
15
23
30
38
46
54
Werbung
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Jotul C 31
Inhaltszusammenfassung für Jotul C 31
- Seite 1 Jøtul C 31 / Jøtul C 33 NO - Monterings- og bruksanvisning GB - Installation and Operating Instructions - Manuel d’installation et d’utilisation - Instrucciones para instalación - Manuale di installazione ed uso DE - Montage- und Bedienungsanleitung NL - Installatie- en montagehandleiding Figures/Pictures Monterings- og bruksanvisningen må...
-
Seite 2: Inhaltsverzeichnis
NORSK 1.0 Forhold til myndighetene Innhold Forhold til myndighetene ........2 Installasjonen av et ildsted må være i henhold til det enkelte lands lover og regler. 2.0 Tekniske data .............2 Alle lokale forordninger, inklusive de som henviser til nasjonale og europeiske standarder, skal overholdes ved installasjonen av 3.0 Sikkerhet .............3 produktet. -
Seite 3: Sikkerhet
NORSK 3.0 Sikkerhet 4.0 Installasjon Jøtul C 31/C 33 er kassetter som er designet for å passe inn i 3.1 Brannforebyggende tiltak forskriftsmessig murte eksisterende gruer. Produktene vil også passe godt inn i en ny peisomramming. Jøtul C 31/C 33 vil kreve en frontåpning på... - Seite 4 Kanalene kan bli svært varme så det er viktig at disse ikke kommer i berøring av noe brennbart materiale. Jøtul C 31/C 33 leveres i ett kolli, hvor løst handtak, askeskuffe og en pose med utstyr medfølger, sammen med adapterne for røykuttak Dersom huset er tett, bør rommet utstyres med ekstra...
-
Seite 5: Bruk
NORSK 5.0 Bruk 5.4 Første gangs opptenning under «5.5 Daglig bruk». • Tenn opp slik som beskrevet • Fyr friskt et par timer og luft ut eventuell røyk og lukt fra 5.1 Valg av brensel produktet. • Gjenta ovenstående et par ganger. Bruk alltid kvalitetsved, det gir det beste resultatet. -
Seite 6: Vedlikehold
6.1 Rengjøring av glass «6.2 Fjerning av aske». Se avsnitt Jøtul C 31/33 er utstyrt med luftspyling av glasset. Via luftventilen suges luft inn i overkant av ildstedet og spyles nedover langs innsiden av glasset og reduserer avsetningen av sotbelegg. -
Seite 7: Service
7.3 Demontering/montering av dør • For å ta av døren, bør frontrammen åpnes. Jøtul C 31: Dette gjøres ved å trekke ut knotten som befinner • seg på høyre side (fig. 5A). Jøtul C 33: Frontrammen åpnes ved å trekke rammen ut. -
Seite 8: Relationship To The Authorities
ENGLISH 1.0 Relationship to the Table of contents authorities 1.0 Relationship to the authorities ......8 Installation of a fireplace must be according to local codes and 2.0 Technical data ..........8 regulations in each country. All local regulations, including thosethat refer to national and 3.0 Safety precautions .........9 European standards, shall be complied with when installing the product. -
Seite 9: Safety Precautions
ENGLISH 3.0 Safety precautions 4.0 Installation Jøtul C 31/C 33 are cassettes designed to fit into existing 3.1 Fire preventive measures fireplaces. The products would fit equally well into a new fireplace frame. Any use of the fireplace may represent some danger. Therefore, Jøtul C 31/C 33 requires a front opening of 575x740x400 mm... - Seite 10 The fresh air duchts should be as straight as possible. Fresh air ducts in the The Jøtul C 31/C 33 is delivered in one package and includes loose fireplace must be of non-flammable material.
-
Seite 11: Use
Good quality wood should be dried so that the water content is approx. 20%. Handle for the front frame Jøtul C 31 (A) To achieve that, the wood should be cut during late winter or early Open the front frame by pulling the knob straight out. -
Seite 12: Initial Lighting
ENGLISH 5.4 Initial lighting One should then use less firewood and have a larger opening in the air vents so that the wood burns fresher and faster. In this • Light the fire as described under «5.5 Daily use». was the draught in the chimney will be maintained. •... -
Seite 13: Maintenance
An annual internal cleaning is necessary to get the best heating • Jøtul C 31: This can be done by pulling out the knob located effect from the product. It is a good idea to do this in connection on the right-hand side (fig. 5A). -
Seite 14: Operational Problems - Troubleshooting
ENGLISH 8.0 Reasons for operational 9.0 Optional equipment problems - troubleshooting Special adapter (fig. 6) cat. no. 340856 Poor draught If connecting the smoke outlet and flue pipe is difficult due to limited access, Jøtul has a special adapter (optional equipment) •... -
Seite 15: Relations Avec Les Autorités
FRANCAIS 1.0 Relations avec les autorités Sommaire L’installation d’un foyer est soumise aux législations et 1.0 Relations avec les autorités ......15 réglementations nationales en vigueur. Données techniques ........15 Les réglementations locales, y compris celles se rapportant aux normes nationales et européennes, doivent être respectées lors 3.0 Consignes générales de sécurité... -
Seite 16: Consignes De Sécurité - Généralités
3.0 Consignes de 4.0 Installation sécurité - Généralités Le Jøtul C 31/C 33 est un insert conçu pour s’adapter à des cheminées à foyer ouvert existantes. Il peut aussi être installé dans des habillages fabriqués exprès, comme des foyers. Le Jøtul C 31/C 33 nécessite une ouverture de 575x740x400mm (HxLxP). - Seite 17 être équipé d’un conduit d’air Jøtul C 31/C 33 est livré dans un emballage unique et comprend extérieur arrivant directement. Ce conduit doit être le plus droit une poignée multifonctions amovible et un sachet de fournitures, possible et en matériaux ininflammables.
-
Seite 18: Instructions D'utilisation
FRANCAIS Instructions d’utilisation Poignée du cadre Jøtul C 31 (A) Ouvrez l’encadrement en tirant sur le bouton en laiton. Jøtul C 33 5.1 Choix du combustible Ouvrez l’encadrement en tirant sur le cadre. Toujours utiliser du bois de chauffage de qualité. Un combustible Poignée de porte ou clenche (5D) -
Seite 19: Premier Allumage
FRANCAIS L’efficacité de la combustion du bois dépend également d’un 5.6 Rechargement en bois de chauffage autre facteur tout aussi important : la taille des bûches. Leur • Il est recommandé d’attendre qu’il ne reste que des braises taille devrait être : avant d’ajouter à... -
Seite 20: Entretien
FRANCAIS 6.0 Entretien Pour la France : Le Règlement Sanitaire Départemental impose un minimum de deux ramonages par an. Un avant le premier allumage en automne, un deuxième pendant la période de chauffage pour s’assurer que le conduit d’évacuation ne s’est pas 6.1 Nettoyage de la vitre obstrué. -
Seite 21: Maintenance
L’accumulation de suie sur la vitre est inévitable, mais la quantité l’encadrement. de dépôt varie en fonction : Jøtul C 31 : Pour ce faire, tirez sur le bouton situé du côté droit • • du taux d’humidité du bois (fig. -
Seite 22: Equipement Optionnel
FRANCAIS 9.0 Equipement optionnel Adaptateur spécial pour conduit de fumée - cat. n° 340856 (fig. 6) Installation • Attachez le conduit de raccordement à l’adaptateur spécial. • Coupez une cheville en bois de 145 mm et fixez-la dans les deux rainures situées sur la partie inférieure à l’intérieur de l’adaptateur (fig. -
Seite 23: Relación Con Las Autoridades
ESPAÑOL 1.0 Relación con las Indice autoridades 1.0 Relación con las autoridades .......23 La instalación de una estufa debe efectuarse con arreglo a la 2.0 Información técnica ..........23 normativa legal de cada país. 3.0 Medidas de seguridad ..........24 La instalación del producto debe cumplir toda la normativa legal en vigor, incluyendo la que se aplica a nivel nacional y europeo. -
Seite 24: Medidas De Seguridad
Cada vez que utilice la estufa puede existir cierto peligro. Por lo La Jøtul C 31/C 33 necesita una abertura frontal de 575x740x400mm tanto, debe respetar las instrucciones siguientes: (alto x ancho x fondo). - Seite 25 Para prevenir la condensación en conductos que atraviesan Jøtul C 31/C 33 se suministra en un embalaje que incluye tirador espacios calefactados, se recomienda un aislamiento de 30 mm suelto, bandeja para la ceniza y una bolsa con accesorios, así como de lana mineral recubierta de un aislante de humedad (cinta adaptadores para la salida de humos y para el distribución de aire...
-
Seite 26: Uso
Totalmente metido = cerrado Sacadom = totalmente abierto 5.2 Definición de madera de buena Tirador para el marco frontal Jøtul C 31 (A) Abra el marco frontal tirando hacia afuera del pomo calidad de Jøtul Jøtul C 33 Al hablar de leña de buena calidad nos referimos a troncos de, por ejemplo, abedul, haya y roble. -
Seite 27: Utilización Por Primera Vez
ESPAÑOL Ramas: Nota: peligro de sobrecalentamiento: la estufa no se debe utilizar nunca de manera que se produzca un sobrecalentamiento. Longitud: 40 - 50 cm Diámetro: 2 - 5 cm El sobrecalentamiento se produce cuando hay demasiada Cantidad por fuego: 8 - 10 trozos madera y/o aire y se desarrolla demasiado calor. -
Seite 28: Mantenimiento
6.1 Limpieza del cristal necesario cepillar la superficie para eliminar las partículas sueltas antes de aplicar la pintura nueva. Jøtul C 31/33 está equipada con tiro superior (depuración de aire). A través del respiradero de tiro, el aire se aspira por encima Los productos esmaltados deben limpiarse únicamente con un... -
Seite 29: Servicio
Lo más conveniente es abrir el marco frontal para quitar la puerta. Se acumula una cantidad anormal de hollín Jøtul C 31: Esto puede hacerse tirando hacia afuera del pomo • en el cristal situado en el lateral derecho (fig. 5A). - Seite 30 ITALIANO 1.0 Conformità alle leggi Indice generale 1.0 Conformità alle leggi ..........30 L’installazione di una stufa deve essere eseguita in conformità alle leggi e alle norme locali di ogni paese. 2.0 Dati tecnici...............30 L’installazione del prodotto deve essere conforme a tutte le norme locali, incluse quelle relative a standard europei o specifici 3.0 Misure di sicurezza ..........31 del paese.
-
Seite 31: Misure Di Sicurezza
ITALIANO 3.0 Misure di sicurezza 4.0 Installazione Jøtul C 31/C 33 sono cassette progettate per essere inserite in 3.1 Misure preventive antincendio caminetti preesistenti. I prodotti si adattano con la stessa facilità a una nuova struttura. Jøtul C 31/C 33 richiede un’apertura frontale L’utilizzo di un camino può... -
Seite 32: Circolazione Dell'aria
30 mm di materiale isolante. E’ importante Jøtul C 31/C 33 consiste di un collo e comprende maniglia mobile, sigillare le eventuali giunture della conduttura, utilizzare un raccoglicenere e un sacchetto di scorte, oltre agli adattatori per lo apposito sigillante. - Seite 33 20%. Maniglia del telaio frontale Perché ciò avvenga, va tagliata verso la fine dell’inverno o Jøtul C 31 (A) Per aprire il telaio frontale tirare verso l’esterno il all’inizio della primavera e fatta asciugare all’aria aperta durante pomello.
-
Seite 34: Prima Accensione
ITALIANO Fascine: • Aggiungere la legna e verificare che la presa d’aria superiore Lunghezza: 40 - 50 cm resti completamente aperta per alcuni minuti fino a quando Diametro: 2 - 5 cm la legna non prende fuoco. L’apertura della presa d’aria superiore (fig. 5B) può essere Quantità... - Seite 35 Il giunto si asciugherà rapidamente. 6.1 Pulizia del vetro I caminetti Jøtul C 31/33 dispono del sistema di pulizia ad aria del 6.6 Manutenzione esterna vetro. Attraverso la presa d’aria di tiraggio, l’aria viene risucchiata nella parte superiore della stufa e spinta verso il basso lungo la I prodotti verniciati possono, dopo diversi anni d’uso, cambiare...
-
Seite 36: Risoluzione Dei Problemi
Gran parte della fuliggine viene normalmente bruciata quando la portello. presa d’aria è completamente aperta e il fuoco arde vivacemente Jøtul C 31: Ciò si effettua tirando il pomello collocato sul lato • nella stufa. Vedere «Suggerimento utile» nella sezione «6.1 Pulizia destro (fig. -
Seite 37: Accessori Opzionali
ITALIANO 9.0 Accessori opzionali Adattatore speciale per canna fumaria N. Cat. 340856 (fig. 6) Installazione • Collegare la canna fumaria all’adattatore speciale. • Sagomare un tassello di legno delle giuste dimensioni (145mm) e fissarlo nei due solchi siti all’interno della parte inferiore dell’adattatore (fig. -
Seite 38: Behördliche Auflagen
DEUTSCH 1.0 Behördliche Auflagen Inhaltsverzeichnis Die Aufstellung muss gemäß den behördlichen Auflagen und 1.0 Behördliche Auflagen ........38 Bestimmungen des jeweiligen Landes erfolgen. 2.0 Technische Daten ..........38 Alle lokalen Bestimmungen, einschließlich solche im Bezug auf nationale und europäische Normen, müssen bei der Aufstellung 3.0 Sicherheitsmaßnahmen ........39 des Produkts eingehalten werden. -
Seite 39: Sicherheitsmaßnahmen
Jøtul C 31/C 33 sind Kassetten, die in vorhandene Öfen passen. 3.1 Brandschutzmaßnahmen Die Produkte können ebenso für neue Öfen verwendet werden. Für den Jøtul C 31/C 33 ist eine vordere Öffnung von 575x740x400 Die Benutzung des Ofens kann mit einer gewissen Gefahr mm (HxBxT). -
Seite 40: Schornsteine Und Abzugsrohre
Es ist besonders wichtig in den Bereichen von Wänden und an seine Position zu stellen, benötigen Sie Hilfe. Fußböden gut zu isolieren. Benutzen Sie Steckverbindungen. Jøtul C 31/C 33 wird als Komplettpaket geliefert und umfasst einen losen Griff, einen Aschenkasten, eine Tüte mit Zubehör 4.4 Decke sowie Adapter für den Rohrstutzen und die Warmluftdistribution... -
Seite 41: Verwendung
= vollständig geöffnet vermeiden. Im Herbst sollten die Holzscheite in geschlossenen Räumen gelagert werden, um dann im Winter verfeuert zu Griff für den vorderen Rahmen Jøtul C 31 (A) werden. Öffnen Sie den vorderen Rahmen, indem Sie den Knauf gerade heraus ziehen. -
Seite 42: Erstmaliger Gebrauch
DEUTSCH Ein wichtiger Faktor für die ordnungsgemäße Verbrennung des 5.6 Nachlegen von Brennholz Holzes ist die passende Größe der Holzscheite. Die Scheite sollten • Lassen Sie jede Holzfüllung so lange brennen, bis nur noch folgende Maße haben: glühende Asche vorhanden ist, bevor Sie neues Brennholz auflegen. -
Seite 43: Pflege
DEUTSCH 6.0 Pflege 6.5 Inspektion des Ofens Jøtul empfiehlt, daß Sie persönlich eine sorgfältige Inspektion des Ofens durchführen, nachdem er gereinigt bzw. ausgefegt wurde. 6.1 Reinigung des Sichtfensters Prüfen Sie alle sichtbaren Ober-flächen auf Risse. Prüfen Sie auch, ob alle Verbindungen abgedichtet sind und alle Dichtungen Der Produkt ist mit einer Luftspülung ausgerüstet. -
Seite 44: Instandhaltung
Normalerweise verbrennt der Großteil des Rußes, wenn die Rahmen zu öffnen. Luftzufuhr vollständig geöffnet ist und das Feuer mit starker Jøtul C 31: Ziehen Sie dazu den Knauf auf der rechten Seite • Flammenbildung brennt. Siehe auch Abschnitt «6.1 Reinigung heraus (Abb. -
Seite 45: Zusatzausstattung
DEUTSCH 9.0 Zusatzausstattung Spezialadapter für Abzugsrohre – Katalog - Nr. 340856 (Abb. 6) Montage • Befestigen Sie den Spezialadapter am Abzugsrohr. • Schneiden Sie einen Holzstab (145 mm) zu, und befestigen Sie diesen an den Nuten der unteren Innenseite des Adapters (Abb. -
Seite 46: Wettelijke Voorschriften
NEDERLANDS 1.0 Wettelijke voorschriften Inhoud Een haard moet in overeenstemming met de wetten en 1.0 Wettelijke voorschriften ......46 voorschriften van uw land worden geïnstalleerd. 2.0 Technische gegevens ........46 Alle lokale bepalingen, inclusief de bepalingen die betrekking hebben op nationale en Europese normen, zullen worden 3.0 Veiligheidsmaatregelen ...... -
Seite 47: Veiligheidsvoorschriften
NEDERLANDS 3.0Veiligheidsvoorschriften 4.0 Installatie Jøtul C 31/C 33 zijn cassettes die zijn ontwikkeld voor plaatsing 3.1 Maatregelen voor brandpreventie. in bestaande haarden. De producten kunnen ook goed in nieuwe haarden worden geplaatst. De Jøtul C 31/Jøtul C 33 vereist een... - Seite 48 Gebruikt een gezamelijke verbinding. Jøtul C 31/C 33 wordt in één pakket geleverd en bevat een los handvat, een aslade, een zak benodigdheden en adapters voor de kachelpijp en voor de warme luchtdistributie van de 4.4 Plafond...
-
Seite 49: Gebruik
De hoeveelheid energie van 1 kg goed brandhout bedraagt Hendel voor het voorste frame Jøtul C 31 (A) ongeveer 3,8 kWh. 1 kg volledig droog brandhout (0% vocht) levert Open het voorste frame door de knop recht uit te trekken ongeveer 5 kWh op, terwijl brandhout met 60% vocht slechts 1,5 kWh per kg oplevert. -
Seite 50: Eerste Keer Stoken
NEDERLANDS Een belangrijke factor voor het brandstofverbruik is dat het 2. Voeg hout toe en laat de ventilatieopeningen enige minuten brandhout het juiste formaat heeft. Het brandhout moet het volledig openstaan totdat het hout vlam heeft gevat. volgende formaat hebben: 3. -
Seite 51: Onderhoud
Geëmailleerde haarden moet u alleen met een schone, droge De Jøtul C 31/33 heeft een luchttoevoervoorziening bovenin doek afnemen. Gebruik geen water en zeep. Eventuele vlekken (stromende lucht). Lucht wordt aangezogen door de luchttoevoer... -
Seite 52: Groot Onderhoud
NEDERLANDS 7.0 Groot onderhoud 8.0 Oorzaken van gebruiksproblemen Waarschuwing! Het is niet toegestaan dit product zonder toestemming te wijzigen! Gebruik alleen originele reserveonderdelen! Slechte luchttoevoer • Controleer de lengte van de schoorsteen en ga na of deze in 7.1 De keerplaat vervangen (afb. 7) overeenstemming is met nationale wetten en voorschriften. -
Seite 53: Optionele Accessoires
NEDERLANDS 9.0 Optionele accessoires Speciale adapter voor de kachelpijp – bestelnr. 340856 (afb. 6) Plaatsing • Sluit de kachelpijp op de speciale adapter aan. • Snijd een houten pin ter grootte van 145 mm en bevestig deze in de twee groeven in het onderste deel binnenin de adapter (afb. - Seite 55 Fig.2 Fig. 6 Fig. 3 Fig. 7 Fig. 4 Fig. 8 Fig. 5...
- Seite 59 Sluttkontroll av ildsteder Quality control of stoves and fireplaces Checked Utført Kontrollpunkt Controlled item Alle deler er med i produktet (ifølge struktur). All parts are included. Alle festemidler er av korrekt type, og er korrekt Correct fastener items have been used and anvendt.
- Seite 60 Jøtul arbeider kontinuerlig for om mulig å forbedre sine produkter, og vi forbeholder oss retten til å endre spesifikasjoner, farger og utstyr uten nærmere kunngjøring. Jøtul bemüht sich ständig um die Verbesserung seiner Produkte, deshalb können Spezifikationen, Farben und Zubehör von den Abbildungen und den Beschreibungen in der Broschüre abweichen. Jøtul pursue a policy of constant product development.
