6

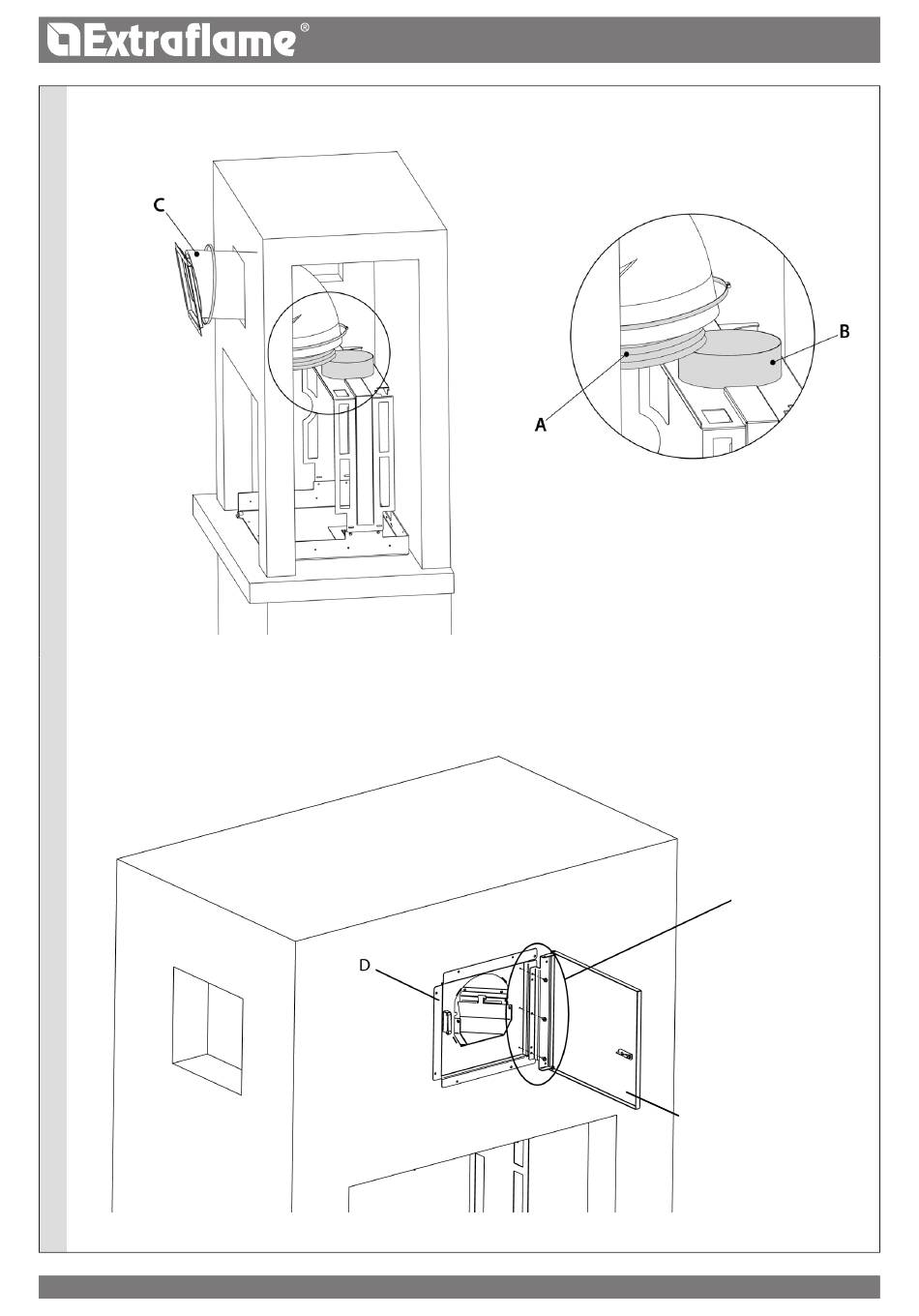

Far passare quanto assemblato nella fase precedente (figura 5) attraverso il vano dedicato al kit di caricamento.
Appoggiare il kit (C) alla parete inferiore del foro di alloggiamento. Fissare la porta frontale (E) con le 3 viti in dotazione nel kit.
Fissare poi il pannello frontale (D) del kit con le 8 viti (non in dotazione). Usare i fori esistenti per il fissaggio.
Infilare il tubo flessibile (A) sulla flangia fissata alla struttura (B).
SOLO PER INSTALLAZIONE CONSIGLIATA
10 10
All manuals and user guides at all-guides.com
ITALIANO
nr°3 viti in dotazione
E
