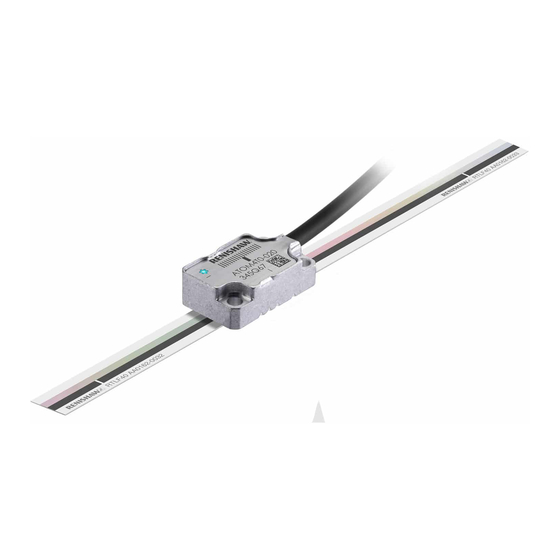

Renishaw ATOM Installationshandbuch

Wegmesssysteme
Vorschau ausblenden Andere Handbücher für ATOM:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Installationshandbuch
M-9693-9724-06-B
ATOM
Wegmesssysteme
™

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Renishaw ATOM

Inhaltszusammenfassung für Renishaw ATOM

  • Seite 1 Installationshandbuch M-9693-9724-06-B ATOM Wegmesssysteme ™...

  • Seite 2: Rclc Glasmaßstab

    Inhalt Rechtlicher Hinweis Überblick über die Kalibrierung Lagerung und Handhabung Systemkalibrierung Überblick über die Installation des ATOM-Systems Wiederherstellen der Werkseinstellungen RTLF / RKLF Maßband Signalverstärkung (Automatic Gain Control – AGC) ein-/ausschalten Installationszeichnung für RTLF LED-Diagnose Installationszeichnung für RKLF Fehlersuche RTLF / RKLF Installationsmethoden...

  • Seite 3: Rechtlicher Hinweis

    Störungen nicht empfindlich sein, einschließlich Störungen, die unerwünschte Funktionen verursachen können. des jeweiligen Eigentümers. Der Anwender wird darauf hingewiesen, dass jegliche Veränderungen oder Umbauten, die nicht ausdrücklich durch Renishaw plc oder eine autorisierte Vertretung genehmigt wurden, die Erlaubnis zum Betrieb des Geräts Patente erlöschen lassen.

  • Seite 4: Reach-Verordnung

    Richtlinien zur Verwertung von Elektro- und Elektronik-Altgeräten Der Gebrauch dieses Symbols auf Produkten von Renishaw und/oder den beigefügten Unterlagen gibt an, dass das Produkt nicht mit allgemeinem Haushaltsmüll entsorgt werden darf. Es liegt in der Verantwortung des Endverbrauchers, dieses Produkt zur Entsorgung an speziell dafür vorgesehene Sammelstellen für Elektro- und Elektronik-Altgeräte (WEEE)

  • Seite 5: Lagerung Und Handhabung

    Nur Maßstab RCLC Lagerung Installation Betrieb Luftfeuchtigkeit (RKLF) +70 °C +35 °C +70 °C −20 °C +10 °C 0 °C Maßverkörperung und Abtastkopf N-Heptan Propan-2-ol CH 3 (CH 2 ) 5 CH 3 CH 3 CHOHCH 3 95% relative Luftfeuchtigkeit (nicht kondensierend) nach IEC 60068-2-78 ATOM Wegmesssystem - Installationshandbuch...

  • Seite 6: Überblick Über Die Installation Des Atom-Systems

    Überblick über die Installation des ATOM-Systems Dieser Abschnitt bietet einen Überblick über die zur Installation, Einrichtung und Kalibrierung eines ATOM Systems notwendigen Schritte. Nähere Informationen sind in den weiteren Teilen dieses Dokuments enthalten. Weitere Informationen zur Einbindung des Abtastkopfes und der Maßverkörperung in das System entnehmen Sie bitte den detaillierten Installationszeichnungen und 3D-Modellen unter www.renishaw.de/atomdownloads...

  • Seite 7: Installationszeichnung Für Rtlf

    2,5 ±0,11 (40 µm Version) Gesamtlänge (mit optionalen Endabdeckungen) = Messlänge + 50 mm 2,5 ±0,055 (20 µm Version) Maßbandlänge (mit optionalen Endabdeckungen) = Messlänge + 13 mm Maßbandlänge (ohne Endabdeckungen) = Messlänge + 6 mm Für detaillierte Installationszeichnungen siehe www.renishaw.de/atomdownloads ATOM Wegmesssystem - Installationshandbuch...

  • Seite 8: Installationszeichnung Für Rklf

    2,5 ±0,08 (40 µm Version) 2,5 ±0,04 (20 µm Version) Vorwärtsrichtung des Abtastkopfes Abtastkopfabstand beim Betrieb: in Bezug auf die Maßverkörperung 2,5 ±0,11 (40 µm Version) 2,5 ±0,055 (20 µm Version) Gesamtlänge = Messlänge + 70 mm Maßbandlänge = Messlänge + 40 mm ATOM Wegmesssystem - Installationshandbuch...

  • Seite 9: Verstellbare Halterung

    A-6547-1943 (RKLF). Nur zur Verwendung mit der A-6547-1947 (RKLF) (siehe Seite 10). „L“-Montagehalterung A-9402-0037 (siehe Seite 10). RTLF RKLF Referenzklemme anbringen (siehe Seite 12) Endklemmen anbringen (siehe Seite 13) Endabdeckungen anbringen (optional) (siehe Seite 12) Referenzmarken deaktivieren (siehe Seite 13) ATOM Wegmesssystem - Installationshandbuch...

  • Seite 10: Benötigte Teile

     Geeignete lösungsmittelhaltige Reiniger (‘Lagerung und Handhabung’, Seite 3)  Loctite 435 Dosiernadel (P-TL50-0209)  Ein Satz Endabdeckungen (A-9585-0035)  Referenzklemme (A-9585-0028)  Aufkleber zur Deaktivierung von Referenzmarken (A-9402-0049 für einen Bogen mit 20 Aufklebern)  Loctite (P-AD03-0012) ® ™  Faserfreies Tuch ATOM Wegmesssystem - Installationshandbuch...

  • Seite 11: Rtlf Befestigung

    Höhe über dem Installationsuntergrund maximal 0,6 mm betragen. Säubern Sie das Maßband mit den Bringen Sie die Referenzklemme und die Endabdeckungen Reinigungstüchern von Renishaw oder einem (siehe Seite 12) und deaktivieren Sie gegebenenfalls sauberen, trockenen, faserfreien Tuch.

  • Seite 12: Montagehalterung Für Den Abtastkopf Und Montageführung

     2 × M2 × 6 Schrauben, nur für Montageführung oben Montagehalterung für den Abtastkopf und Montageführung: Je nach Maßverkörperung und Konstruktion der Montagehalterung für den Abtastkopf gibt es verschiedene Montageführungen. Weitere Informationen zur Konstruktion der Halterung erhalten Sie von Ihrer Renishaw-Niederlassung. Schmale Montageführung Montageführung seitlich Montageführung oben...
  • Seite 13 Schmale und seitlich befestigte Montageführungen: Bringen Sie die Montagehalterung für den Abtastkopf nach dem Abnehmen der Maßband-Montageführung an. 13. Säubern Sie das Maßband mit den Reinigungstüchern von Renishaw oder einem sauberen, trockenen, fusselfreien Tuch. 14. RTLF: Bringen Sie die Referenzklemme und die Endabdeckungen an (siehe Seite 12) und deaktivieren Sie gegebenenfalls nicht benötigte Referenzmarken, siehe Beschreibung auf...
  • Seite 14 Sie die Endabdeckung dann über dem Maßband. * Spalt HINWEIS: Zwischen dem Maßbandende und dem Klebeband an der Endabdeckung entsteht ein Spalt. * Stellen Sie sicher, dass der Kleber über die gesamte Länge der Öffnung verteilt ist. ATOM Wegmesssystem - Installationshandbuch...

  • Seite 15: Rtlf / Rklf Deaktivierung Von Referenzmarken

    RTLF / RKLF Deaktivierung von Referenzmarken RKLF Endklemmen Für das Renishaw RKLF Maßband steht ein Satz Endklemmen zur Verfügung, um die thermische Fixierung Bei RTLF und RKLF Maßbändern von > 100 mm Länge sind alle 50 mm Referenzmarken vorgesehen. des Maßbands am Untergrund sicherzustellen. Alternativ sind schmale Endklemmen von 6 mm Breite Mithilfe von Aufklebern können alle nicht genutzten Referenzmarken deaktiviert werden.

  • Seite 16: Abtastkopfausrichtung Referenzmarke Am Ende

    Bezug auf die Maßverkörperung Abtastkopfabstand beim Betrieb: 2,5 ±0,11 (40 µm Version) Gesamtlänge (L) (20 µm Version) 2,5 ±0,055 Messlänge *  Kann auf einer oder beiden Seiten des Maßstabs angebracht werden. www.renishaw.de/atomdownloads Für detaillierte Installationszeichnungen siehe ATOM Wegmesssystem - Installationshandbuch...
  • Seite 17 RCLC Glasmaßstab (Fortsetzung) Befestigung des RCLC Geeignet für:  RCLC Glasmaßstab, beliebige Länge Optionale Teile: Benötigte Teile:  Reinigungstücher (A-9523-4040)  RCLC Maßstab (‘Installationszeichnung für RCLC’, Seite 14)  RGG-2 Epoxidharzkleber(A-9531-0342)  Faserfreies Tuch  Geeignete lösungsmittelhaltige Reiniger (‘Lagerung und Handhabung’, Seite 3) ATOM Wegmesssystem - Installationshandbuch...
  • Seite 18 Epoxidkleber kann auf einer oder beiden Seiten des getrocknet ist, reinigen Sie den Maßstab mit Führungsstifte Maßstabs aufgetragen werden. Stellen Sie sicher, dass den Reinigungstüchern von Renishaw oder der Epoxidkleber nicht auf die Maßstaboberfläche fließt. einem sauberen, trockenen, faserfreien Tuch. (Referenzmarke am Ende abgebildet.) Die Referenzklemme muss nicht neben einer Referenzmarke angebracht werden.

  • Seite 19: Systemanschluss

    Systemanschluss Nur Abtastkopf Für FPC-Varianten (kein Interface) Stellen Sie sicher, dass das verwendete FPC-Kabel den folgenden Spezifikationen entspricht: Der ATOM Abtastkopf ist in verschiedenen Varianten erhältlich: 16-adrig  Kabelvariante mit 15-pol. SUB-D Stecker   0,5 mm Raster Kabelvariante mit Interboard-Verbinder ...
  • Seite 20 ACHTUNG: Ziehen Sie das Kabel nicht nach Feststellmechanismus zu lösen. oben oder zur Seite, um den Abtastkopf nicht ACHTUNG: Verwenden Sie keine Werkzeuge wie zu beschädigen. Schraubenzieher oder Pinzetten zum Öffnen des Feststellhebels, da hierdurch die Steckvorrichtung oder die Leiterplatte beschädigt werden könnten. ATOM Wegmesssystem - Installationshandbuch...
  • Seite 21 Max. freiliegende Leiterbahnlänge 2,5 mm (zur Sicherstellung der Isolierung vom Gehäuse) Erden Sie die Montagehalterungen  Weitere Informationen zu den Voraussetzungen für die FPC-Ausführung erhalten Sie von Ihrer Renishaw-Niederlassung. Verwenden Sie eine Metallklemme um die Kabelhülse, um das Abtastkopfkabel zu erden. ...
  • Seite 22 Max. freiliegende Leiterbahnlänge 2,5 mm (zur Sicherstellung der Isolierung vom Gehäuse)  Stellen Sie eine 100% Schirmung sicher  Weitere Informationen zu den Voraussetzungen für die FPC-Ausführung erhalten Sie von Ihrer Renishaw-Niederlassung. Erden Sie die Montagehalterungen  Verwenden Sie eine Metallklemme um die Kabelhülse, um das Abtastkopfkabel zu erden Schirmung ...

  • Seite 23: Abtastkopf Anschließen

    Achten Sie Eine Anleitung zur Installation des Ri-Kabels finden Sie Bauen Sie das Gehäuse wieder darauf, dass der im Datenblatt zum Ri Interfacekabel (Renishaw Art.-Nr. zusammen und stellen Sie dabei sicher, Kabelschutz in der M-9770-9478) zum Herunterladen von unserer Webseite dass der Kabelschutz richtig platziert ist Gehäusevertiefung...
  • Seite 24 Orientierung (siehe Abbildung). Achten Sie darauf, dass der Kabelschutz richtig platziert ist , und keine Kabel beim Verschrauben der Abdeckplatte eingeklemmt werden. Fahren Sie mit den Abschnitten ‘Montage und Installation des Abtastkopfes’, Seite 23 ‘Systemkalibrierung’, Seite 28 fort. ATOM Wegmesssystem - Installationshandbuch...
  • Seite 25 Verschiedene Werkzeuge sind erhältlich, welche die Abtastkopfinstallation für die jeweilige Systemausführung erleichtern. Diese sind im Folgenden näher beschrieben. Informationen zur Konstruktion der Montagehalterung sowie zur Wahl der geeigneten Montagewerkzeuge erhalten Sie von Ihrer Renishaw-Niederlassung. Stellen Sie sicher, dass die Maßverkörperung, das Lesefenster am Abtastkopf und die Montagefläche frei von Verschmutzung und anderen Hindernissen sind.
  • Seite 26 Abstandslehren bekannter Stärke werden zwischen die Montagefläche des Abtastkopfes der Maßverkörperung. und die Halterung eingesetzt, um den richtigen Abstand zu erreichen. Nähere Informationen zum Adapter und der digitalen Messuhr erhalten Sie von Ihrer Renishaw-Niederlassung. Montagefläche Benötigte Teile: Ziehen Sie den gemessenen Abstand vom Nennabstand für den...

  • Seite 27: Benötigte Teile

    Entfernen Sie den Abtastkopf-Dummy. Montieren Sie den Abtastkopf-Dummy mit zwei Schrauben auf der Halterung. Installieren Sie den ATOM Abtastkopf anstelle des Abtastkopf-Dummys. Drehen Sie hierzu die Schrauben in die diagonal gegenüberliegenden Befestigungsbohrungen ein. Stellen Sie sicher, dass der Abtastkopf nach hinten gegen die Führungskante der Halterung oder die Montagefläche gedrückt wird.
  • Seite 28 Fahren Sie mit dem Abschnitt ‘Systemkalibrierung’, Seite 28 fort. †   Für weitere Informationen zur Konstruktion der Halterung und dem USB-Adapter von Renishaw kontaktieren Sie bitte Ihre *  Weitere Informationen zur Konstruktion der Halterung erhalten Sie von Ihrer Renishaw-Niederlassung. Renishaw-Niederlassung. ATOM Wegmesssystem - Installationshandbuch...

  • Seite 29: Überblick Über Die Kalibrierung

    Eine Kalibrierung ist erforderlich und schließt die Einstellung des Abtastkopfes ab. Die optimalen Einstellungen der Inkremental- und Referenzmarkensignale werden im Speicher des Abtastkopfes hinterlegt. Dieser Abschnitt bietet einen Überblick über den Kalibriervorgang für ein ATOM System. Ausführlichere Informationen zur Kalibrierung des Systems finden Sie im Abschnitt ‘Systemkalibrierung’, Seite...

  • Seite 30: Systemkalibrierung

    Stellen Sie sicher, dass die Kalibrierung nicht aufgrund einer zu hohen Geschwindigkeit (> 100 mm/s) fehlschlug. Verlassen Sie dann die Kalibrierroutine, laden Sie die Werkseinstellung und überprüfen Sie die Abtastkopfinstallation sowie die Systemsauberkeit, bevor die Kalibrierroutine wiederholt wird. ATOM Wegmesssystem - Installationshandbuch...

  • Seite 31: Wiederherstellen Der Werkseinstellungen

    Sie sie dann wieder los. Sie die Verbindung dann.  Die Einstell-LED am Abtastkopf leuchtet daraufhin grün und zusätzlich blau, wenn die AGC-Funktion aktiviert ist. HINWEIS: Das System muss vor Einschalten des AGC einmalig kalibriert werden. ATOM Wegmesssystem - Installationshandbuch...
  • Seite 32 Nein   Alarmsignal erfolgt als Tri-State- oder Leitungstreiber E-Ausgabe, je nach Interface-Konfiguration. Einige Konfigurationen geben außerdem keinen Alarm aufgrund zu hoher Geschwindigkeiten aus. Weitere Informationen finden Sie im Datenblatt zum ATOM ™ Miniaturmesssystem (Renishaw Art.-Nr. L-9517-9564). - Kurzzeitiger Status, solange die Störungen anhalten.

  • Seite 33: Mögliche Lösungen

    Kontrollieren Sie, dass die Abtastkopfvariante die richtige für die gewählte Maßverkörperung ist (siehe das Datenblatt zum  ATOM  Miniaturmesssystem (Renishaw Art.-Nr. L-9517-9564) für nähere Informationen zur Abtastkopfkonfiguration). ™ Kontrollieren Sie, dass die Abtastkopfvariante die richtige für die gewählte Maßverkörperung ist (siehe das Datenblatt zum ...
  • Seite 34 Kontrollieren Sie, dass die Abtastkopfvariante die richtige für die gewählte Maßverkörperung ist (siehe das Datenblatt zum ATOM Miniaturmesssystem (Renishaw Art.-Nr. L-9517-9564) für nähere Informationen zur Abtastkopfkonfiguration). ™ Sicherstellen, dass Sie den Abtastkopf während des Kalibriermodus nicht mit zu hoher Geschwindigkeit verfahren ...
  • Seite 35 Maßverkörperung Ø2,5 min. durchgängig 16,5 20,5 R > 20 Dynamischer Biegeradius R > 10 Statischer Biegeradius 5 min Kennmarken nur für die Abtastkopfherstellung. Kerben variieren je nach Abtastkopftyp. Für detaillierte Installationszeichnungen siehe www.renishaw.de/atomdownloads *  Nicht optische Mittellinie ATOM Wegmesssystem - Installationshandbuch...
  • Seite 36 Kennmarken nur für die Abtastkopfherstellung. Kerben variieren je nach Abtastkopftyp. HINWEIS: Der Abtastkopf wird mit separater Abdeckung geliefert. Das FPC-Kabel muss vor dem Anbringen der Abdeckung eingesteckt werden. www.renishaw.de/atomdownloads Für detaillierte Installationszeichnungen siehe *  Nicht optische Mittellinie ATOM Wegmesssystem - Installationshandbuch...
  • Seite 37 Abmessungen und Toleranzen in mm Abmessungen der Montagehalterung „ L“-Montagehalterung Seitlich befestigte Montagehalterung (A-9402-0037) (A-9401-0103) 16,25 3 Bohrungen 10,5 M2 × 0,4 Ø9,15 10,5 12,7 4,85 Ø9.4 3 Bohrungen 8,25 M2 × 0,4 16,5 16,5 3,25 2 Bohrungen M3 × 0,5 4 Langlöcher Ø 2,2 durchgängig ATOM Wegmesssystem - Installationshandbuch...
  • Seite 38 *  Alle Anschlüsse der Spannungsleitung sollten entweder zur Minimierung des Spannungsabfalls entlang des Kabels oder als Sense-Leitung verwendet werden. †  Nur auf Interboard-Verbinder. Pin 1 Pin 1 Pin 12 15-pol. SUB-D Stecker Interboard-Verbinder FPC-Anschluss JST-Steckverbinder zum Anschluss an Ri, Ti und kabelgebundene ACi Interfaces ATOM Wegmesssystem - Installationshandbuch...

  • Seite 39: Eingangssignale

    (15-pol. SUB-D Stecker) 7, 8 † FPC-Steckverbinder Spannungsversorgung 2, 9 FPC-Kabel − Inkrementell − †   Es ist darauf zu achten, dass der FPC Anschluss beim Einstecken oder Abnehmen des Kabels nicht beschädigt wird. Referenzmarke − Einstellung Kalibrierung ATOM Wegmesssystem - Installationshandbuch...

  • Seite 40: Ausgangssignale

    (15-pol. SUB-D Stecker) 21 ±1 7, 8 Spannungsversorgung 2, 9 Pin 1 Pin 12 Kabelhülse Nenndurchmesser 5,9 ±0,2 mm − Inkrementell JST-Steckverbinder − Referenzmarke 6,25 − Interboard-Verbinder zum Anschluss an Einstellung Ri, Ti und kabelgebundene ACi Interfaces. Kalibrierung ATOM Wegmesssystem - Installationshandbuch...

  • Seite 41: Empfohlener Gegensteckverbinder - Samtec Clp-105-02-F-D-P-Tr Anschlussfläche Leiterplatte

    Pin 2 Komponentenbereich am ACi Pin 1 Pin 9 Ausgangssteckverbinder (Samtec FTS-105-01-L-DV-P-TR) für Leiterplatte am ACi Pin 10 Pin 2 Pin 10 Empfohlener Gegensteckverbinder – Samtec CLP-105-02-F-D-P-TR Pin 9 Anschlussfläche Leiterplatte Durchgangslöcher Ø0,74 1,27 0,74 (typ.) 1,27 (typ.) ATOM Wegmesssystem - Installationshandbuch...

  • Seite 42: Geschwindigkeit

    Minimale empfohlene Zählereingangsfrequenz 0020 0040 0080 0100 0200 0400 1000 2000 (MHz) (2 µm) (1 µm) (0,5 µm) (0,4 µm) (0,2 µm) (0,1 µm) (40 nm) (20 nm) 11,6 0,26 0,13 0,36 0,12 0,06 0,24 0,08 0,04 ATOM Wegmesssystem - Installationshandbuch...
  • Seite 43 Schalter während des Ein- /Ausschaltzyklus gedrückt halten – Wiederherstellung der Werkseinstellungen. entlang des Kabels oder als Sense-Leitung verwendet werden. †   Das Alarmsignal kann als Leitungstreibersignal oder als Tri-State Signal ausgegeben werden. Geben Sie bei der Bestellung die gewünschte Option an. ATOM Wegmesssystem - Installationshandbuch...

  • Seite 44: Analoge Geschwindigkeit

    Geschwindigkeit (m/s) 0004 (5 µm) 0004 (10 µm) 0008 (2,5 µm) 0008 (5 µm) × 4 Verfahrgeschwindigkeit (m/s) Sicherheitsfaktor Auflösung (µm) 0020 (1 µm) 0020 (2 µm) 0040 (0,5 µm) 0040 (1 µm) Analoge Geschwindigkeit 40 µm System – 20 m/s (−3dB) 20 µm System – 10 m/s (−3dB) ATOM Wegmesssystem - Installationshandbuch...
  • Seite 45 Drücken (> 3 Sekunden) – Starten/Beenden der Automatic Gain Control (AGC). Geben Sie bei der Bestellung die gewünschte Option an. Schalter während des Ein-/Ausschaltzyklus gedrückt halten – Wiederherstellen der Werkseinstellungen. Siehe „Abtastkopf LED Diagnose“ und „Ti LED Diagnose“ bezüglich der LED-Anzeigen. ATOM Wegmesssystem - Installationshandbuch...
  • Seite 46 0,09 0,046 0,018 0,009 6,74 3,36 1,34 0,676 0,338 0,136 0,068 0,034 0,0136 0,0068 1,68 0,84 0,32 0,168 0,084 0,034 0,016 0,008 0,0034 0,0016 Analoge Geschwindigkeit 20 µm System – 10 m/s (−3dB) 40 µm System – 20 m/s (−3dB) ATOM Wegmesssystem - Installationshandbuch...

  • Seite 47: Elektrische Anschlüsse

    Kabel Z = 120 Ohm 120 Ohm Schirmung (empfohlen) A B Z E− 220 pF Für weitere Informationen über FPC wenden Sie sich bitte an Ihre Renishaw-Niederlassung. 0 V Standard RS422A Leitungsempfänger-Schaltung. Zusätzliche Kondensatoren reduzieren eventuelles Signalrauschen. Kabelgebundener Folgeelektronik Abtastkopf Stecker / Interface Analoge Ausgänge...

  • Seite 48: Ausgangsspezifikationen

    Ausgangsspezifikationen Analoge Ausgangssignale Alle ATOM Abtastköpfe sowie analogen Ri und Ti Interfaces Inkremental 2 Kanäle V und V differenzielle Sinussignale, zentriert auf ~1,65 V (um 90º phasenverschoben) 40 / 20 µm +) − (V −) 0,7 bis 1,35 Vss mit grüner LED-Anzeige (Abtastkopf) und einem Abschlusswiderstand von 120 Ohm.

  • Seite 49: Ausgangsspezifikationen (Fortsetzung) Digitale Ausgangssignale

    Differenzial-Leitungstreibersignal. ACi Alarm: < 40% Signal oder zu Ri0040 Geschwindigkeitsüberschreitung  hohe Verfahrgeschwindigkeit). > 15 ms Ri0100  < 20% Signal Ri0200  > 130% Signal Ri0400   Invertierte Signale sind aus Übersichtsgründen nicht dargestellt. †   Die dargestellten Einstellsignale sind während der Kalibrierroutine nicht vorhanden. ATOM Wegmesssystem - Installationshandbuch...

  • Seite 50: Allgemeine Spezifikationen

    (analog) 20 µm Version < ±75 nm ACHTUNG: Die Messsysteme von Renishaw wurden entwickelt, um den entsprechenden EMV Standards zu genügen. Für vollständige EMV müssen sie vorschriftsmäßig installiert werden Besondere Aufmerksamkeit muss dabei den Schirmungsmaßnahmen gelten. *  Zur Begrenzung der maximalen Spannung in der Maßverkörperung (Ausdehnungskoeffizient −...

  • Seite 51: Rtlf Maßband Spezifikation

    20 mm bis 1 m in Schritten von 10 mm 1 m bis 10 m in Schritten von 1 m Masse 12,2 g/m *  Informationen darüber, wie sich der Montageuntergrund auf die Achse auswirkt, erhalten Sie von Ihrer Renishaw-Niederlassung. RCLC Maßband Spezifikation Material Kalknatronglas (Normalglas) mit selbstklebender Rückseite Form 1,1 mm ×...
  • Seite 52 +49 7127 9810 +49 7127 88237 Karl-Benz Straße 12, 72124 germany@renishaw.com Pliezhausen, Deutschland www.renishaw.de Kontaktinformationen finden Sie unter www.renishaw.de/Renishaw-Weltweit Renishaw plc. Eingetragen in England und Wales. Nummer im Gesellschaftsregister: 1106260. Artikel-Nr.: M-9693-9724-06-B Eingetragener Firmensitz: New Mills, Wotton-under-Edge, Gloucestershire, GL12 8JR, Vereinigtes Königreich Veröffentlicht: 12.2021...
