Endress+Hauser Proline 10 Kurzanleitung Seite 17

Durchflussmessgerät Proline 10 HART
Promag H
70 (2.76)
50 (1.97)
8 (0.3)
1
1 Aderendhülsen rot, 1,0 mm (0,04 in)

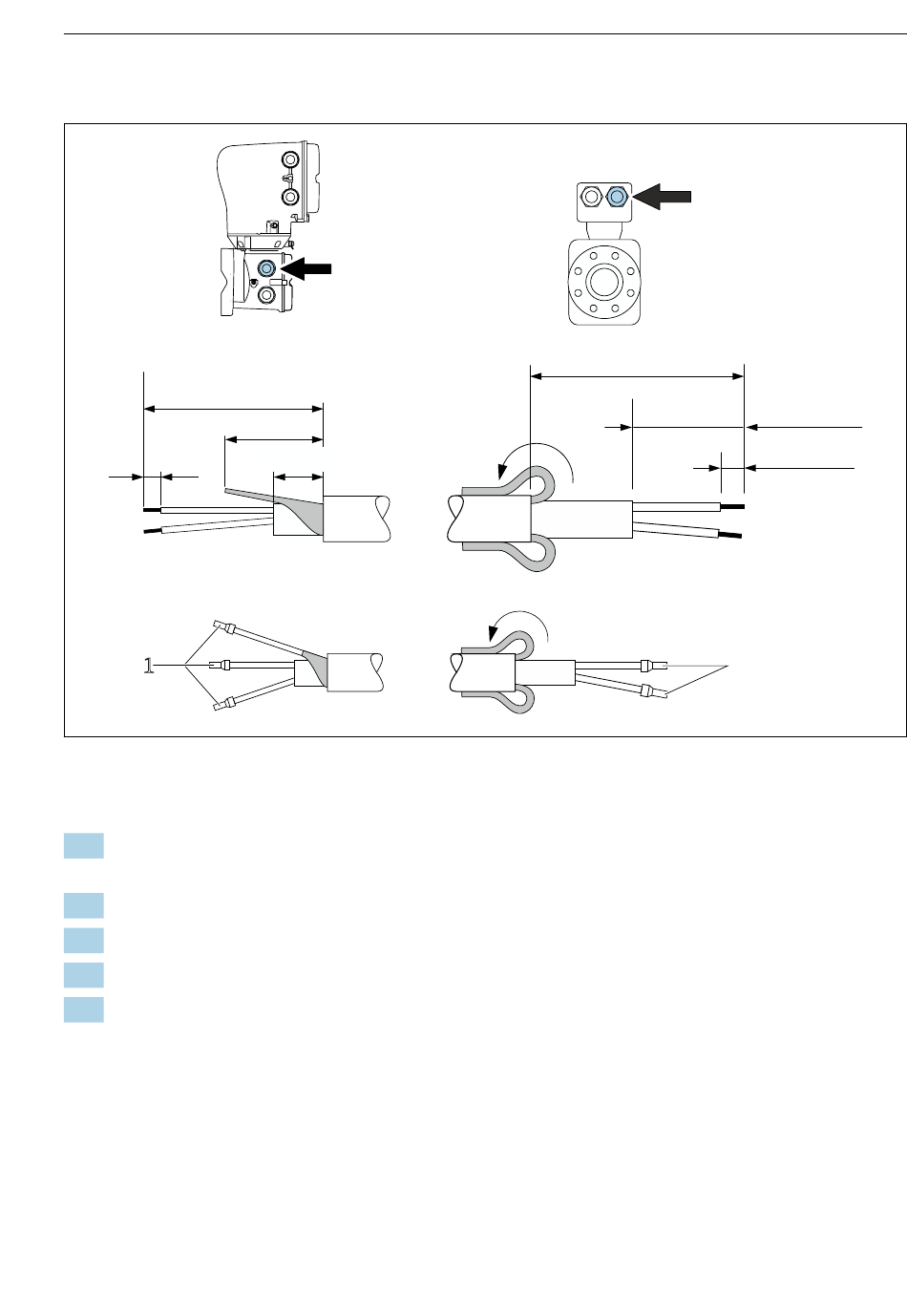

1. Eine Ader des dreiadrigen Kabels auf Höhe der Aderverstärkung abtrennen. Für den
Anschluss werden nur 2 Adern benötigt.
2. A: Spulenstromkabel konfektionieren.
3. B: Aderendhülsen über die Litzen stülpen und verpressen.
4. Kabelschirm auf der Seite des Messaufnehmers über den Außenmantel stülpen.
5. Kabelschirm auf der Seite des Messumformers isolieren, z. B. Schrumpfschlauch.
Endress+Hauser
10 (0.4)
A
B
Elektrischer Anschluss
