Elektrischer Anschluss
5.2.4 Signalkabel
• Stromausgang 4 ... 20 mA HART:
Abgeschirmtes Kabel empfohlen, Erdungskonzept der Anlage beachten.
• Impuls-/Frequenz-/Schaltausgang:
Normales Installationskabel
5.3

Anforderung Erdungskabel

Kupferdraht: Mindestens 6 mm
5.4

Anforderung Verbindungskabel

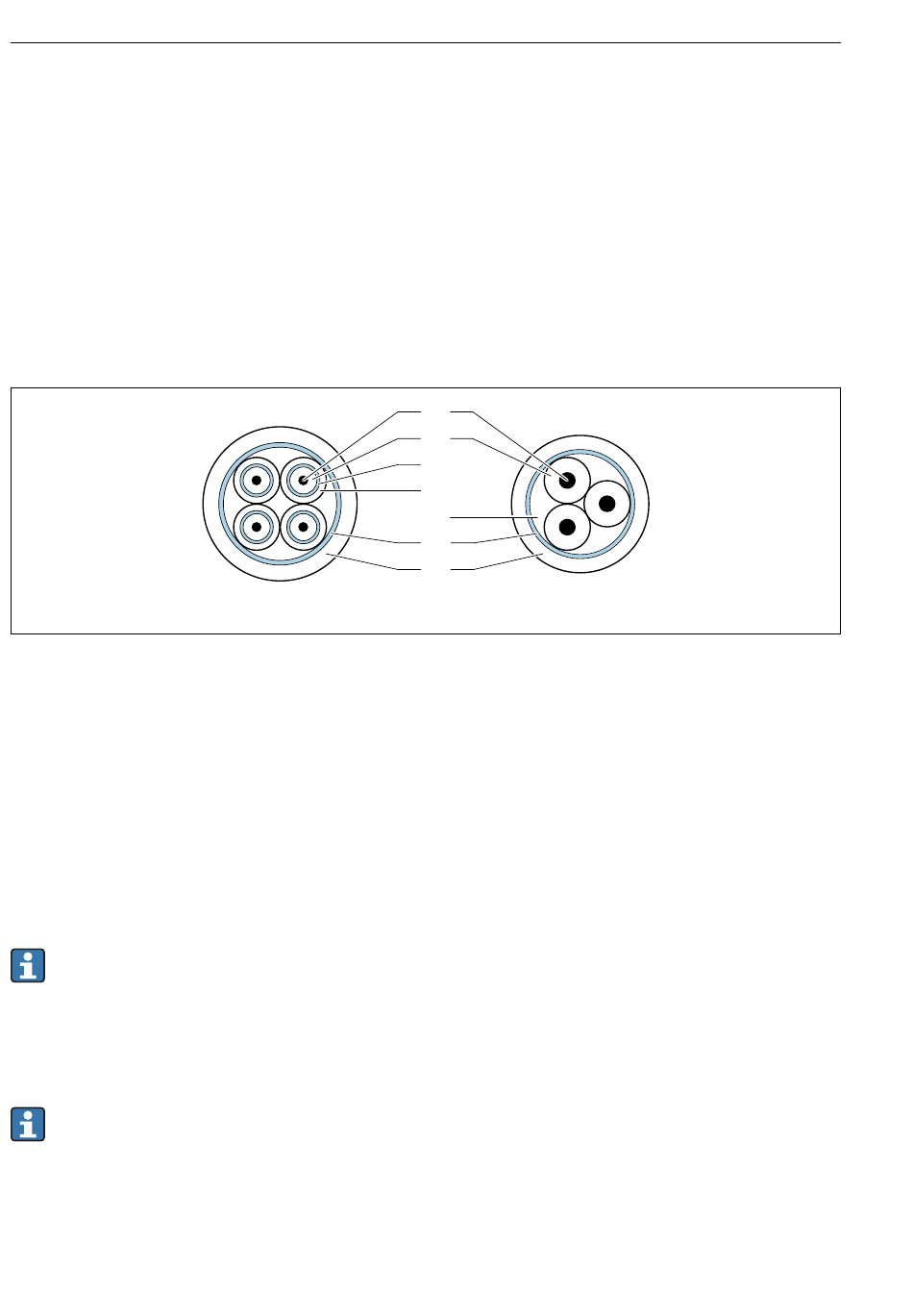

 3 Kabelquerschnitt
a Elektrodenkabel
b Spulenstromkabel
1 Ader
2 Aderisolation
3 Aderschirm
4 Adermantel
5 Aderverstärkung
6 Kabelschirm
7 Außenmantel
Vorkonfektionierte Verbindungskabel
Für den Einsatz unter Schutzart IP68 sind Verbindungskabel in 2 Varianten bei
Endress+Hauser bestellbar:
• Kabel ist bereits am Messaufnehmer angeschlossen.
• Kabelanschluss erfolgt durch den Kunden (inkl. Hilfsmittel zum Vergießen des
Anschlussraums).
Armiertes Verbindungskabel
Armierte Verbindungskabel mit zusätzlichem, metallischem Verstärkungsgeflecht sind
bei Endress+Hauser bestellbar. Armierte Verbindungskabel werden verwendet bei:
• Erdverlegung
• Gefahr von Nagetierfraß
• Einsatz unter Schutzart IP68
14
2 (0,0093 in 2 )
1
2
3
4
5
6
7
a
Durchflussmessgerät Proline 10 HART
b
Endress+Hauser
A0029151
