Messaufnehmer-Anschlussgehäuse Verdrahten - Endress+Hauser Proline 10 Kurzanleitung

Durchflussmessgerät Proline 10 HART
Promag H
1
2
3
4
5
6
7
8

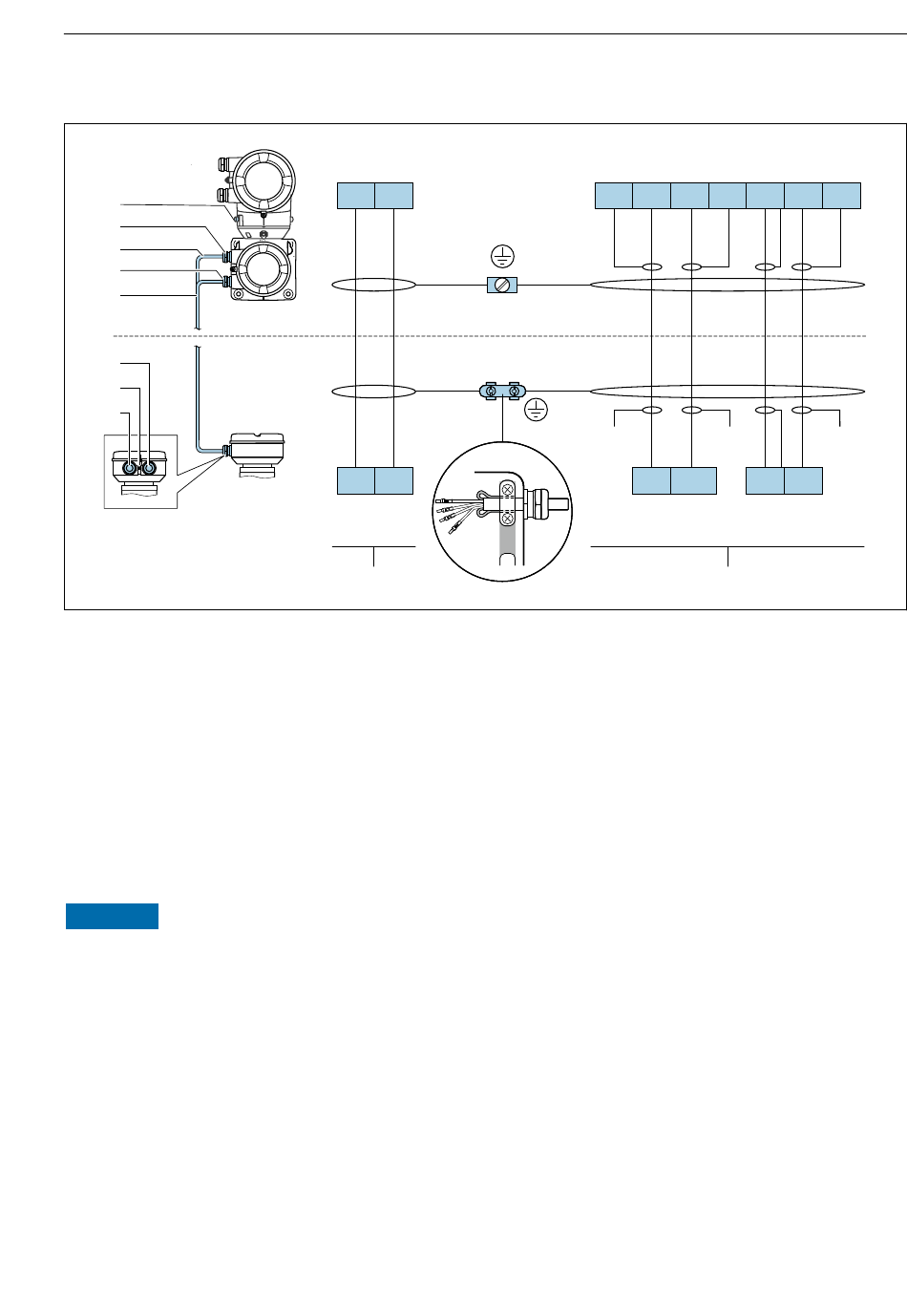

1 Erdungsklemme außen
2 Messumformergehäuse: Kabeleinführung für Spulenstromkabel
3 Spulenstromkabel
4 Messumformergehäuse: Kabeleinführung für Elektrodenkabel
5 Elektrodenkabel
6 Messaufnehmer-Anschlussgehäuse: Kabeleinführung für Elektrodenkabel
7 Erdungsklemme außen
8 Messaufnehmer-Anschlussgehäuse: Kabeleinführung für Spulenstromkabel
Messaufnehmer-Anschlussgehäuse verdrahten
HINWEIS
Falsche Verdrahtung kann die elektronischen Bauteile beschädigen!
‣
Nur Messaufnehmer und Messumformer mit identischen Seriennummern verbinden.
‣
Messaufnehmer-Anschlussgehäuse und Messumformergehäuse über die äußere Erdungs-
klemme mit dem Potenzialausgleich der Anlage verbinden.
‣
Messaufnehmer und Messumformer auf dasselbe Potenzial legen.
Endress+Hauser
ER ER
41 42
41 42
ER ER
3
Elektrischer Anschluss
S1 E1 E2 S2 GND
6 5 7 8 4
n.c. n.c.
5 7 4
E1 E2 GND
5
E S
37 36
n.c.
37
E
A0044619
