Endress+Hauser Proline 10 Kurzanleitung Seite 22

Elektrischer Anschluss

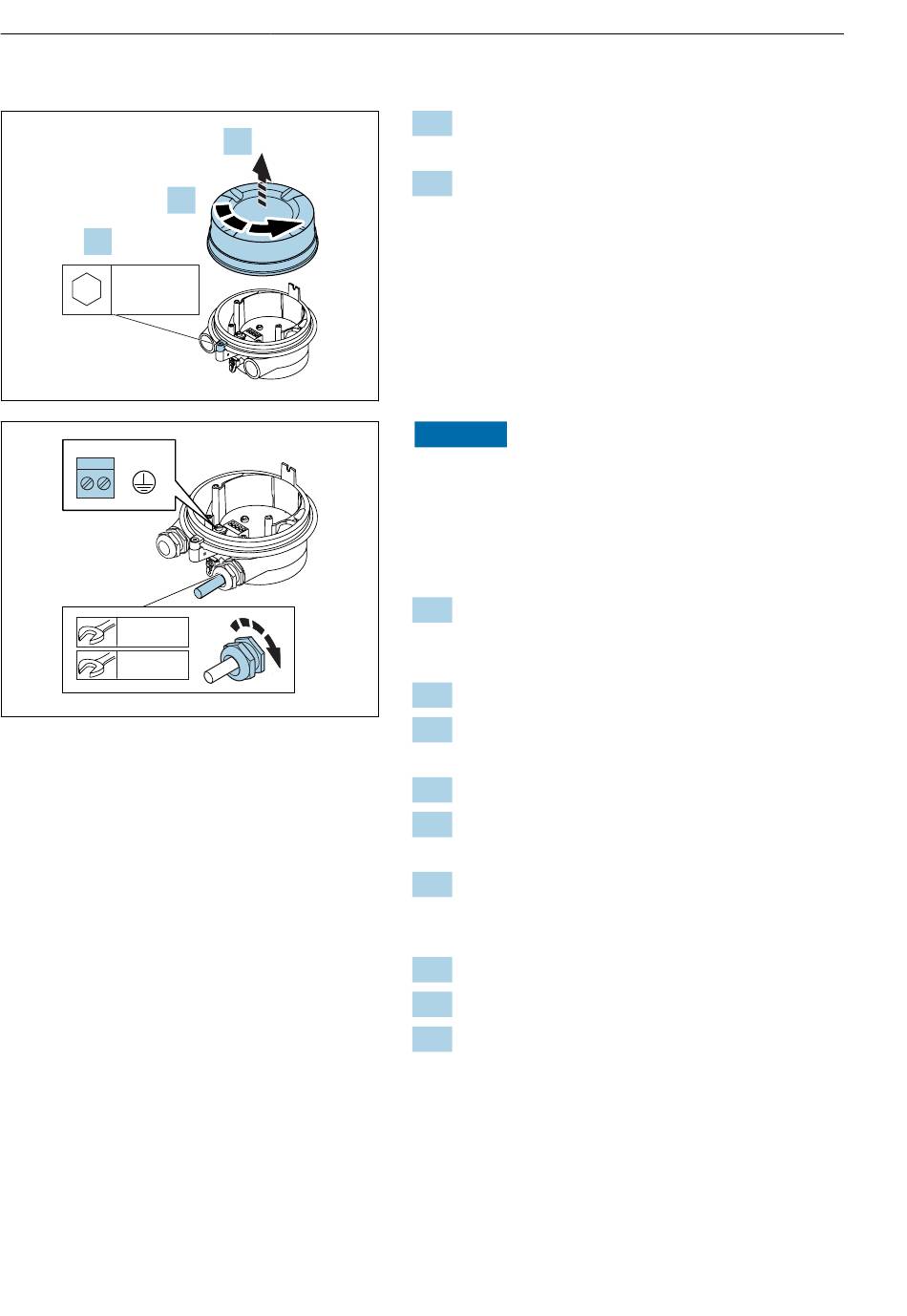

Messaufnehmer-Anschlussgehäuse aus Aluminium
1.
3 mm
22 mm
24 mm
22
3.
2.
A0044138
A0044139
Durchflussmessgerät Proline 10 HART
1. Innensechskantschraube der Sicherungs-
kralle lösen.
2. Anschlussraumdeckel gegen den Uhrzei-
gersinn abschrauben.
HINWEIS
Fehlender Dichtungsring führt zur mangeln-
den Gehäusedichtheit!
Beschädigung des Geräts.
‣
Dichtungsring nicht aus der Kabeleinführung
entfernen.
3. Spulenstromkabel und Elektrodenkabel
durch entsprechende Kabeleinführung
schieben.
4. Kabellängen anpassen.
5. Kabelschirm an innerer Erdungsklemme
anschließen.
6. Kabel und Kabelenden abisolieren.
7. Aderendhülsen über die Litzen stülpen
und verpressen.
8. Spulenstromkabel und Elektrodenkabel
gemäß der Klemmenbelegung anschlie-
ßen.
9. Kabelverschraubungen festdrehen.
10. Anschlussraumdeckel anschrauben.
11. Sicherungskralle fixieren.
