Endress+Hauser Proline 10 Kurzanleitung Seite 19

Durchflussmessgerät Proline 10 HART
Promag H
17 (0.67)
8 (0.3)
1
2
1
2
1
2
2

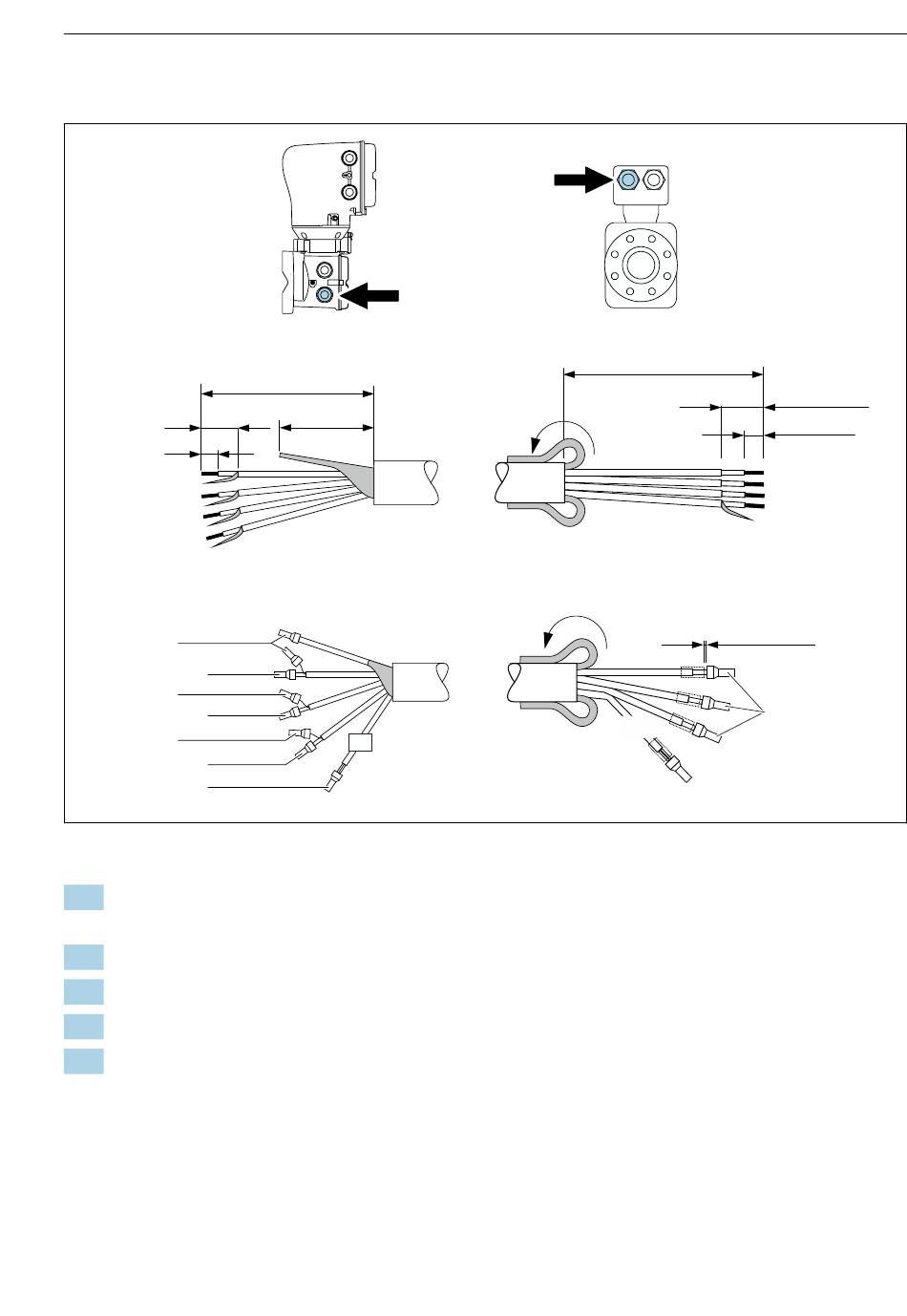

1. Sicherstellen, dass die Aderendhülsen messaufnehmerseitig die Kabelschirme nicht
berühren. Mindestabstand = 1 mm (Ausnahme: grünes Kabel "GND")
2. A: Elektrodenkabel konfektionieren.
3. B: Aderendhülsen über die Litzen stülpen und verpressen.
4. Kabelschirm auf der Seite des Messaufnehmers über den Außenmantel stülpen.
5. Kabelschirm auf der Seite des Messumformers isolieren, z. B. Schrumpfschlauch.
Endress+Hauser
80 (3.15)
50 (1.97)
GND
80 (3.15)
A
B
GND
Elektrischer Anschluss
17 (0.67)
8 (0.31)
GND
≥ 1 (0.04)
2
1
A0044200
19
