6.6.2 Stecker Kommunikation BMS-Box (Master) – FEMS

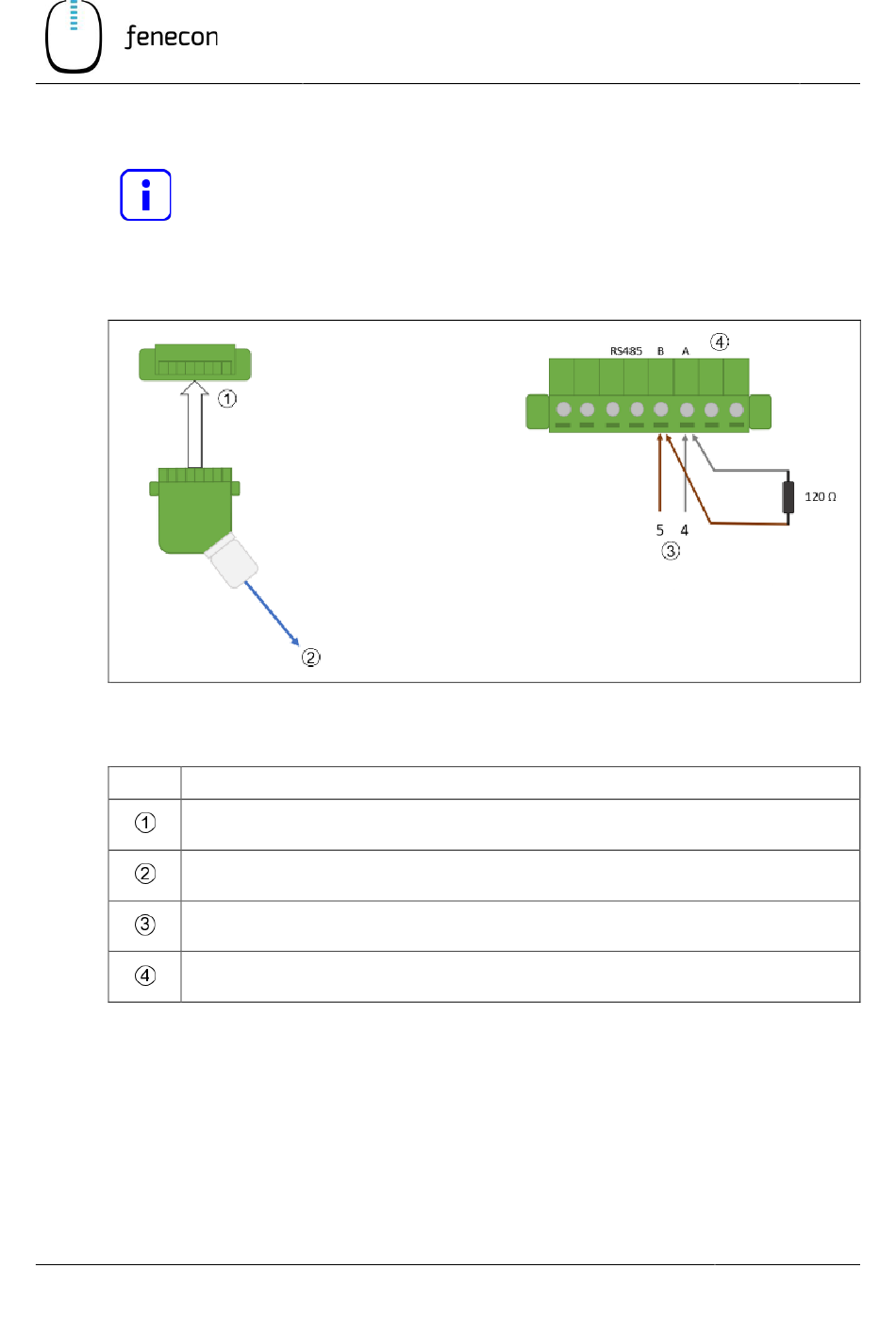

Abbildung 25: Stecker Kommunikation BMS–FEMS
Tabelle 40:
Pos.
Zu BMS-Box im Batterie-Rack Anschlussstelle RACK COM (unten)
Kommunikation zur FEMS-Anschlussbox
Zur FEMS-Anschlussbox Reihenklemme 4 und 5
Anschlussstelle RACK COM der BMS-Box (unten) im Batterie-Rack
Montage- und Serviceanleitung Commercial 30
Kommunikation:
FEMS-Anschlussbox zum BMS-Modul (Master)
- von FEMS-Anschlussbox Reihenklemme 4 weiß A/+
von FEMS-Anschlussbox Reihenklemme 5 braun B/-
-
Stecker Kommunikation BMS–FEMS
Verbindung BMS-Box – FEMS-Anschlussbox
Beschreibung
Montage 6
6.6
73 / 115
