Fenecon Commercial 50 Schnellinstallationsanleitung

Vorschau ausblenden Andere Handbücher für Commercial 50:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

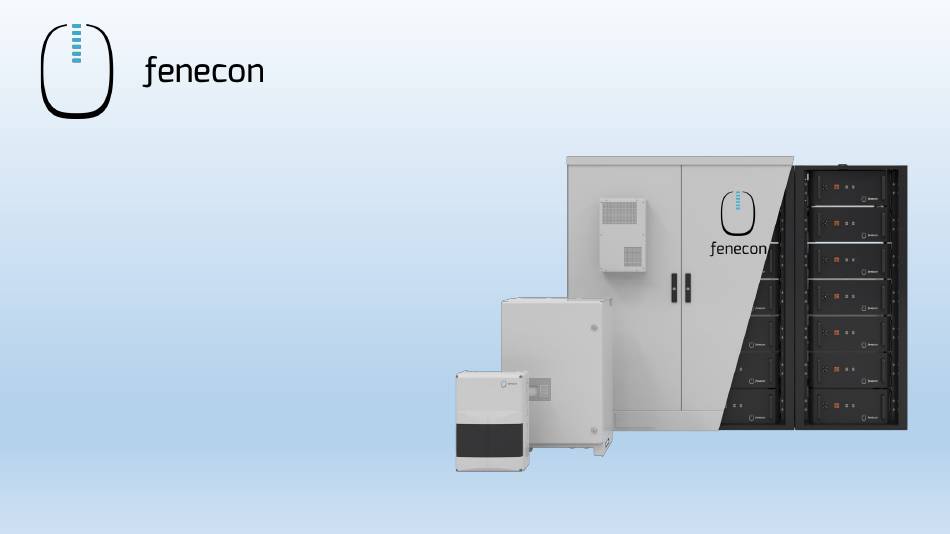

Schnellinstallationsanleitung
Commercial 50

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fenecon Commercial 50

Inhaltszusammenfassung für Fenecon Commercial 50

  • Seite 1 Schnellinstallationsanleitung Commercial 50...

  • Seite 2: System-Aufbauschema

    Batterie-Wechselrichter Erzeuger Zähler am NAP Spannungsabgriff Erzeuger Zähler am Erzeuger Batterie-Rack FEMS Anschlussbox Wechsel- richter 400V/230V Netz 2x35 DC Hochvolt RS485 Bus LAN (Ethernet CAT 6) 2x 0,75 LYCY Kundennetzwerk Messleitung Wandler Copyright by FENECON GmbH Einphasige Darstellung, nicht maßstabsgetreu.
  • Seite 3 Wechselrichter und FEMS- Box + Verbindung FEMS-Box zu Wechselrichter und Master BMS) ist gleich zum standardmäßigem Batterie-Rack Systemaufbauschema! (vorherige Seite – S. 2) 400V/230V Netz Batterie-Rack 2x35 DC Hochvolt LAN (Ethernet CAT 6) Copyright by FENECON GmbH Einphasige Darstellung, nicht maßstabsgetreu.
  • Seite 4 RCD 100/0,3A (optional) Wechselrichter) ist gleich NH 100A NH 100A zum standardmäßigem Systemaufbauschema! (S. 2) Batterie- Wechselrichter FEMS Anschlussbox Batterie-Racks 400V/230V Netz 2x35 DC Hochvolt RS485 Bus LAN (Ethernet CAT 6) 2x 0,75 LYCY Copyright by FENECON GmbH Einphasige Darstellung, nicht maßstabsgetreu.
  • Seite 5 System-Aufbauschema für den Fall, dass mehrere Wechselrichter verbaut sind Batterie- Batterie- Wechselrichter Wechselrichter FEMS Anschlussbox Batterie-Racks 400V/230V Netz 2x35 DC Hochvolt RS485 Bus LAN (Ethernet CAT 6) 2x 0,75 LYCY Copyright by FENECON GmbH Einphasige Darstellung, nicht maßstabsgetreu.
  • Seite 6 Stromspeichersystems werden durch das FEMS überwacht und gesteuert. Notieren oder fotografieren Sie sich vor der Montage jeweils die Seriennummern der einzelnen Komponenten, da diese zu einem späteren Zeitpunkt bei der IBN dokumentiert werden müssen (im IBN-Protokoll oder IBN-Assistent). Copyright by FENECON GmbH...
  • Seite 7 Montage KACO Wechselrichter Aufstellbedingungen 300 mm Der KACO Wechselrichter des Commercial 50 ist für die Verwendung in Außen- und Innenbereichen konstruiert. Im Allgemeinen ist bei der Wahl des Installationsortes auf die Schutzklasse zu achten, diese entspricht beim Wechselrichter der IP65.
  • Seite 8 2. Position zum Aufhängen an der Wand markieren 3. Position der Bohrlöcher mit Hilfe der Aussparungen in der Halterung anzeichnen 4. Halterung mit geeignetem Befestigungsmaterial im Montagesatz an der Wand befestigen (Ausrichtung beachten) Befestigungsmaterial im Lieferumfang enthalten! Copyright by FENECON GmbH...
  • Seite 9 > Nicht am Deckel oder der Abdeckung Gerät über die Gehäuseaussparung auf der Rückseite in die Halterung einhängen Hinweis: untere Markierung am Gehäuse muss über die obere Außenkontur der Halterung ragen > Außenkontur von Halterung muss bündig mit Außenkontur von Gehäuse sein Copyright by FENECON GmbH...
  • Seite 10 Halten Sie die FEMS-Anschlussbox an die gewünschte Stelle an der Wand Position der Anschlussbox mit Hilfe der Aussparungen für Bohrlöcher an der Wand anzeichnen FEMS-Anschlussbox mit geeignetem Befestigungsmaterial an der Wand montieren (nehmen Sie eine Wasserwaage zur Hilfe) > Befestigungsmaterial ist nicht im Lieferumfang enthalten Copyright by FENECON GmbH...
  • Seite 11 Montage String-Sammelbox für den Fall, dass ein Submaster-BMS verbaut ist Ob eine String-Sammelbox zum Lieferumfang gehört, ist abhängig von der erworbenen Variante/Größe des Commercial 50 > das ist der Fall, wenn ein Submaster-BMS verbaut wird IP-Schutzklasse: IP55 Maße (B|T|H): 540|200|720 mm...
  • Seite 12 Das Batterie-Rack wird vor einer Wand auf festem und ebenem Boden installiert. Vor dem Batterierack muss ein Abstand von 500 mm eingehalten werden. Gewicht kleines Rack: 45 kg Maße (B|T|H) kleines Rack: 625|425|1503 mm Zum Aufbau des Batterieracks werden mindestens 2 Personen benötigt. Copyright by FENECON GmbH...
  • Seite 13 IP-Schutzklasse: IP55 Maße (B|T|H): 2100|750|1850 mm Gewicht: 425 kg Nähere Informationen zum Outdoorrack, hinsichtlich Montage und Installation, sind in der separaten Anleitung dazu zu finden. Diese kann auf unserer Internetseite, im Downloadcenter heruntergeladen werden: https://fenecon.de/download/17- benutzeranleitung-outdoorgehaeuse-commercial-50/ Copyright by FENECON GmbH...
  • Seite 14 > mindestens 10 mm Leitung (nicht im Lieferumfang enthalten) > Befestigungsmaterial (Sechskantmutter, Unterlegscheibe, Federring, Außenzahnfächerscheibe und Ringkabelschuh) für Erdungsbolzen im Lieferumfang enthalten Mehrere Batterie-Racks werden untereinander mit einem Flachbanderder geerdet! > im Lieferumfang enthalten Potentialausgleich Copyright by FENECON GmbH...
  • Seite 15 Der Kantenschutz befindet sich in den benötigten Längenabschnitten in der Accessoires-Box. Befestigen Sie den Kantenschutz an den Aussparungen für die Kabeleinführungen: ➢ 1x 1,0 m für die Kabeleinführung ganz oben am Rack ➢ 4x 0,11 m für die Kabelführungen seitlich am Rack Copyright by FENECON GmbH...
  • Seite 16 Maße (H|B|T): 180 x 465 x 320 mm Gewicht: 15 kg Submaster BMS Maße (H|B|T): 180 x 465 x 320 mm Gewicht: 15 kg Batterie-Modul Maße (H|B|T): 194 x 465 x 370 mm Gewicht: 34 kg Copyright by FENECON GmbH...
  • Seite 17 Bei einem DC-Cluster (= mehrere BMS/Strings an einem Wechselrichter + String-Sammelbox), wird ein Master BMS und ein Submaster BMS verwendet. Bei einem AC-Cluster (= mehrere BMS/Strings mit mehreren Wechselrichtern), wird pro Wechselrichter ein Master BMS verwendet. Copyright by FENECON GmbH...
  • Seite 18 Achten Sie auf die Erdung der einzelnen Module + > Verwenden Sie dazu die mitgelieferten gezahnten Fächerscheiben/Kontaktscheiben (Verzahnung liegt am Befestigungswinkel an) → Entfernen sie die roten Schutzkappen von den DC- Anschlüssen. Bewahren Sie diese für eine mögliche Demontage auf. Copyright by FENECON GmbH...

  • Seite 19: Verkabelung Innerhalb Des Racks

    Verkabelung innerhalb des Racks Hinweise zur Verkabelung des Batterieracks > Achten Sie darauf, dass bei der Verkabelung der DC-Leitungen die Amphenolstecker hörbar einrasten > Eine Entriegelung der Amphenolstecker ist über den seitlichen Druckknopf am Stecker möglich Copyright by FENECON GmbH...
  • Seite 20 RJ45 Anschlüsse zur Verbindung vom Master BMS Stecker schwarz/schwarz zur Verbindung vom Master Anschluss „BMU“ zum Batteriemodul 1 (erstes BMS Anschluss „Power in –“ zu Modul 1 (erstes Modul unterhalb der BMS-Box) Anschluss „BMU UP“ Modul unterhalb der BMS Box) Anschluss „B-“ Copyright by FENECON GmbH...
  • Seite 21 DC-Kabel schwarz 250 mm – 25 mm² Stecker orange/schwarz zur Verbindung zwischen den Batteriemodulen vom Anschluss „B+“ zu „B-“. Kommunikationskabel 270 mm RJ45 Anschlüsse zur Verbindung zwischen den Batteriemodulen vom Anschluss „BMU DOWN“ zu „BMU UP“ Copyright by FENECON GmbH...
  • Seite 22 RJ45 Anschlüsse zur Verbindung zwischen den Modul 6 Modul 20 Modul 7 Batteriemodulen von „BMU DOWN“ zu „BMU UP“ > zur Verbindung mehrerer Racks (vom ersten zum zweiten > unten, vom zweiten zum dritten > oben) Letztes Modul des Strings Copyright by FENECON GmbH...
  • Seite 23 RJ45 Anschlüsse zur Verbindung vom Master BMS Stecker schwarz/schwarz zur Verbindung vom Anschluss „BMU“ zum Batteriemodul 1 (erstes Master BMS Anschluss „Power in –“ zu Modul 1 Modul unterhalb der BMS-Box) „BMU UP“ (erstes Modul unterhalb der BMS Box) „B-“ Copyright by FENECON GmbH...
  • Seite 24 RJ45 Anschlüsse zur Verbindung zwischen den Modul 6 Modul 7 Modul 20 Batteriemodulen von „BMU DOWN“ zu „BMU UP“ > zur Verbindung mehrerer Racks (vom ersten zum zweiten > unten, vom zweiten zum dritten > oben) Letztes Modul des Strings Copyright by FENECON GmbH...
  • Seite 25 Fall, dass ein Submaster-BMS verbaut ist Verbindung Master BMS und Submaster BMS Widerstand grau in den BCU DOWN Anschluss am Submaster-BMS Kommunikation Ethernet: Zur Verbindung von Rack 1 Master-BMS Anschluss BCU DOWN zum Submaster-BMS Anschluss BCU UP Copyright by FENECON GmbH...
  • Seite 26 Verkabelung innerhalb des Racks für den Fall, dass mehrere Wechselrichter verbaut sind Verbindung zwischen zwei Master BMS Mehrere Master-BMS werden über die „FEMS“-Anschlüsse miteinander verbunden! Widerstand grau in den BCU DOWN Anschluss am Master-BMS Copyright by FENECON GmbH...

  • Seite 27: Verkabelung Fems-Anschlussbox

    (siehe separate Anleitung zur Installation und Konfiguration des Zählers) Kommunikation zum Wechselrichter (LAN/Ethernet – RJ45) Anbindung Kundennetzwerk (LAN – RJ45 – Nicht im Lieferumfang enthalten) Versorgung FEMS (z.B. NYM-I 3x1,5 mm² – AC-Anschlussleitung nicht im Lieferumfang enthalten) Copyright by FENECON GmbH...

  • Seite 28: Verbindung Fems-Anschlussbox Mit Master Bms

    Zur Master BMS-Box – 8-Pin-Stecker: Pin 3 – Ader Nr. 2 von FEMS-Anschlussbox Relaisboard Anschluss 8 – Pin NC Zur Master BMS-Box – Anschluss „FEMS“: von FEMS-Anschlussbox Reihenklemme 6 – weiß-orange A/+ von FEMS-Anschlussbox Reihenklemme 7 – orange B/- Copyright by FENECON GmbH...
  • Seite 29 Verbindung FEMS-Anschlussbox mit Master BMS zum Anschluss „Ethernet 4 (3, 2)“ am Switch in der FEMS-Anschlussbox zur Reihenklemme 6 (weiß/orange) und 7 (orange) in der FEMS-Anschlussbox Copyright by FENECON GmbH...

  • Seite 30: Verkabelung Kaco Wechselrichter

    Bei einem separaten PE- und N-Anschluss, muss die PEN- Schrauben Abdeckung Brücke entfernt werden. lösen entfernen Schrauben L1 L2 L3 lösen Abdeckung PEN-Brücke wieder mit den entfernen Schauben befestigen L1 L2 L3 Einphasige Darstellung, nicht maßstabsgetreu. Copyright by FENECON GmbH...
  • Seite 31 Ringkabelschuhe für DC-Netzanbindung sind im Lieferumfang enthalten DC-Verbindung BMS-Box oder String-Sammelbox (falls verbaut) – Power Out + DC-Verbindung BMS-Box oder String-Sammelbox (falls verbaut) – Power Out - Kommunikation FEMS (LAN) Kommunikation zu weiteren Wechselrichtern AC-Netzanbindung (AC-Anschlusskabel nicht im Lieferumfang enthalten) Copyright by FENECON GmbH...
  • Seite 32 Verbindung KACO Wechselrichter mit Master BMS-Box und FEMS-Anschlussbox 160 A Netzanbindung N/PEN LAN – RJ45 Anschluss „Ethernet 6“ am Switch in der FEMS-Anschlussbox Copyright by FENECON GmbH...

  • Seite 33: Verbindung String-Sammelbox Mit Dem Wechselrichter

    Verbindung String-Sammelbox mit dem Wechselrichter für den Fall, dass ein Submaster-BMS verbaut ist 125 A Aderendhülsen 35 mm² 160 A auf die DC Leitung aufpressen > im Lieferumfang enthalten Netzanbindung N/PEN Copyright by FENECON GmbH...

  • Seite 34: Verbindung String-Sammelbox Mit Den Bms-Boxen

    Verbindung String-Sammelbox mit den BMS-Boxen für den Fall, dass ein Submaster-BMS verbaut ist Ringkabelschuhe 35 mm²/ M10 auf die DC Leitung aufpressen > im Lieferumfang enthalten 125 A Copyright by FENECON GmbH...

  • Seite 35: Zähler Konfiguration

    Zähler für die Erzeugungsmessung sind nicht Teil des Lieferumfangs! Für eine korrekte Darstellung des Verbrauchs und der Erzeugung im Online-Monitoring muss die Erzeugung aber gemessen werden! Achtung: Das Wandler Verhältnis (Sekundärstrom) ist in diesem Fall zu 5. Copyright by FENECON GmbH...

  • Seite 36: System Einschalten

    Hauptschalter „Main Switch“ an der Master BMS-Box von „OFF“ in „ON“ schalten Zum Einschalten, den „Power“-Taster an der Master BMS-Box und anschließend den „Master Power“-Taster drücken > Treten keine Fehler im System auf, leuchten die Lampen A, B und C nach einer gewissen Zeit grün auf Copyright by FENECON GmbH...
  • Seite 37 Um den nächsten Menüpunkt auszuwählen, die Enter-Taste drücken. Um zum zuletzt gewählten Menüpunkt zurückzukehren, die ESC-Taste drücken. Die erforderlichen Einstellungen vornehmen. Im letzten Menüpunkt die Enter-Taste drücken. Ersetzt nicht die Betriebsanleitung vom KACO blueplanet gridsave 50.0TL3-S Copyright by FENECON GmbH...
  • Seite 38 Seriennummer Informationen Land anzeigen Hersteller durch Betätigen der „Enter“-Taste der Updatevorgang abgebrochen und das Gerät nimmt den Einspeisebetrieb auf. 3. Im Fehlerfall müssen Sie den Updatevorgang wiederholen. Copyright by FENECON GmbH Ersetzt nicht die Betriebsanleitung vom KACO blueplanet gridsave 50.0TL3-S...
  • Seite 39 Schnellkonfiguration Netzwerk - Wechselrichters KACO Start-Oberfläche Über die Nach-Rechts-Taste gelangen Sie ins Hauptmenü um Einstellungen vorzunehmen. blueplanet Uhrzeit Datum 0.00 0kWh 0kWh Copyright by FENECON GmbH Ersetzt nicht die Betriebsanleitung vom KACO blueplanet gridsave 50.0TL3-S...
  • Seite 40 IP-Adresse Einstellungen Ges. Energie def. Logging-Intervall Subnetzmaske Logging-Intervall Informationen Logdaten-Backup Logdaten-Backup Gateway Hersteller Display DNS-Server Display Datum & Uhrzeit Datum & Uhrzeit Webserver Netzwerk Netzwerk Modbus TCP Ersetzt nicht die Betriebsanleitung vom KACO blueplanet gridsave 50.0TL3-S Copyright by FENECON GmbH...
  • Seite 41 Hauptmenü Hauptmenü DHCP IP-Adresse DHCP DHCP IP-Adresse IP-Adresse Subnetzmaske Subnetzmaske Gateway Gateway 010.004.000.010 DNS-Server DNS-Server Webserver Webserver Modbus TCP Modbus TCP Ersetzt nicht die Betriebsanleitung vom KACO blueplanet gridsave 50.0TL3-S Copyright by FENECON GmbH...
  • Seite 42 Hauptmenü Hauptmenü IP-Adresse IP-Adresse DHCP DHCP IP-Adresse IP-Adresse Subnetzmaske Subnetzmaske Gateway Gateway 010.004.000.010 010.004.000.011 DNS-Server DNS-Server Webserver Webserver Modbus TCP Modbus TCP Wechselrichter 1 Wechselrichter 2 Ersetzt nicht die Betriebsanleitung vom KACO blueplanet gridsave 50.0TL3-S Copyright by FENECON GmbH...
  • Seite 43 Hauptmenü Hauptmenü Subnetzmaske DHCP DHCP Betriebsmodus IP-Adresse IP-Adresse Port Subnetzmaske Subnetzmaske Fern-Konfiguration Gateway Gateway Fern- Update 255.255.000.000 DNS-Server DNS-Server Webserver Webserver Modbus TCP Modbus TCP Ersetzt nicht die Betriebsanleitung vom KACO blueplanet gridsave 50.0TL3-S Copyright by FENECON GmbH...
  • Seite 44 Schnellkonfiguration Netzwerk - Wechselrichters KACO Fern-Konfiguration auswählen mit Fern-Update auswählen bestätigen bestätigen blueplanet blueplanet Hauptmenü Hauptmenü Fern-Konfiguration Fern-Update Betriebsmodus Betriebsmodus Port Port Fern-Konfiguration Fern-Konfiguration Fern-Update Fern-Update Ersetzt nicht die Betriebsanleitung vom KACO blueplanet gridsave 50.0TL3-S Copyright by FENECON GmbH...
  • Seite 45 Schnellkonfiguration Netzwerk - Wechselrichters KACO zum Startdisplay (Grafikdisplay) zu gelangen blueplanet Datum Uhrzeit 10.00 10kWh 10kWh Ersetzt nicht die Betriebsanleitung vom KACO blueplanet gridsave 50.0TL3-S Copyright by FENECON GmbH...

  • Seite 46: Online Monitoring

    Online Monitoring Copyright by FENECON GmbH...
  • Seite 47 Notizen ______________________________________________________________________________________________________________________________ ______________________________________________________________________________________________________________________________ ______________________________________________________________________________________________________________________________ ______________________________________________________________________________________________________________________________ ______________________________________________________________________________________________________________________________ ______________________________________________________________________________________________________________________________ ______________________________________________________________________________________________________________________________ ______________________________________________________________________________________________________________________________ ______________________________________________________________________________________________________________________________ ______________________________________________________________________________________________________________________________ ______________________________________________________________________________________________________________________________ ______________________________________________________________________________________________________________________________ ______________________________________________________________________________________________________________________________ Copyright by FENECON GmbH...
  • Seite 48 Die Inbetriebnahme dauert circa eine Stunde. Bei der IBN muss zwingend das IBN-Protokoll ausgefüllt und innerhalb von 30 Tagen an FENECON geschickt werden bzw. muss das automatisiert erstellte IBN-Protokoll über den IBN-Assistenten bei der Installation übermittelt werden – ohne dieses bestehen keine Garantieansprüche!
