Anlage Mit String-Sammelbox; Systemkonfiguration - Fenecon Commercial 30 Montage- Und Serviceanleitung

4 Allgemeine Beschreibung
4.2

Systemkonfiguration

4.1.3

Anlage mit String-Sammelbox

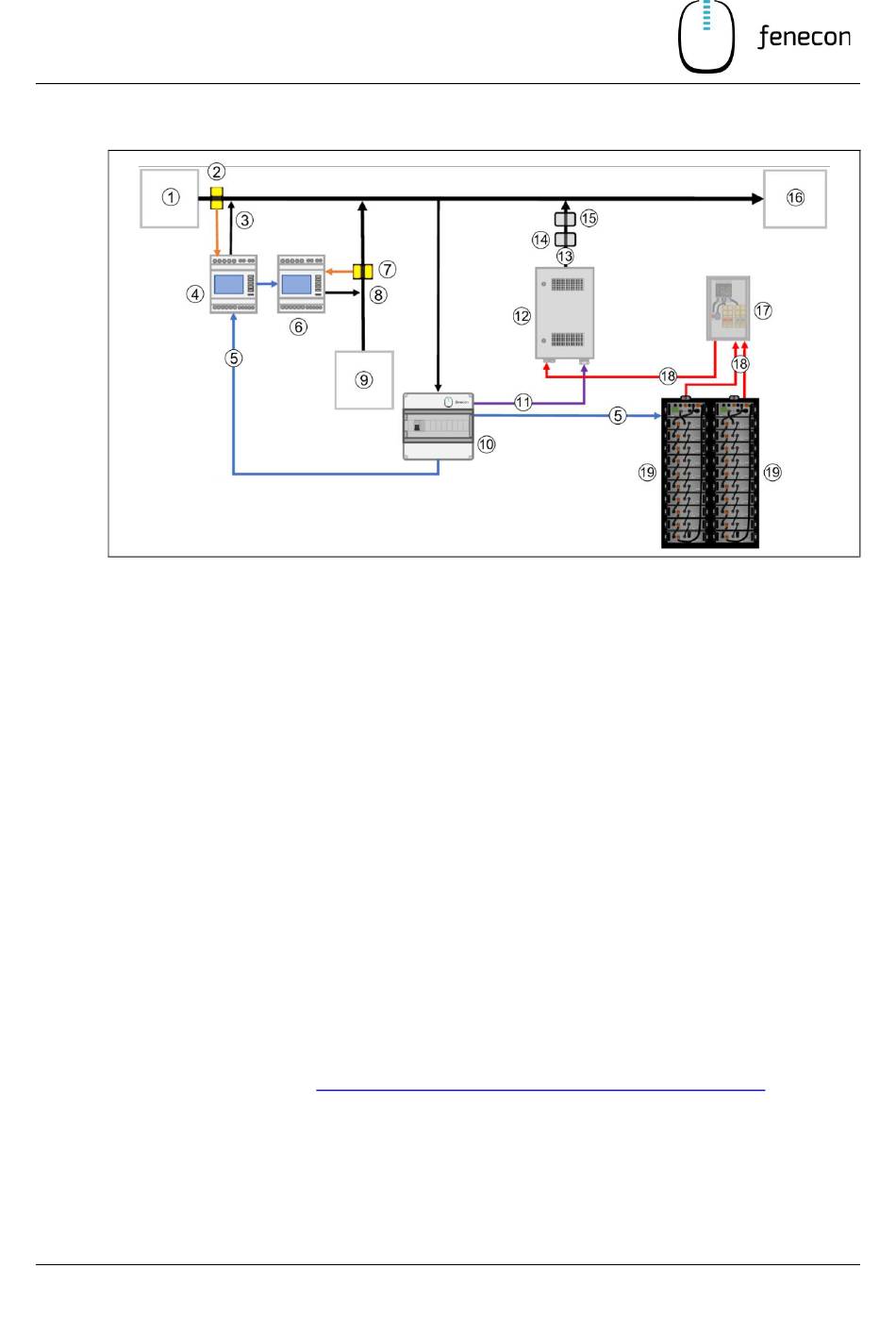

Abbildung 19: Anlage mit String-Sammelbox
1 Netzanschlusszähler
2 Stromwandler am NAP
3 Spannungsabgriff NAP
4 Stromzähler am NAP
5 RS485 Bus (2 x 0,5 LYCL)
6 Stromzähler am Erzeuger
7 Stromwandler am Erzeuger
8 Spannungsabgriff Erzeuger
9 PV-Wechselrichter
10 FEMS-Anschlussbox
4.2 Systemkonfiguration
Abhängig von der Systemkonfiguration wird eine unterschiedliche Anzahl der einzelnen Komponen-
ten benötigt. Eine Tabelle und zugehörige Aufbauschemas, sind auf unserer Internetseite im Down-
loadcenter zu finden unter https://fenecon.de/downloadcenter-commercial-30-serie/.
