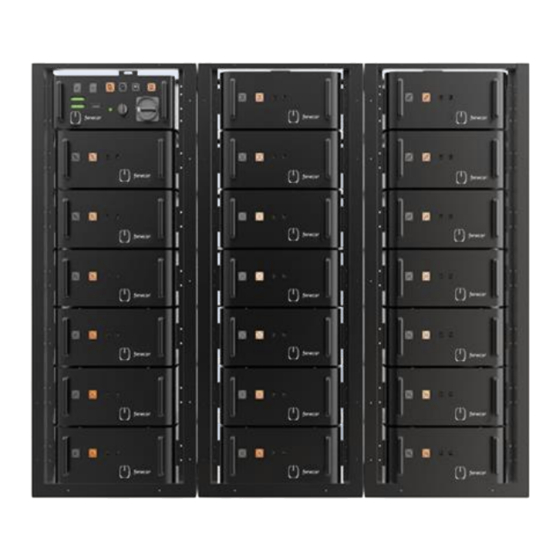

Fenecon Commercial 50 Schnellinstallationsanleitung

Vorschau ausblenden Andere Handbücher für Commercial 50:

Werbung

Quicklinks

Diese Anleitung herunterladen

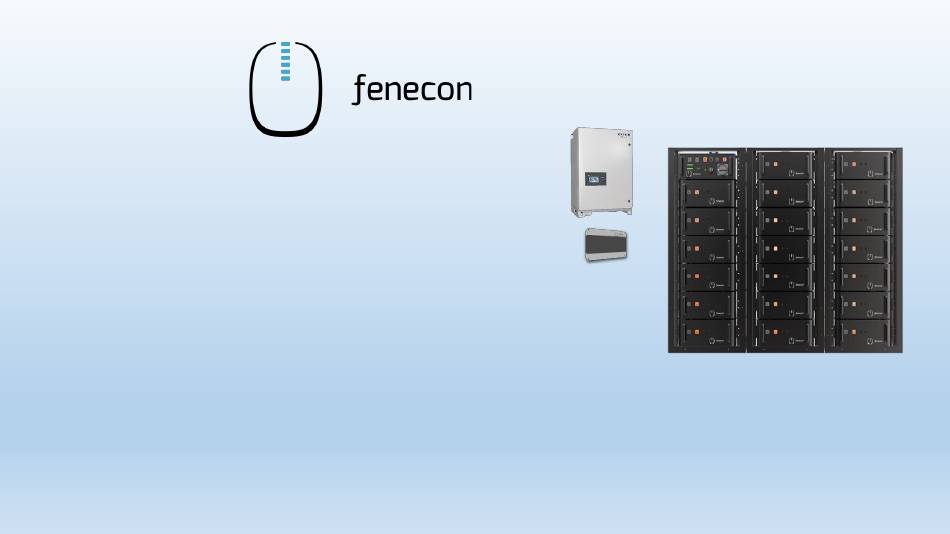

Schnellinstallationsanleitung
Commercial 50
Copyright by FENECON GmbH
Stand November 2021
1

Werbung

loading

Verwandte Anleitungen für Fenecon Commercial 50

Inhaltszusammenfassung für Fenecon Commercial 50

  • Seite 1 Schnellinstallationsanleitung Commercial 50 Copyright by FENECON GmbH Stand November 2021...
  • Seite 2 Stromwandler am Batterie- Erzeuger Wechselrichter Zähler am Spannungsabgriff Erzeuger Ethernet 2x35 DC 1000V CAT. 6 Batterie-Rack 2x0,5 LiYCY PV-Wechsel- 400V/230V Netz richter DC Hochvolt FEMS RS485 Bus Anschlussbox 2x0,5 LiYCY Messleitung Wandler Copyright by FENECON GmbH Einphasige Darstellung, nicht maßstabsgetreu.
  • Seite 3 Zähler am Erzeuger Ethernet CAT. 6 2x35 DC 1000V Wechsel- richter 2x35 DC 1000V 2x35 DC 1000V FEMS Anschlussbox Batterie-Rack 2x0,5 LYCY 2x0,5 LYCY 400V/230V Netz DC Hochvolt Batterie-Rack RS485 Bus Messleitung Wandler Copyright by FENECON GmbH Einphasige Darstellung, nicht maßstabsgetreu.
  • Seite 4 Das Stromspeichersystem dient dem Speichern von elektrischer Energie in wiederaufladbaren Lithium-Batteriemodulen (Beladen) und dem Bereitstellen von elektrischer Energie (Entladen). Dieser Be- und Entladeprozess erfolgt über einen angeschlossenen Wechselrichter. Alle Prozesse Stromspeichersystems werden durch das FEMS überwacht und gesteuert. Copyright by FENECON GmbH...
  • Seite 5 Montage KACO Wechselrichter 300 mm Aufstellbedingungen Der KACO Wechselrichter des Commercial 50 ist für die Verwendung in Außen- und Innenbereichen konstruiert. Im Allgemeinen ist bei der Wahl des Installationsortes auf die Schutzklasse zu achten, diese entspricht beim Wechselrichter der IP65.
  • Seite 6 Verpackungsmaterial innerhalb der Kartonage 2. Position zum Aufhängen an der Wand markieren 3. Position der Bohrlöcher mit Hilfe der Aussparungen in der Halterung anzeichnen 4. Halterung mit geeignetem Befestigungsmaterial im Montagesatz an der Wand befestigen (Ausrichtung beachten) Copyright by FENECON GmbH...
  • Seite 7 > Nicht am Deckel oder der Abdeckung Gerät über die Gehäuseaussparung auf der Rückseite in die Halterung einhängen Hinweis: untere Markierung am Gehäuse muss über die obere Außenkontur der Halterung ragen > Außenkontur von Halterung muss bündig mit Außenkontur von Gehäuse sein Copyright by FENECON GmbH...
  • Seite 8 Position der Anschlussbox mit Hilfe der Aussparungen für Bohrlöcher an der Wand anzeichnen FEMS-Anschlussbox mit geeignetem Befestigungsmaterial an der Wand montieren (nehmen Sie eine Wasserwaage zur Hilfe) > Befestigung an zwei der vier Aussparungen ist ausreichend > Befestigungsmaterial ist nicht im Lieferumfang enthalten Copyright by FENECON GmbH...
  • Seite 9 Montage String-Sammelbox für den Fall, dass ein Master-BMS verbaut ist Ob eine String-Sammelbox zum Lieferumfang gehört, ist abhängig von der erworbenen Variante/Größe des Commercial 50 > das ist der Fall, wenn ein Master-BMS verbaut wird IP-Schutzklasse: IP55 Maße (B|H|T): 540|720|200 mm...
  • Seite 10 Das Batterie-Rack wird vor einer Wand auf festem und ebenem Boden installiert. Vor dem Batterierack muss ein Abstand von 500 mm eingehalten werden. Gewicht kleines Rack: 44,5 kg Maße (B|T|H) kleines Rack: 625|421|1503 mm Zum Aufbau des Batterieracks werden mindestens 2 Personen benötigt. Copyright by FENECON GmbH...
  • Seite 11 Stellen Sie sicher, dass die Racks mit einem Potentialausgleich versehen sind > mindestens 10 mm Leitung (nicht im Lieferumfang enthalten) > Befestigungsmaterial für Erdungsbolzen im Lieferumfang enthalten Mehrere Batterie-Racks werden untereinander mit einem Flachbanderder geerdet! > im Lieferumfang enthalten Potentialausgleich Copyright by FENECON GmbH...
  • Seite 12 Anschließend Schieben Sie die einzelnen Module unterhalb der BMS-Box nacheinander in das Rack Bei der Platzierung der Batteriemodule muss auf keine Nummerierung geachtet werden Gewicht BMS: 13 kg Maße (B|H|T) BMS: 465|320|180 mm Gewicht Modul: 34 kg Maße (B|H|T) Modul: 465|370|194 mm Copyright by FENECON GmbH...
  • Seite 13 Lieferumfang Submaster Low Volt Protection enthalten Achten Sie auf die Main switch Erdung der einzelnen Module + BMS – > Verwenden Sie dazu mitgelieferten gezahnten Fächerscheiben/Kon- taktscheiben (Verzahnung liegt am Befestigungswinkel an) BMU UP BMU DOWN Copyright by FENECON GmbH...
  • Seite 14 Zum Einstecken in den Anschluss BMU BMS Power in + zum letzten Batteriemodul des BMU DOWN BMU UP DOWN am letzten Batteriemodul des Strings DC+ Strings > Position A zu Position B Letztes Modul des Strings Copyright by FENECON GmbH...
  • Seite 15 BMS Power in + Endwiderstand BMU DOWN BMU DOWN BMU UP 120 Ohm Modul 6 Modul 7 Modul 20 BMU UP BMU DOWN BMU UP BMU DOWN BMU UP BMU DOWN Letztes Modul des Strings Copyright by FENECON GmbH...
  • Seite 16 Fall, dass ein Master-BMS verbaut ist Verkabelung innerhalb des Batterieracks > für den Fall, dass eine Master-BMS-Box und eine String-Sammelbox verbaut sind Endwiderstand Kommunikation Ethernet: Zur Verbindung von Rack 1 Master-BMS Anschluss BCU DOWN zum Submaster BMS Anschluss BCU UP Copyright by FENECON GmbH...
  • Seite 17 Verkabelung Batteriemodule + BMS Hinweise zur Verkabelung des Batterieracks > Achten Sie darauf, dass bei der Verkabelung die Amphenolstecker hörbar einrasten > Eine Entriegelung der Amphenolstecker ist über den seitlichen Druckknopf am Stecker möglich...
  • Seite 18 AC-Anschlussleitung nicht im Lieferumfang enthalten) Kommunikation BMS (RS485 – zum RACK COM Steckplatz) Kommunikation Zähler (siehe separate Anleitung zur Installation und Konfiguration des Zählers) Kommunikation Wechselrichter (LAN/Ethernet – RJ45) Anbindung Kundennetzwerk (LAN – RJ45 – Nicht im Lieferumfang enthalten) Copyright by FENECON GmbH...
  • Seite 19 Verbindung FEMS-Anschlussbox mit BMS-Box (Submaster) Zu RACK COM (oben) RS485 j5create 120 Ω RS485 zur FEMS-Box Reihenklemme braun B/- Weiß A/+ 1 2 3 battery meter zum FEMS B /- B /- Copyright by FENECON GmbH...
  • Seite 20 Verbindung FEMS-Anschlussbox mit BMS-Box (Master) für den Fall, dass eine Master-BMS verbaut ist Zu RACK COM (Unten) RS485 j5create 120 Ω RS485 zur FEMS-Box Reihenklemme braun B/- Weiß A/+ 1 2 3 battery meter zum FEMS B /- B /- Copyright by FENECON GmbH...
  • Seite 21 Bei einem separaten PE- und N-Anschluss, muss die PEN- Schrauben Abdeckung Brücke entfernt werden. lösen entfernen Schrauben L1 L2 L3 lösen Abdeckung PEN-Brücke wieder mit den entfernen Schauben befestigen L1 L2 L3 Einphasige Darstellung, nicht maßstabsgetreu. Copyright by FENECON GmbH...
  • Seite 22 DC-Verbindung BMS-Box oder String-Sammelbox (falls verbaut) – Power Out + DC-Verbindung BMS-Box oder String-Sammelbox (falls verbaut) – Power Out - Kommunikation FEMS (LAN) Kommunikation zu weiteren Wechselrichtern AC-Netzanbindung (AC-Anschlusskabel nicht im Lieferumfang enthalten) Einphasige Darstellung, nicht maßstabsgetreu. Copyright by FENECON GmbH...
  • Seite 23 Verkabelung KACO Wechselrichter mit BMS-Box und FEMS-Anschlussbox LAN – RJ45 j5create Netzanbindung 1 2 3 N/PEN battery meter B /- B /- Copyright by FENECON GmbH...
  • Seite 24 Verbindung String-Sammelbox mit dem Wechselrichter für den Fall, dass ein Master-BMS verbaut ist 125 A Aderendhülsen 35 mm² 160 A auf die DC Leitung aufpressen > im Lieferumfang enthalten Netzanbindung N/PEN Copyright by FENECON GmbH...
  • Seite 25 Verbindung String-Sammelbox mit den BMS-Boxen für den Fall, dass ein Master-BMS verbaut ist Ringkabelschuhe 35 mm²/ M10 auf die DC Leitung aufpressen > im Lieferumfang enthalten 125 A Copyright by FENECON GmbH...
  • Seite 26 Für die Installation und die Konfiguration des Zählers (SOCOMEC Diris A10) nehmen Sie die „Installations- und Konfigurationsanleitung für FEMS Paket 3-Phasen Sensor ohne Stromwandler“ zur Hand. Diese finden Sie auf unserer Internetseite im Downloadcenter, unter: https://fenecon.de/download/fems-paket-3- phasen-sensor-ohne-stromwandler/ Copyright by FENECON GmbH...
  • Seite 27 4. Den Schalter „Low Volt Protection“ an der BMS-Box von „START“ in „RUN“ schalten – ist der Schalter zu Beginn schon in der Position „RUN“, muss er nochmals zurück auf „START“ und wieder auf „RUN“ gedreht werden > die Kontrollleuchte „A“ leuchtet „grün“ Copyright by FENECON GmbH...
  • Seite 28 Um den nächsten Menüpunkt auszuwählen, die Enter-Taste drücken. Um zum zuletzt gewählten Menüpunkt zurückzukehren, die ESC-Taste drücken. Die erforderlichen Einstellungen vornehmen. Im letzten Menüpunkt die Enter-Taste drücken. Ersetzt nicht die Betriebsanleitung vom KACO blueplanet gridsave 50.0TL3-S Copyright by FENECON GmbH...
  • Seite 29 2. Wenn Sie das Update durchführen möchten, wählen Sie die Schaltfläche „Ja“. Falls „Nein“ wird durch Betätigen der „Enter“-Taste der Updatevorgang abgebrochen und das Gerät nimmt den Einspeisebetrieb auf. 3. Im Fehlerfall müssen Sie den Updatevorgang wiederholen. Copyright by FENECON GmbH Ersetzt nicht die Betriebsanleitung vom KACO blueplanet gridsave 50.0TL3-S...
  • Seite 30 Schnellkonfiguration Netzwerk - Wechselrichters KACO blueplanet Datum Uhrzeit 0.00 0kWh 0kWh Start-Oberfläche Über die Nach-Rechts-Taste gelangen Sie ins Hauptmenü um Eistellungen vorzunehmen. Ersetzt nicht die Betriebsanleitung vom KACO blueplanet gridsave 50.0TL3-S Copyright by FENECON GmbH...
  • Seite 31 Ges. Energie def. Logging-Intervall Logging-Intervall Subnetzmaske Informationen Logdaten-Backup Gateway Hersteller Logdaten-Backup Display DNS-Server Display Datum & Uhrzeit Webserver Datum & Uhrzeit Netzwerk Modbus TCP Netzwerk Einstellungen Netzwerke Netzwerke DHCP Ersetzt nicht die Betriebsanleitung vom KACO blueplanet gridsave 50.0TL3-S Copyright by FENECON GmbH...
  • Seite 32 DHCP IP-Adresse IP-Adresse Subnetzmaske Subnetzmaske Gateway Gateway 010.004.000.0.. DNS-Server DNS-Server Webserver Webserver Modbus TCP Modbus TCP IP-Adresse über 4-Wege-Taster 010.004.000.0.. DHCP auswählen mit bestätigen eingeben mit bestätigen Ersetzt nicht die Betriebsanleitung vom KACO blueplanet gridsave 50.0TL3-S Copyright by FENECON GmbH...
  • Seite 33 IP-Adresse Port Subnetzmaske Subnetzmaske Fern-Konfiguration Gateway Gateway Fern- Update 255.255.000.000 DNS-Server DNS-Server Webserver Webserver Modbus TCP Modbus TCP Subnetzmaske über 4-Wege-Taster 255.255.000.000 Webserver Fern-Konfiguration eingeben mit bestätigen Ersetzt nicht die Betriebsanleitung vom KACO blueplanet gridsave 50.0TL3-S Copyright by FENECON GmbH...
  • Seite 34 Schnellkonfiguration Netzwerk - Wechselrichters KACO blueplanet blueplanet Hauptmenü Hauptmenü Fern-Konfiguration Fern-Update Betriebsmodus Betriebsmodus Port Port Fern-Konfiguration Fern-Konfiguration Fern-Update Fern-Update Fern-Konfiguration auswählen mit Fern-Update auswählen bestätigen bestätigen Ersetzt nicht die Betriebsanleitung vom KACO blueplanet gridsave 50.0TL3-S Copyright by FENECON GmbH...
  • Seite 35 Schnellkonfiguration Netzwerk - Wechselrichters KACO blueplanet Uhrzeit Datum 10.00 10kWh 10kWh zum Startdisplay (Grafikdisplay) zu gelangen Ersetzt nicht die Betriebsanleitung vom KACO blueplanet gridsave 50.0TL3-S Copyright by FENECON GmbH...

  • Seite 36: Online Monitoring

    Online Monitoring Copyright by FENECON GmbH...
  • Seite 37 Notizen ____________________________________________________________________________________________________________________________________ ____________________________________________________________________________________________________________________________________ ____________________________________________________________________________________________________________________________________ ____________________________________________________________________________________________________________________________________ ____________________________________________________________________________________________________________________________________ ____________________________________________________________________________________________________________________________________ ____________________________________________________________________________________________________________________________________ ____________________________________________________________________________________________________________________________________ ____________________________________________________________________________________________________________________________________ ____________________________________________________________________________________________________________________________________ ____________________________________________________________________________________________________________________________________ ____________________________________________________________________________________________________________________________________ ____________________________________________________________________________________________________________________________________ Copyright by FENECON GmbH...
  • Seite 38 Montag bis Donnerstag: 08:00 - 16:00 Freitag: 08:00 - 14:00 Die Inbetriebnahme dauert circa eine Stunde. Bei der IBN muss zwingend das IBN-Protokoll ausgefüllt und innerhalb von 30 Tagen FENECON geschickt werden – ohne dieses bestehen keine Garantieansprüche! Copyright by FENECON GmbH...
