3 Technische Daten
3.6 Technische Daten – Batteriemodul SOL C12 3.84KWH
3.6.1

Abmessungen

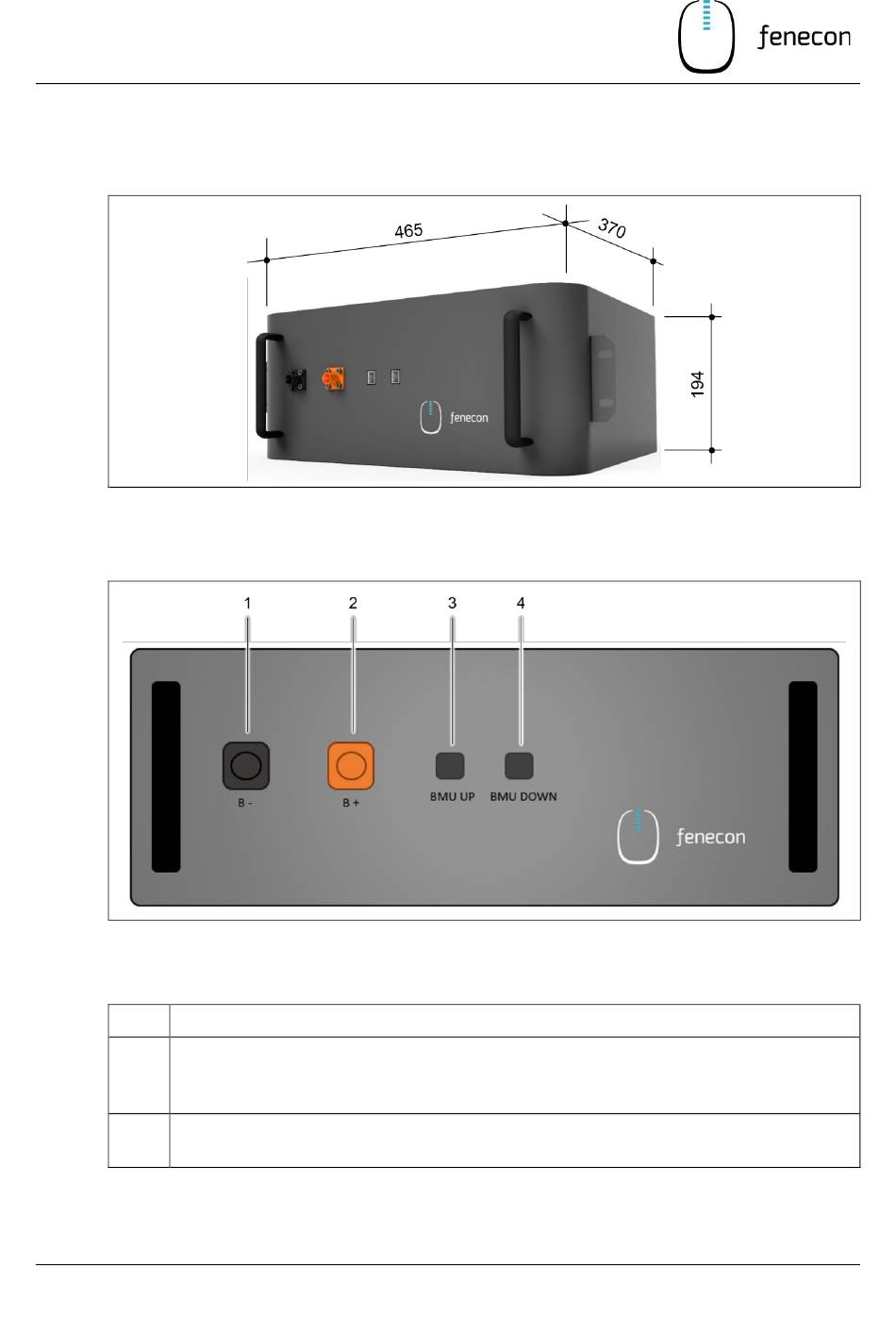

Abbildung 10: Batteriemodul – Abmessungen
3.6.2

Anschlussbelegung

Abbildung 11: Batteriemodul – Anschlussbelegung
Tabelle 22:
Pos.
DC-Anschluss positiv (-) – zur Verbindung zwischen den einzelnen Batteriemodulen und
1
zur Verbindung der BMS-Box mit dem ersten Batteriemodul des Strings (unterhalb der
BMS Box)
DC-Anschluss negativ (+) – zur Verbindung zwischen den einzelnen Batteriemodulen
2
und zur Ver-bindung der BMS-Box mit dem letzten Batteriemodul des Strings
30 / 115
Die Maße sind in mm angegeben.
Batteriemodul – Anschlussbelegung
Beschreibung
