6 Montage
6.5 Montage Batterie-Rack
6.5.5

Verbindung BMS-Master mit BMS-Submaster

Die Verkabelung muss innerhalb des Batterieracks hergestellt werden, für den Fall, dass eine Mas-
ter BMS-Box und eine String-Sammelbox verbaut sind.

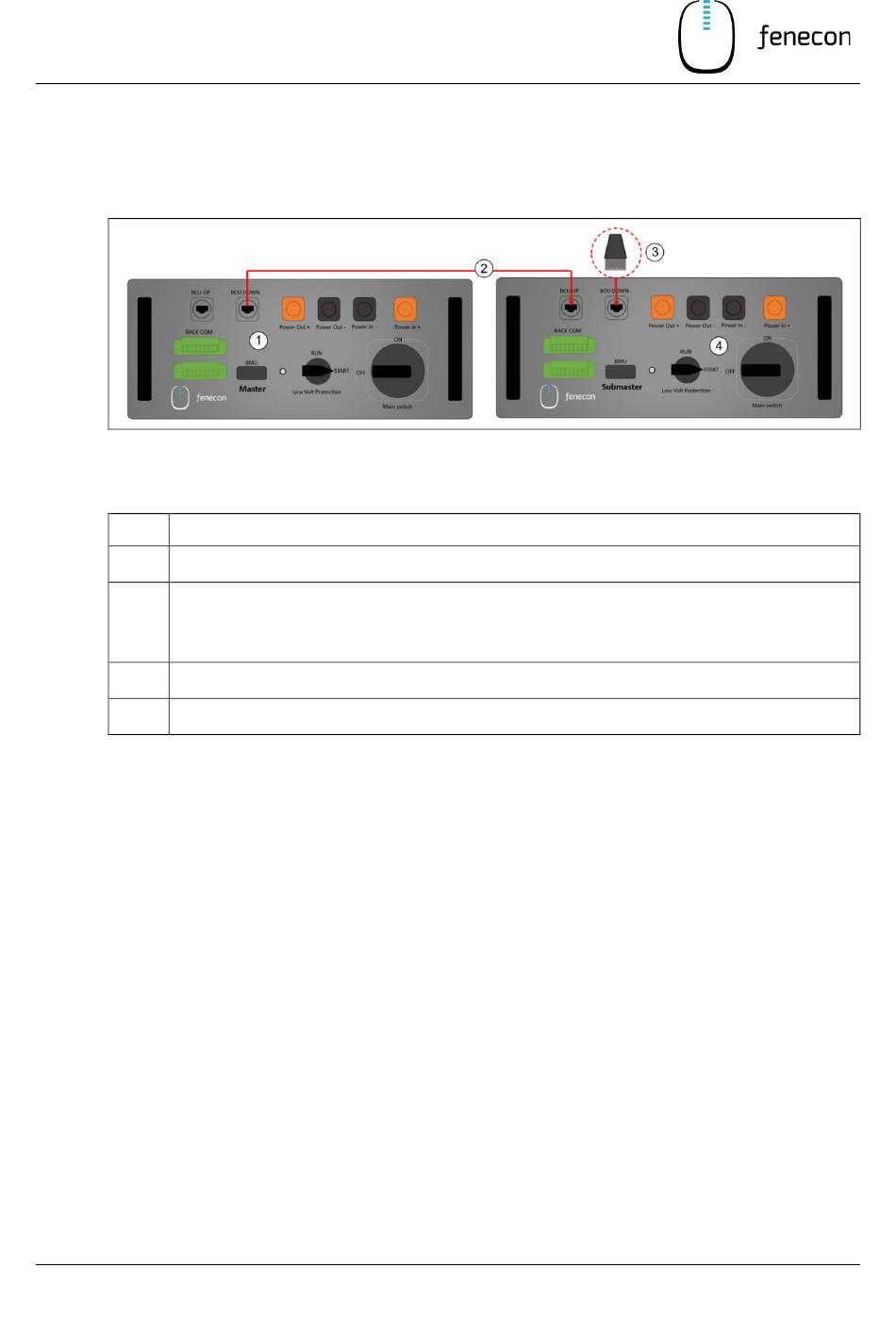

Abbildung 22: Tabelle 35:
Tabelle 37:
Pos.
BMS-Master
1
Kommunikation Ethernet:
2
Verbindung von Batterie-Rack 1 Master-BMS (Anschluss BCU DOWN) zum BMS-Sub-
master (Anschluss BCU UP)
Endwiderstand
3
BMS-Submaster
4
70 / 115
Verbindung BMS-Master – BMS-Submaster
Verbindung BMS-Master – BMS-Submaster
Beschreibung
