6.6.4 Stecker Kommunikation BMS-Box (Master) – C30-Netztrennstelle

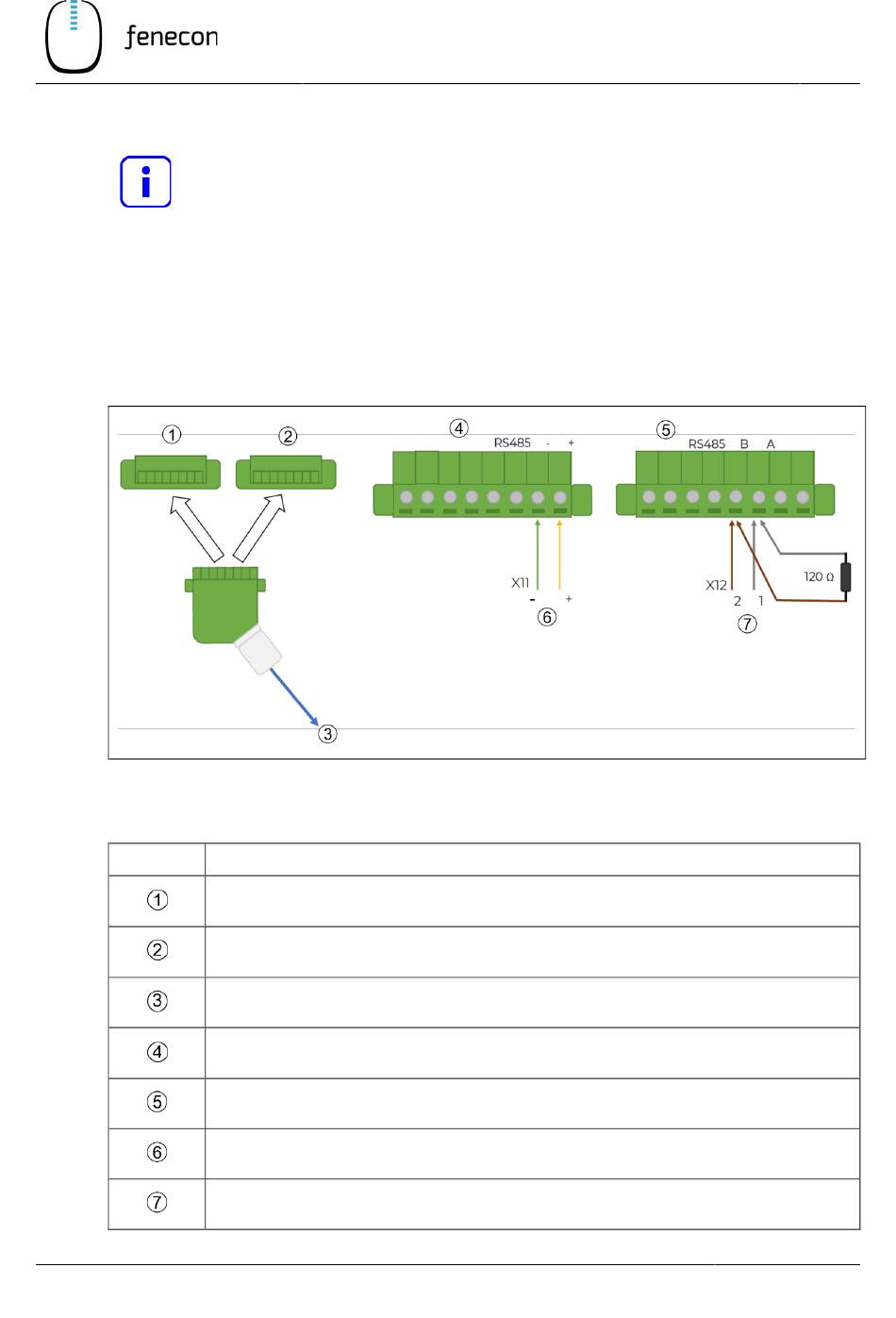

Abbildung 27: Stecker Kommunikation BMS–C30-Netztrennstelle
Tabelle 42:
Pos.
Montage- und Serviceanleitung Commercial 30
Kommunikation:
Netztrennstelle zum BMS
von Netztrennstelle Reihenklemme X12-1 weiß A/+
-
von Netztrennstelle Reihenklemme X12-2 braun B/-
-
Spannungsversorgung:
von Netztrennstelle Reihenklemme X11- grün -
-
von Netztrennstelle Reihenklemme X11+ gelb +
-
Stecker Kommunikation BMS– C30-Netztrennstelle
Zu BMS-Box im Batterie-Rack Anschlussstelle RACK COM (oben)
Zu BMS-Box im Batterie-Rack Anschlussstelle RACK COM (unten)
Kommunikation zur FEMS-Anschlussbox
Zu BMS-Box im Batterie-Rack Anschlussstelle RACK COM (oben)
Zu BMS-Box im Batterie-Rack Anschlussstelle RACK COM (unten)
Spannungsversorgung zur Netztrennstelle (Reihenklemme X11+ und X11-)
Kommunikation zur Netztrennstelle (Reihenklemme X12-1 und X12-2)
Verbindung BMS-Box – FEMS-Anschlussbox
Beschreibung
Montage 6
6.6
75 / 115
