8.5 Zusätzlicher AC-Zähler
Falls weitere Zähler für das Monitoring von weiteren Verbrauchern oder Erzeugern verbaut wur-
den, müssen diese nach Herstelleranleitung in den Stromkreis mit eingebunden werden.
Die kommunikative Einbindung wird nachfolgend beispielhaft an einem Socomec Countis E24 ge-
zeigt.
Es können nur Zähler, die von der Firma FENECON freigegeben sind, eingebunden werden.
Der erste Erzeugungszähler wird immer mit der Modbus ID 6 eingebunden. Alle weiteren aufstei-
gend.
Die Baudrate muss 9600 betragen.
Montage- und Serviceanleitung FENECON Home
FEMS Erweiterungen

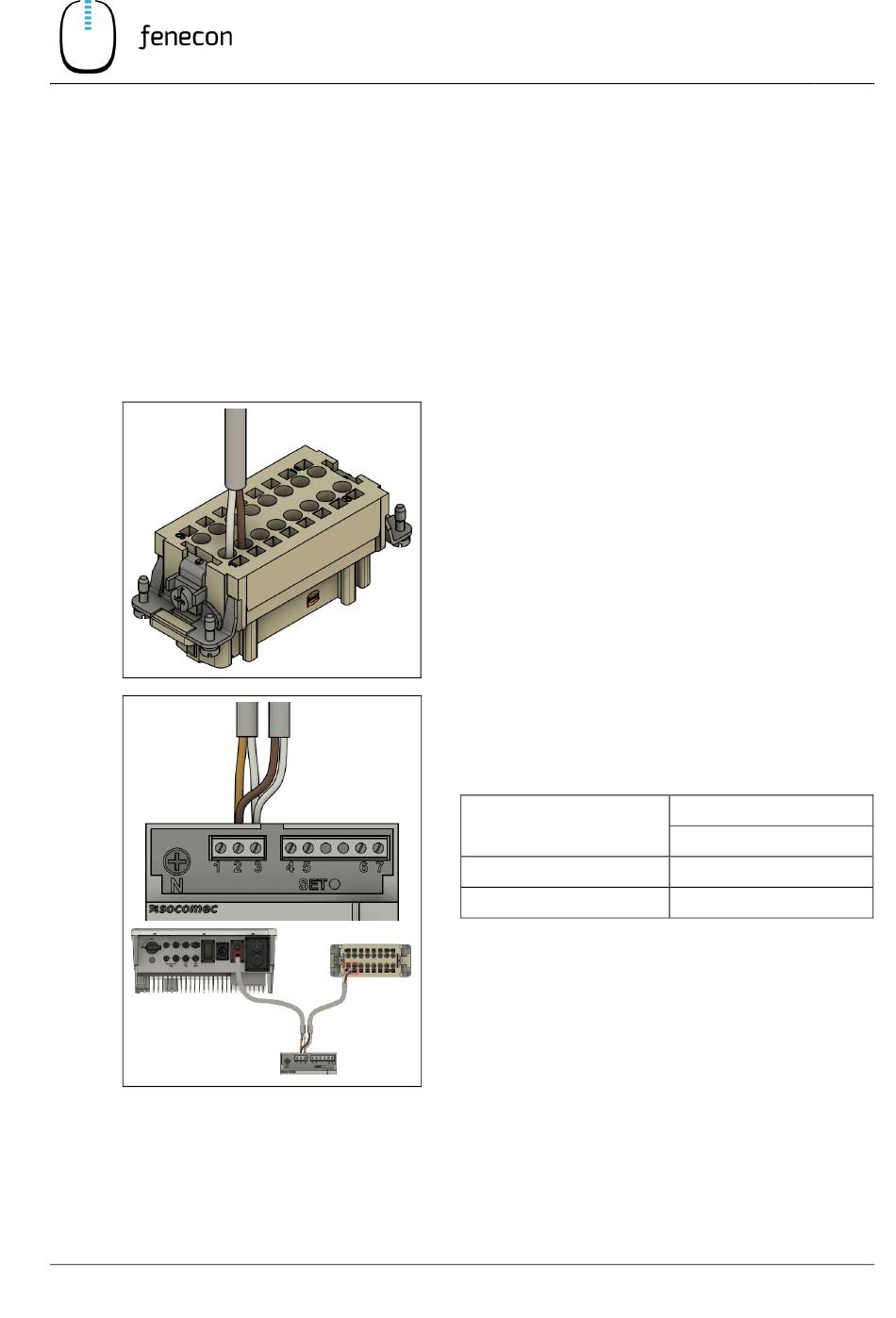

1. Anstatt die
Wechselrichters direkt auf Pin 1/2 aufzulegen, wie in
Kapitel 6.3.8 beschrieben, muss auf Pin 1/2 die
Kommunikationsleitung zum Zähler angeschlossen
werden.
2. weiß auf 1; braun auf 2
3. Vom Zähler wird dann die Verbindung zum
Wechselrichter hergestellt. Somit müssen am Zähler
jeweils zwei Adern an einen Anschluss aufgelegt
werden.
vom Batterieturm
zum Wechselrichter
Zusätzlicher AC-Zähler
Kommunikationsleitung
weiß auf 3
braun auf 2
weiß auf 3
orange auf 2
8
8.5
des
