Montage

6.1 Montage Wechselrichter
6.1.3 Montage
Zur Installation des Home – Wechselrichters an der Wand wie folgt vorgehen:
Montage der Wandhalterung
46 / 101

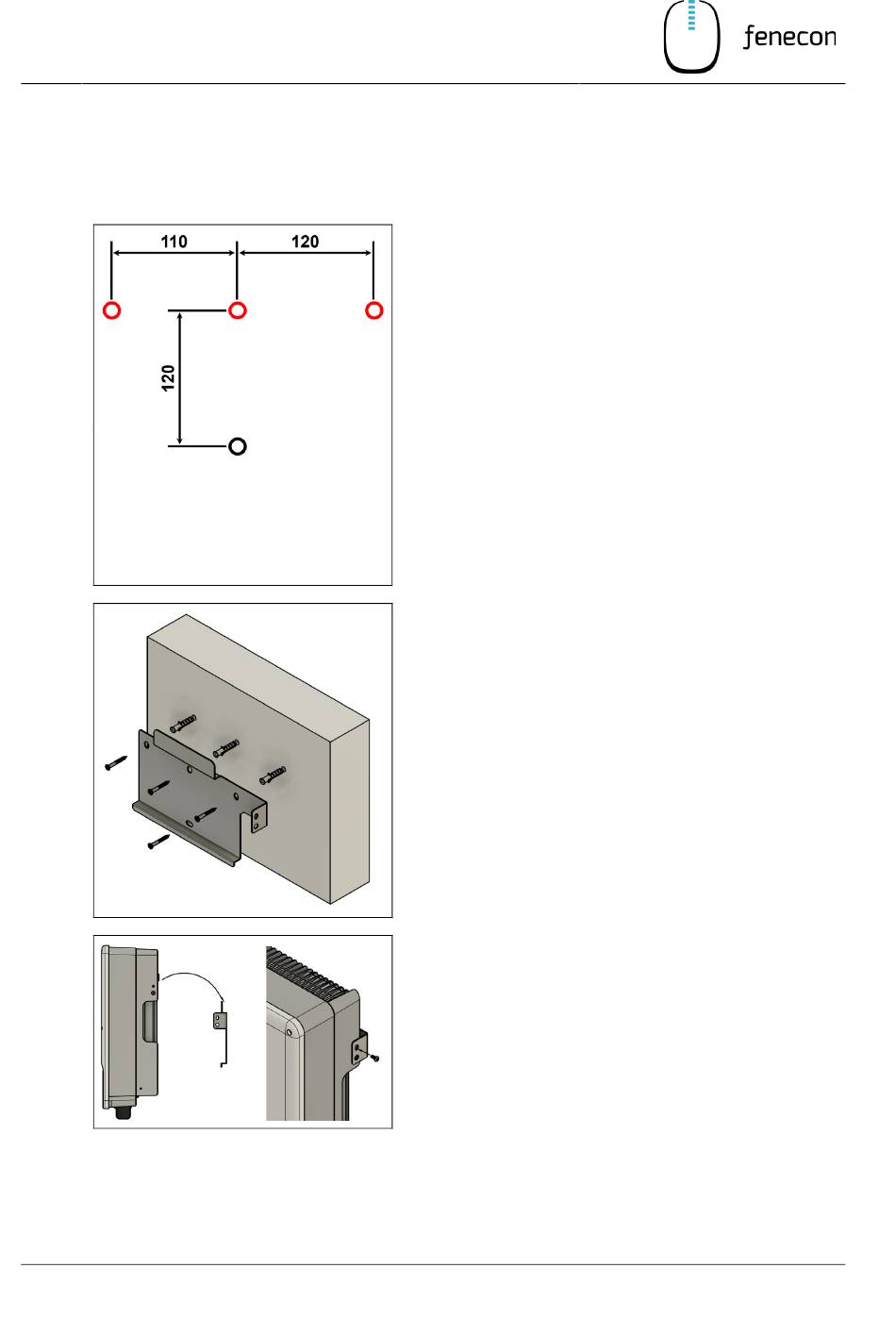

1. Zur Befestigung des Wechselrichters nach den ange-
gebenen Maßen 8 mm Löcher für die beiliegenden
Dübel bohren
2. Wenn der Wechselrichter über den Batterieturm in-
stalliert werden soll, dann dient folgende Tabelle als
Anhaltspunkt für die Bemaßung vom Boden zu den
oberen Löchern. Nach oben sollte noch 435 mm Platz
zur Decke sein, um die Mindestabstände einzuhalten.
8,8 kWh 1800 mm
11,0 kWh 1930 mm
13,2 kWh 2060 mm
15,4 kWh 2190 mm
17,6 kWh 2320 mm
19,8 kWh 2455 mm
22,0 kWh 2585 mm
3. Die Wandhalterung an der Wand befestigen. Hierfür
liegen Dübel und Schrauben bei. Es muss immer die
Beschaffenheit der Wand beachtet werden, ob die
Dübel verwendet werden können.
4. Den Wechselrichter, mit Hilfe des Bügels an der Rück-
seite, an die Wandhalterung hängen.
5. Anschließend an der rechten Seite mit Hilfe der
Schraube sichern.
