Ems-Box - Anschlussbelegung; Abbildung 3: Anschlussbelegung - Ems-Box - Fenecon Home Montage- Und Serviceanleitung

3 Technische Daten
3.3 Technische Daten – Home – EMS-Box
3.3.2 EMS-Box – Anschlussbelegung

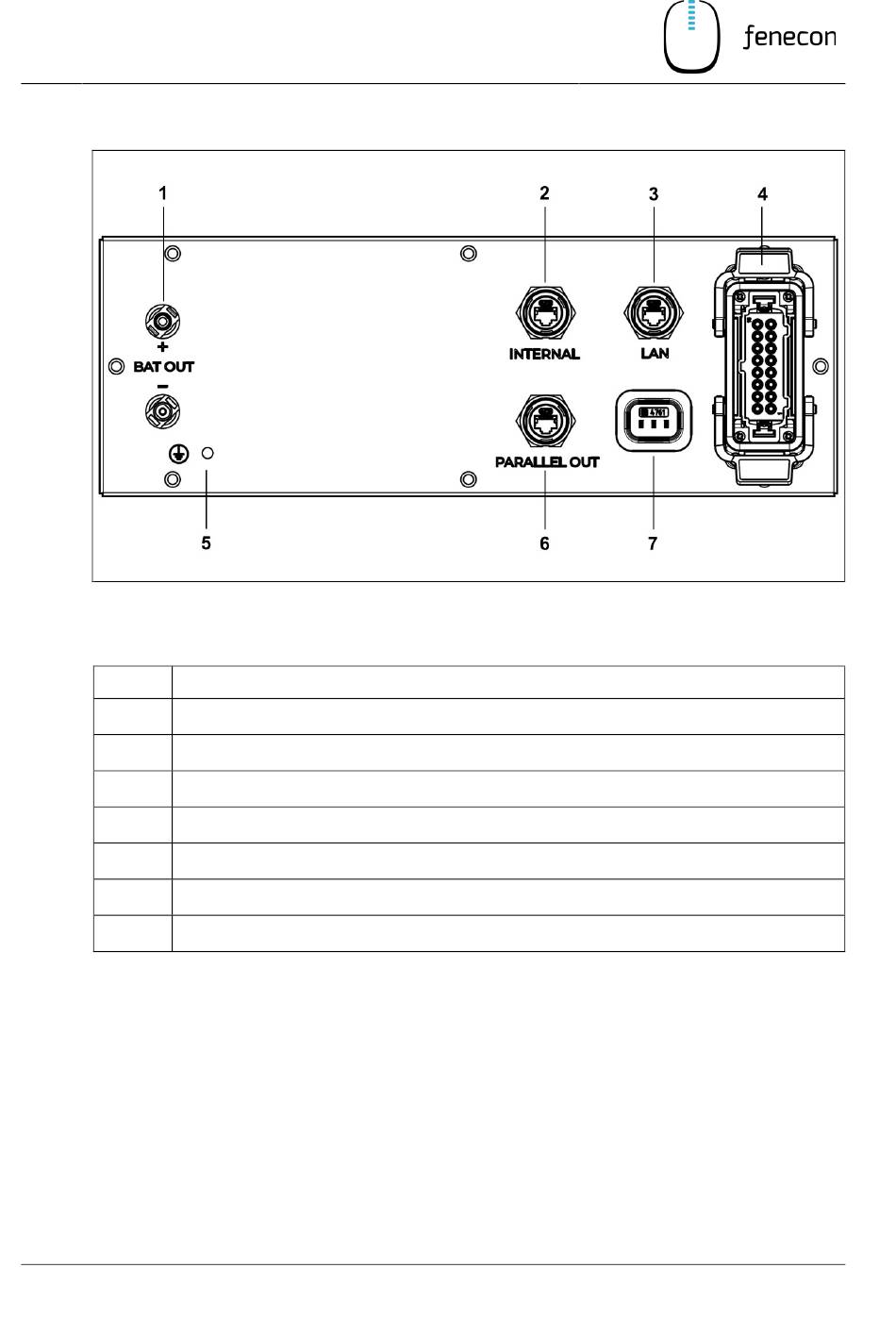

Abbildung 3:
Tabelle 9:
Pos.
Batterie Anschluss zum Wechselrichter (MC4)
1
Ansteuerung weiterer Verbraucher (z.B. Ladesäule; RJ45)
2
Anbindung Kundennetzwerk (LAN) RJ45 (nicht im Lieferumfang enthalten)
3
Kommunikation Wechselrichter, Relaisausgänge; Digitale Eingänge
4
Erdungsanschluss
5
Kommunikationsausgang für Parallelschaltung mehrerer Batterien
6
Spannungsversorgung z. B. NYM-I 3x1,5 mm
7
18 / 101
Anschlussbelegung – EMS-Box
Anschlussbelegung – EMS-Box
Beschreibung
(nicht im Lieferumfang enthalten)
2
Montage- und Serviceanleitung FENECON Home
