FEMS Erweiterungen

7.5 Erweiterung des Batterieturms um einen oder mehrere
Batterietürme
8 FEMS Erweiterungen
Für die nachfolgenden FEMS Erweiterungen können direkt am (ersten) Batterieturm die integrier-
ten Relais verwendet werden. Hierfür sind verschiedene Pins am 16-poligen Anschlussstecker vor-
gesehen. Insgesamt stehen drei freie Relaiskanäle zur Verfügung.
Es können nicht alle Apps gleichzeitig angeschlossen werden.
Für weitere Informationen der nachfolgenden Apps besuchen Sie unserer Homepage.
https://fenecon.de/fems/
Der Harting-Stecker darf mit maximal 10 A belastet werden, somit sind die Verbraucher mit 10 A
vorzusichern.
HINWEIS
Falls die drei integrierten Relais nicht reichen, kann ein externes 8-Kanal Relaisboard über Ether-
net angebunden werden.
Tabelle 30:
Pos.
Anschluss RS485
1
Zusätzlicher PE
2
Digitale Eingänge DI1-DI4 (derzeit nicht verfügbar)
3
+12 V DC
4
Relais 1
5
Relais 2
6
Relais 3
7
78 / 101

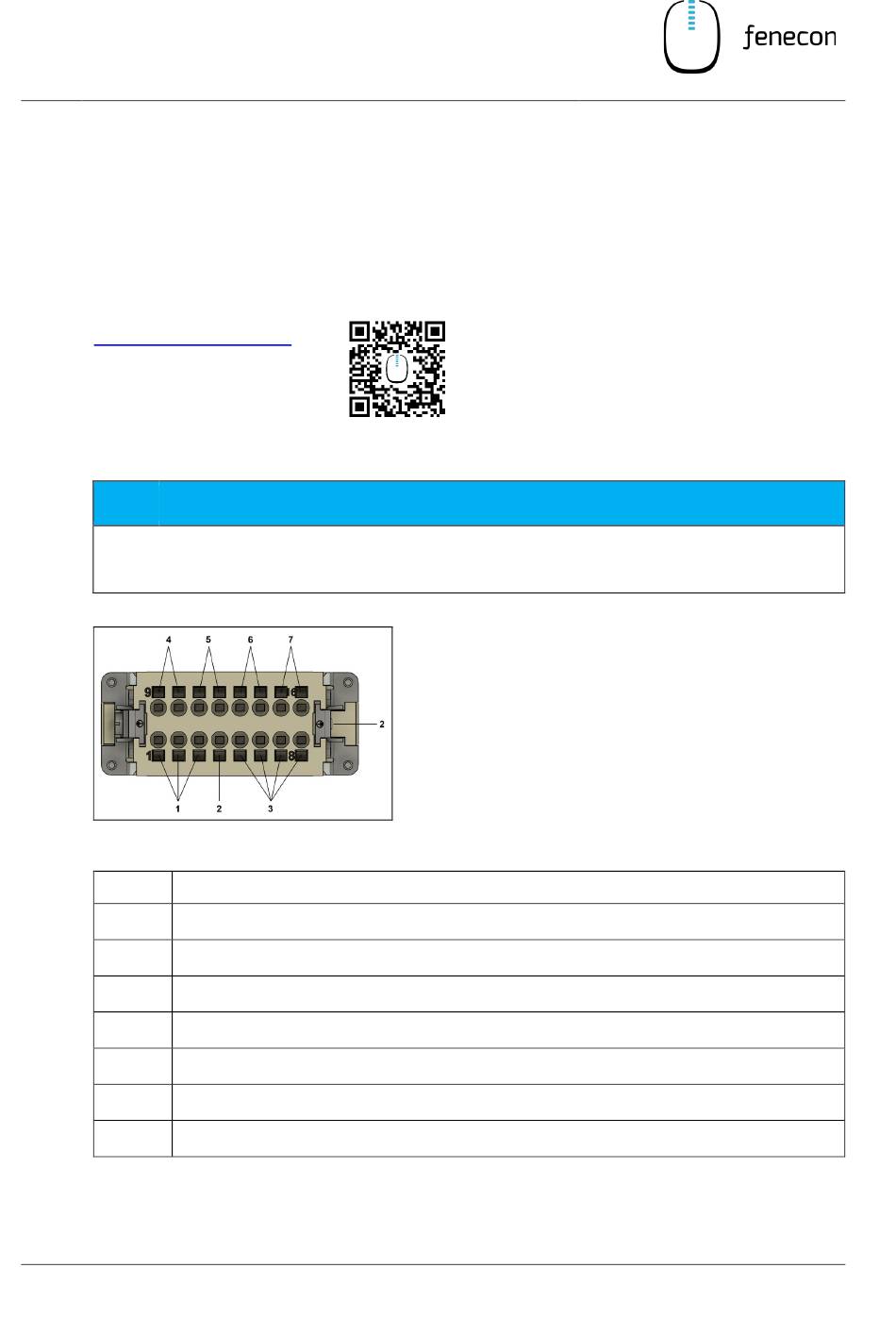

Stecker Pinbelegung
Nachfolgend ist die Pinbelegung des Harting-Steckers
im Detail zu sehen.
Beschreibung
Montage- und Serviceanleitung FENECON Home
