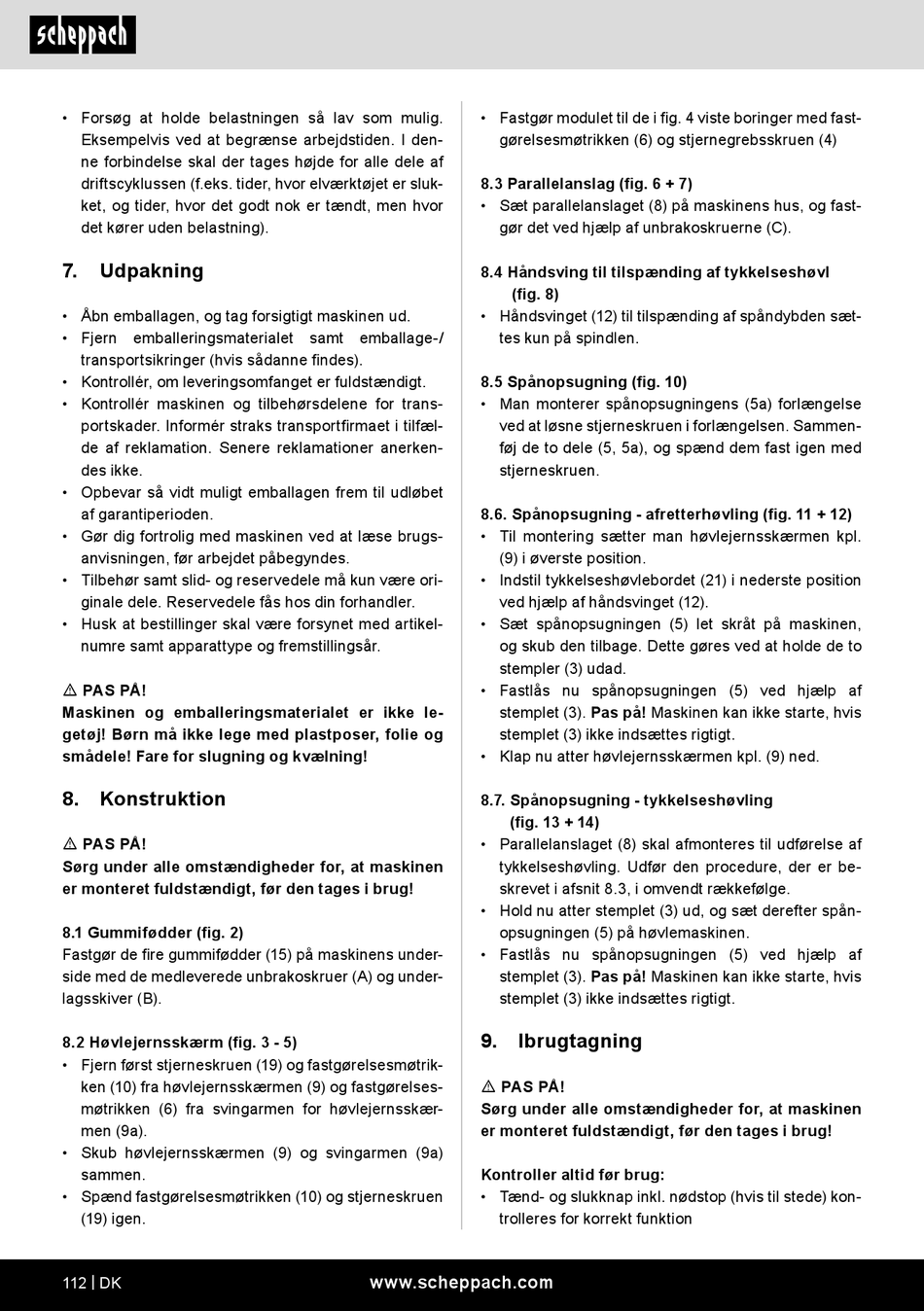

• Forsøg at holde belastningen så lav som mulig.
Eksempelvis ved at begrænse arbejdstiden. I den-
ne forbindelse skal der tages højde for alle dele af
driftscyklussen (f.eks. tider, hvor elværktøjet er sluk-
ket, og tider, hvor det godt nok er tændt, men hvor
det kører uden belastning).
7.

Udpakning

• Åbn emballagen, og tag forsigtigt maskinen ud.
• Fjern emballeringsmaterialet samt emballage-/
transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér maskinen og tilbehørsdelene for trans-
portskader. Informér straks transportfirmaet i tilfæl-
de af reklamation. Senere reklamationer anerken-
des ikke.
• Opbevar så vidt muligt emballagen frem til udløbet
af garantiperioden.
• Gør dig fortrolig med maskinen ved at læse brugs-
anvisningen, før arbejdet påbegyndes.
• Tilbehør samt slid- og reservedele må kun være ori-
ginale dele. Reservedele fås hos din forhandler.
• Husk at bestillinger skal være forsynet med artikel-
numre samt apparattype og fremstillingsår.
m PAS PÅ!
Maskinen og emballeringsmaterialet er ikke le-
getøj! Børn må ikke lege med plastposer, folie og
smådele! Fare for slugning og kvælning!

8. Konstruktion

m PAS PÅ!
Sørg under alle omstændigheder for, at maskinen
er monteret fuldstændigt, før den tages i brug!
8.1 Gummifødder (fig. 2)
Fastgør de fire gummifødder (15) på maskinens under-
side med de medleverede unbrakoskruer (A) og under-
lagsskiver (B).
8.2 Høvlejernsskærm (fig. 3 - 5)
• Fjern først stjerneskruen (19) og fastgørelsesmøtrik-
ken (10) fra høvlejernsskærmen (9) og fastgørelses-
møtrikken (6) fra svingarmen for høvlejernsskær-
men (9a).
• Skub høvlejernsskærmen (9) og svingarmen (9a)
sammen.
• Spænd fastgørelsesmøtrikken (10) og stjerneskruen
(19) igen.
112 | DK
• Fastgør modulet til de i fig. 4 viste boringer med fast-
gørelsesmøtrikken (6) og stjernegrebsskruen (4)
8.3 Parallelanslag (fig. 6 + 7)
• Sæt parallelanslaget (8) på maskinens hus, og fast-
gør det ved hjælp af unbrakoskruerne (C).
8.4 Håndsving til tilspænding af tykkelseshøvl
(fig. 8)
• Håndsvinget (12) til tilspænding af spåndybden sæt-
tes kun på spindlen.
8.5 Spånopsugning (fig. 10)
• Man monterer spånopsugningens (5a) forlængelse
ved at løsne stjerneskruen i forlængelsen. Sammen-
føj de to dele (5, 5a), og spænd dem fast igen med
stjerneskruen.
8.6. Spånopsugning - afretterhøvling (fig. 11 + 12)
• Til montering sætter man høvlejernsskærmen kpl.
(9) i øverste position.
• Indstil tykkelseshøvlebordet (21) i nederste position
ved hjælp af håndsvinget (12).
• Sæt spånopsugningen (5) let skråt på maskinen,
og skub den tilbage. Dette gøres ved at holde de to
stempler (3) udad.
• Fastlås nu spånopsugningen (5) ved hjælp af
stemplet (3). Pas på! Maskinen kan ikke starte, hvis
stemplet (3) ikke indsættes rigtigt.
• Klap nu atter høvlejernsskærmen kpl. (9) ned.
8.7. Spånopsugning - tykkelseshøvling
(fig. 13 + 14)
• Parallelanslaget (8) skal afmonteres til udførelse af
tykkelseshøvling. Udfør den procedure, der er be-
skrevet i afsnit 8.3, i omvendt rækkefølge.
• Hold nu atter stemplet (3) ud, og sæt derefter spån-
opsugningen (5) på høvlemaskinen.
• Fastlås nu spånopsugningen (5) ved hjælp af
stemplet (3). Pas på! Maskinen kan ikke starte, hvis
stemplet (3) ikke indsættes rigtigt.
9.

Ibrugtagning

m PAS PÅ!
Sørg under alle omstændigheder for, at maskinen
er monteret fuldstændigt, før den tages i brug!
Kontroller altid før brug:
• Tænd- og slukknap inkl. nødstop (hvis til stede) kon-
trolleres for korrekt funktion
