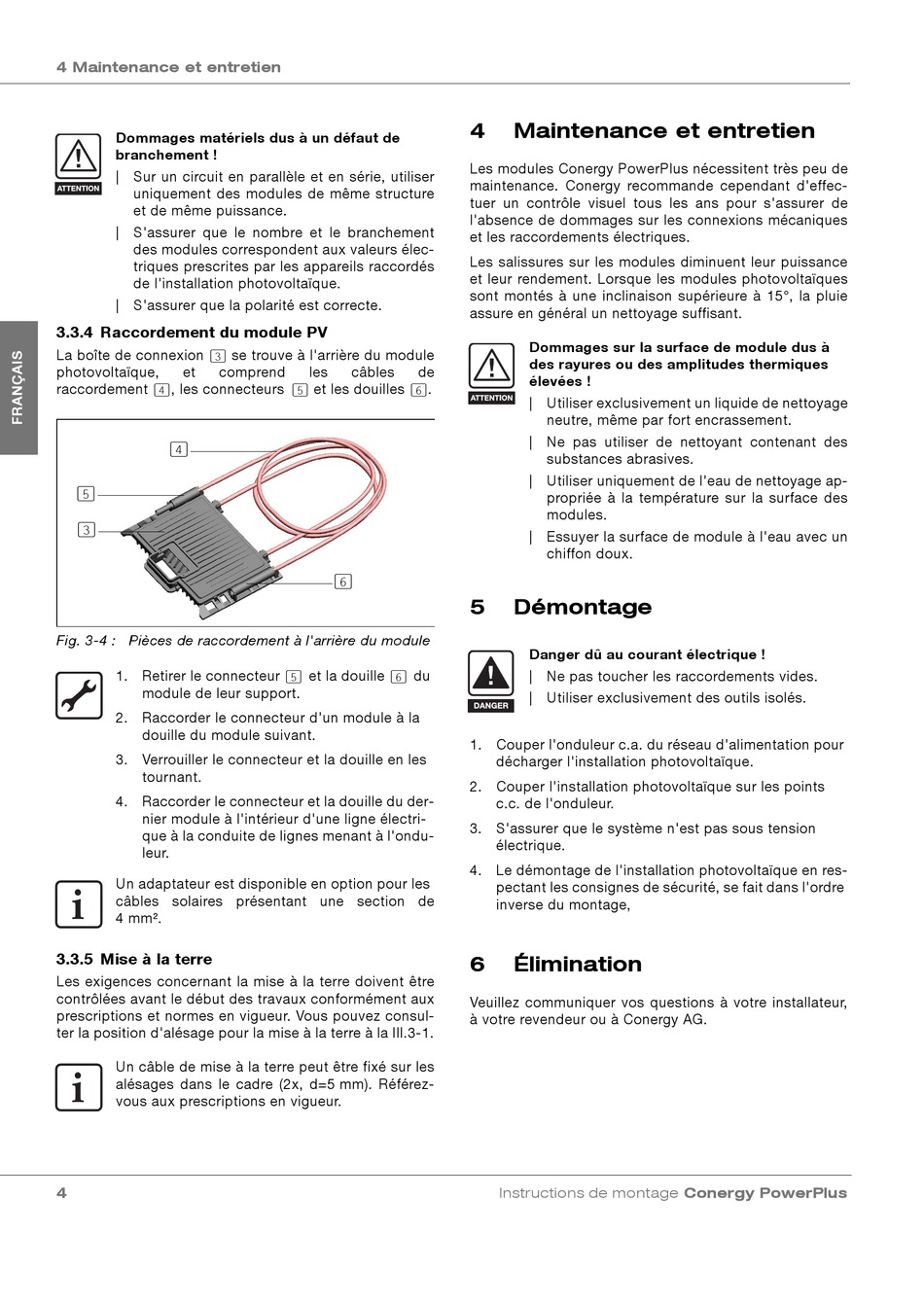

4 Maintenance et entretien

Dommages matériels dus à un défaut de
branchement !
| Sur un circuit en parallèle et en série, utiliser
uniquement des modules de même structure
et de même puissance.
| S'assurer que le nombre et le branchement
des modules correspondent aux valeurs élec-
triques prescrites par les appareils raccordés
de l'installation photovoltaïque.
| S'assurer que la polarité est correcte.
3.3.4 Raccordement du module PV
La boîte de connexion (3)
photovoltaïque, et comprend
raccordement (4) , les connecteurs
(4)
(5)
(3)
Fig. 3-4 : Pièces de raccordement à l'arrière du module
1. Retirer le connecteur
module de leur support.
2. Raccorder le connecteur d'un module à la
douille du module suivant.
3. Verrouiller le connecteur et la douille en les
tournant.
4. Raccorder le connecteur et la douille du der-
nier module à l'intérieur d'une ligne électri-
que à la conduite de lignes menant à l'ondu-
leur.
Un adaptateur est disponible en option pour les
câbles solaires présentant une section de
4 mm².
3.3.5 Mise à la terre
Les exigences concernant la mise à la terre doivent être
contrôlées avant le début des travaux conformément aux
prescriptions et normes en vigueur. Vous pouvez consul-
ter la position d'alésage pour la mise à la terre à la Ill.3-1.
Un câble de mise à la terre peut être fixé sur les
alésages dans le cadre (2x, d=5 mm). Référez-
vous aux prescriptions en vigueur.
4
se trouve à l'arrière du module
les câbles
(5) et les douilles
(6)
(5) et la douille (6)
4 Maintenance et entretien
Les modules Conergy PowerPlus nécessitent très peu de
maintenance. Conergy recommande cependant d'effec-
tuer un contrôle visuel tous les ans pour s'assurer de
l'absence de dommages sur les connexions mécaniques
et les raccordements électriques.
Les salissures sur les modules diminuent leur puissance
et leur rendement. Lorsque les modules photovoltaïques
sont montés à une inclinaison supérieure à 15°, la pluie
assure en général un nettoyage suffisant.
Dommages sur la surface de module dus à
des rayures ou des amplitudes thermiques
de
élevées !
(6) .
| Utiliser exclusivement un liquide de nettoyage
neutre, même par fort encrassement.
| Ne pas utiliser de nettoyant contenant des
substances abrasives.
| Utiliser uniquement de l'eau de nettoyage ap-
propriée à la température sur la surface des
modules.
| Essuyer la surface de module à l'eau avec un
chiffon doux.
5 Démontage
Danger dû au courant électrique !
du | Ne pas toucher les raccordements vides.
| Utiliser exclusivement des outils isolés.
1. Couper l'onduleur c.a. du réseau d'alimentation pour
décharger l'installation photovoltaïque.
2. Couper l'installation photovoltaïque sur les points
c.c. de l'onduleur.
3. S'assurer que le système n'est pas sous tension
électrique.
4. Le démontage de l'installation photovoltaïque en res-
pectant les consignes de sécurité, se fait dans l'ordre
inverse du montage,
6 Élimination
Veuillez communiquer vos questions à votre installateur,
à votre revendeur ou à Conergy AG.
Instructions de montage Conergy PowerPlus
