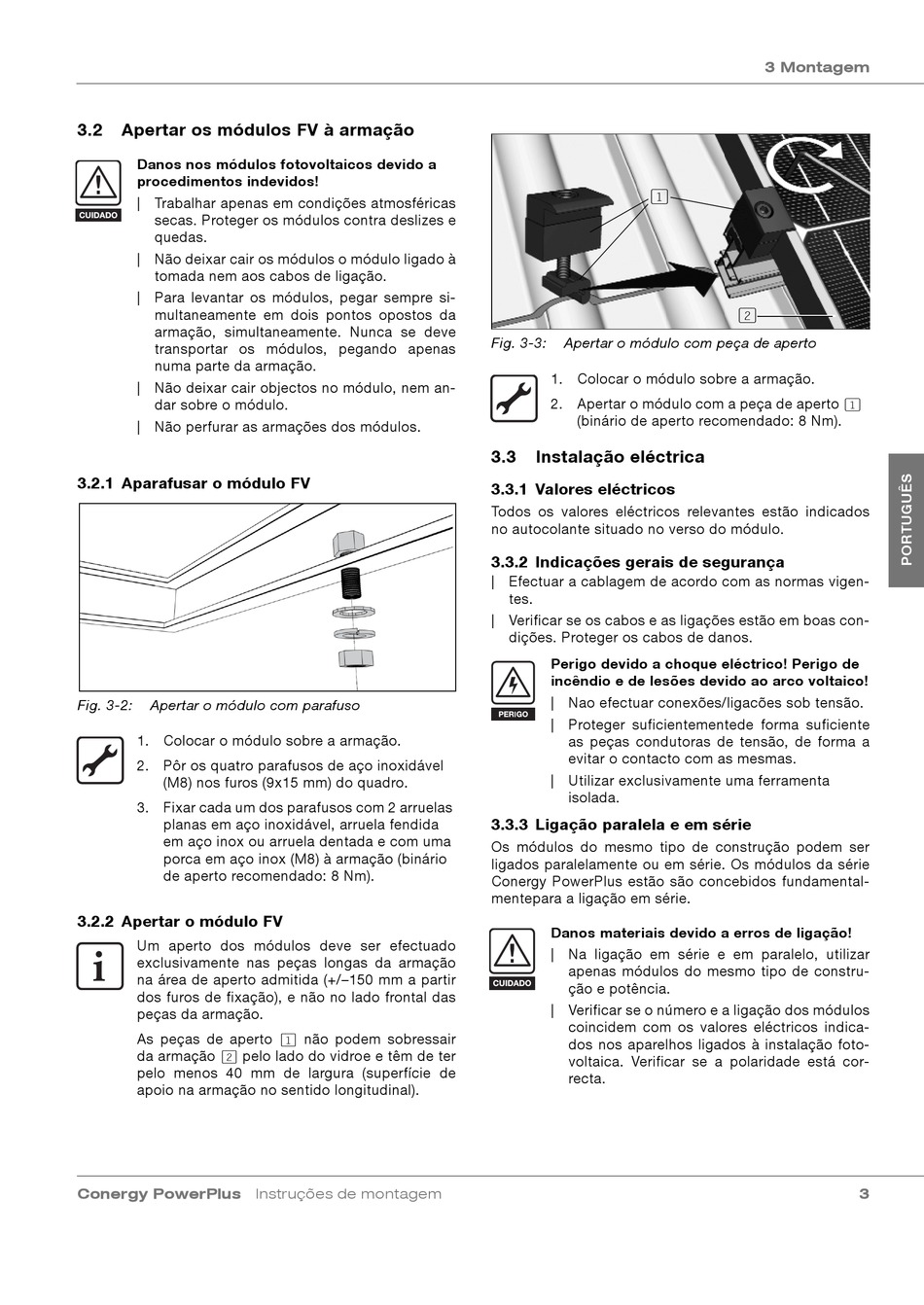

3.2 Apertar os módulos FV à armação
Danos nos módulos fotovoltaicos devido a
procedimentos indevidos!
| Trabalhar apenas em condições atmosféricas
CUIDADO
secas. Proteger os módulos contra deslizes e
quedas.
| Não deixar cair os módulos o módulo ligado à
tomada nem aos cabos de ligação.
| Para levantar os módulos, pegar sempre si-
multaneamente em dois pontos opostos da
armação, simultaneamente. Nunca se deve
transportar os módulos, pegando apenas
numa parte da armação.
| Não deixar cair objectos no módulo, nem an-
dar sobre o módulo.
| Não perfurar as armações dos módulos.
3.2.1 Aparafusar o módulo FV
Fig. 3-2: Apertar o módulo com parafuso
1. Colocar o módulo sobre a armação.
2. Pôr os quatro parafusos de aço inoxidável
(M8) nos furos (9x15 mm) do quadro.
3. Fixar cada um dos parafusos com 2 arruelas
planas em aço inoxidável, arruela fendida
em aço inox ou arruela dentada e com uma
porca em aço inox (M8) à armação (binário
de aperto recomendado: 8 Nm).
3.2.2 Apertar o módulo FV
Um aperto dos módulos deve ser efectuado
exclusivamente nas peças longas da armação
na área de aperto admitida (+/–150 mm a partir
dos furos de fixação), e não no lado frontal das
peças da armação.
As peças de aperto
[2]
da armação pelo lado do vidroe e têm de ter
pelo menos 40 mm de largura (superfície de
apoio na armação no sentido longitudinal).
Conergy PowerPlus
[1] não podem sobressair
Instruções de montagem
(1)
Fig. 3-3: Apertar o módulo com peça de aperto
1. Colocar o módulo sobre a armação.
2. Apertar o módulo com a peça de aperto
(binário de aperto recomendado: 8 Nm).
3.3 Instalação eléctrica
3.3.1 Valores eléctricos
Todos os valores eléctricos relevantes estão indicados
no autocolante situado no verso do módulo.
3.3.2 Indicações gerais de segurança
| Efectuar a cablagem de acordo com as normas vigen-
tes.
| Verificar se os cabos e as ligações estão em boas con-
dições. Proteger os cabos de danos.
Perigo devido a choque eléctrico! Perigo de
incêndio e de lesões devido ao arco voltaico!
| Nao efectuar conexões/ligacões sob tensão.
| Proteger suficientementede forma suficiente
as peças condutoras de tensão, de forma a
evitar o contacto com as mesmas.
| Utilizar exclusivamente uma ferramenta
isolada.
3.3.3 Ligação paralela e em série
Os módulos do mesmo tipo de construção podem ser
ligados paralelamente ou em série. Os módulos da série
Conergy PowerPlus estão são concebidos fundamental-
mentepara a ligação em série.
Danos materiais devido a erros de ligação!
| Na ligação em série e em paralelo, utilizar
apenas módulos do mesmo tipo de constru-
CUIDADO
ção e potência.
| Verificar se o número e a ligação dos módulos
coincidem com os valores eléctricos indica-
dos nos aparelhos ligados à instalação foto-
voltaica. Verificar se a polaridade está cor-
recta.
