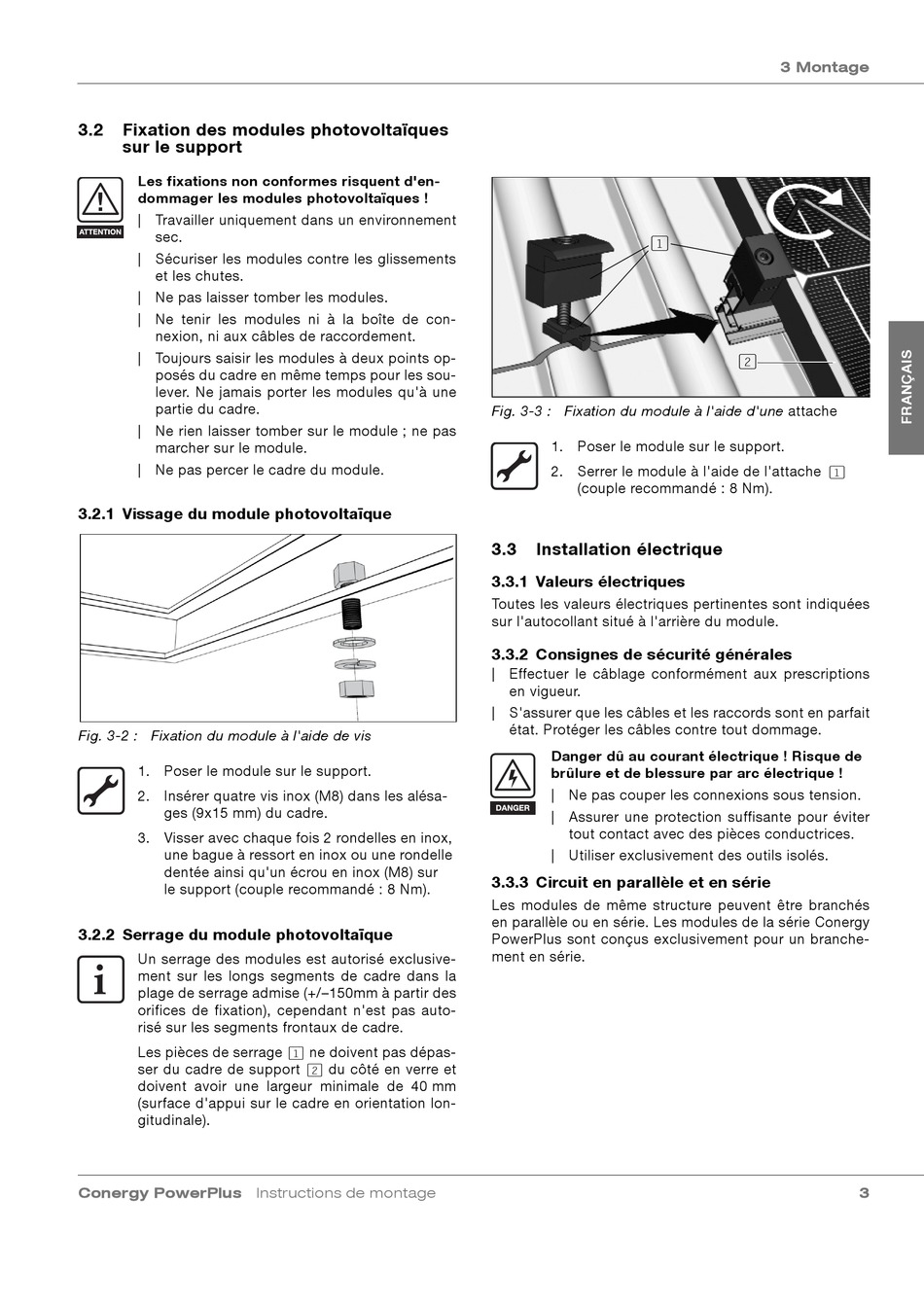

3.2 Fixation des modules photovoltaïques
sur le support
Les fixations non conformes risquent d'en-
dommager les modules photovoltaïques !
| Travailler uniquement dans un environnement
sec.
| Sécuriser les modules contre les glissements
et les chutes.
| Ne pas laisser tomber les modules.
| Ne tenir les modules ni à la boîte de con-
nexion, ni aux câbles de raccordement.
| Toujours saisir les modules à deux points op-
posés du cadre en même temps pour les sou-
lever. Ne jamais porter les modules qu'à une
partie du cadre.
| Ne rien laisser tomber sur le module ; ne pas
marcher sur le module.
| Ne pas percer le cadre du module.
3.2.1 Vissage du module photovoltaïque
Fig. 3-2 : Fixation du module à l'aide de vis
1. Poser le module sur le support.
2. Insérer quatre vis inox (M8) dans les alésa-
ges (9x15 mm) du cadre.
3. Visser avec chaque fois 2 rondelles en inox,
une bague à ressort en inox ou une rondelle
dentée ainsi qu'un écrou en inox (M8) sur
le support (couple recommandé : 8 Nm).
3.2.2 Serrage du module photovoltaïque
Un serrage des modules est autorisé exclusive-
ment sur les longs segments de cadre dans la
plage de serrage admise (+/–150mm à partir des
orifices de fixation), cependant n'est pas auto-
risé sur les segments frontaux de cadre.
Les pièces de serrage
ser du cadre de support
doivent avoir une largeur minimale de 40 mm
(surface d'appui sur le cadre en orientation lon-
gitudinale).
Conergy PowerPlus
[1] ne doivent pas dépas-
[2] du côté en verre et
Instructions de montage
(1)
Fig. 3-3 : Fixation du module à l'aide d'une attache
1. Poser le module sur le support.
2. Serrer le module à l'aide de l'attache
(couple recommandé : 8 Nm).
3.3 Installation électrique
3.3.1 Valeurs électriques
Toutes les valeurs électriques pertinentes sont indiquées
sur l'autocollant situé à l'arrière du module.
3.3.2 Consignes de sécurité générales
| Effectuer le câblage conformément aux prescriptions
en vigueur.
| S'assurer que les câbles et les raccords sont en parfait
état. Protéger les câbles contre tout dommage.
Danger dû au courant électrique ! Risque de
brûlure et de blessure par arc électrique !
| Ne pas couper les connexions sous tension.
| Assurer une protection suffisante pour éviter
tout contact avec des pièces conductrices.
| Utiliser exclusivement des outils isolés.
3.3.3 Circuit en parallèle et en série
Les modules de même structure peuvent être branchés
en parallèle ou en série. Les modules de la série Conergy
PowerPlus sont conçus exclusivement pour un branche-
ment en série.
