Instalación Eléctrica - Conergy PowerPlus Montageanleitung

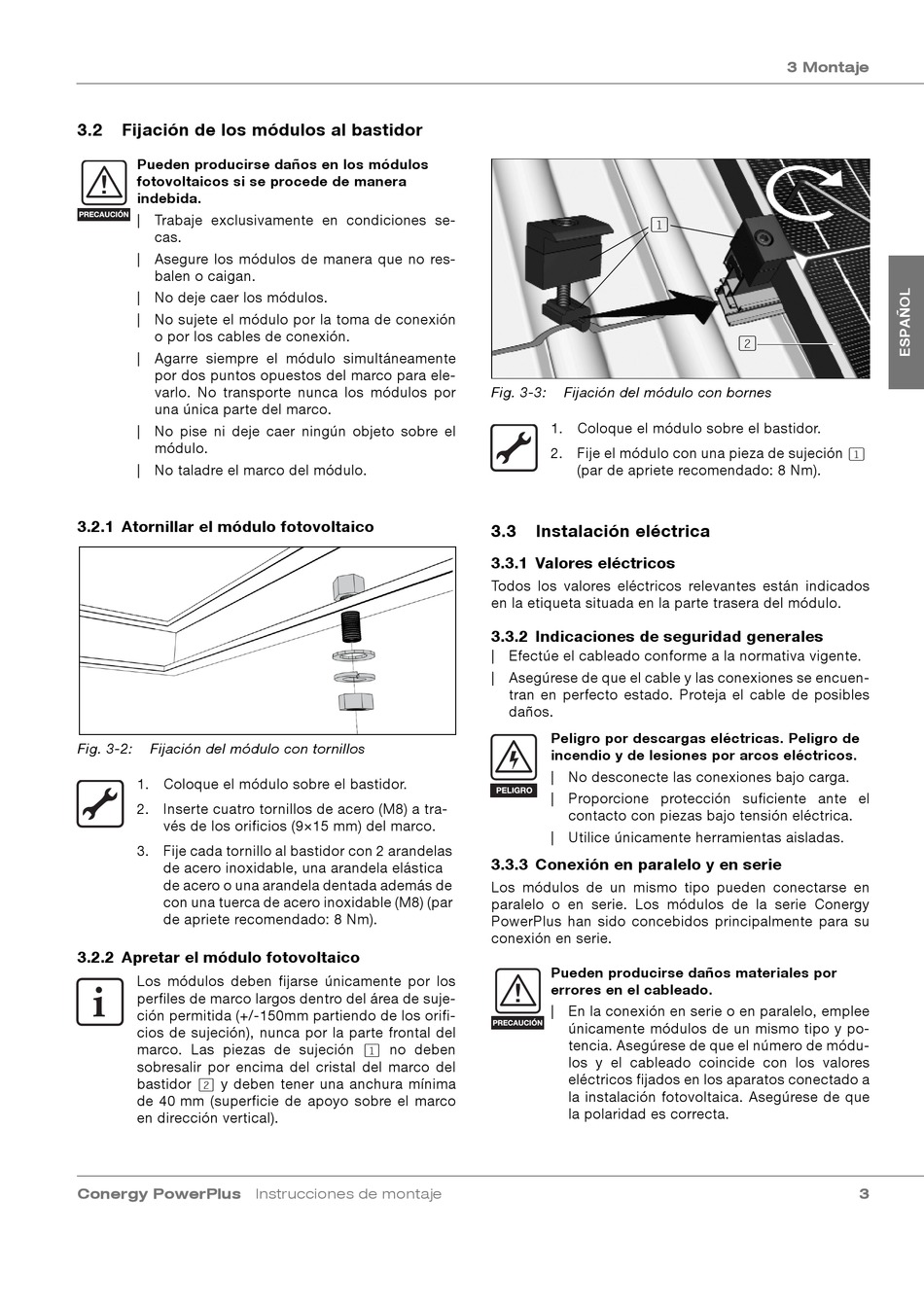

3.2 Fijación de los módulos al bastidor
Pueden producirse daños en los módulos
fotovoltaicos si se procede de manera
indebida.
PRECAUCIÓN
| Trabaje exclusivamente en condiciones se-
cas.
| Asegure los módulos de manera que no res-
balen o caigan.
| No deje caer los módulos.
| No sujete el módulo por la toma de conexión
o por los cables de conexión.
| Agarre siempre el módulo simultáneamente
por dos puntos opuestos del marco para ele-
varlo. No transporte nunca los módulos por
una única parte del marco.
| No pise ni deje caer ningún objeto sobre el
módulo.
| No taladre el marco del módulo.
3.2.1 Atornillar el módulo fotovoltaico
Fig. 3-2: Fijación del módulo con tornillos
1. Coloque el módulo sobre el bastidor.
2. Inserte cuatro tornillos de acero (M8) a tra-
vés de los orificios (9×15 mm) del marco.
3. Fije cada tornillo al bastidor con 2 arandelas
de acero inoxidable, una arandela elástica
de acero o una arandela dentada además de
con una tuerca de acero inoxidable (M8) (par
de apriete recomendado: 8 Nm).
3.2.2 Apretar el módulo fotovoltaico
Los módulos deben fijarse únicamente por los
perfiles de marco largos dentro del área de suje-
ción permitida (+/-150mm partiendo de los orifi-
cios de sujeción), nunca por la parte frontal del
marco. Las piezas de sujeción
sobresalir por encima del cristal del marco del
bastidor [2] y deben tener una anchura mínima
de 40 mm (superficie de apoyo sobre el marco
en dirección vertical).
Conergy PowerPlus
[1] no deben
Instrucciones de montaje
(1)
Fig. 3-3: Fijación del módulo con bornes
1. Coloque el módulo sobre el bastidor.
2. Fije el módulo con una pieza de sujeción
(par de apriete recomendado: 8 Nm).
3.3 Instalación eléctrica
3.3.1 Valores eléctricos
Todos los valores eléctricos relevantes están indicados
en la etiqueta situada en la parte trasera del módulo.
3.3.2 Indicaciones de seguridad generales
| Efectúe el cableado conforme a la normativa vigente.
| Asegúrese de que el cable y las conexiones se encuen-
tran en perfecto estado. Proteja el cable de posibles
daños.
Peligro por descargas eléctricas. Peligro de
incendio y de lesiones por arcos eléctricos.
| No desconecte las conexiones bajo carga.
| Proporcione protección suficiente ante el
contacto con piezas bajo tensión eléctrica.
| Utilice únicamente herramientas aisladas.
3.3.3 Conexión en paralelo y en serie
Los módulos de un mismo tipo pueden conectarse en
paralelo o en serie. Los módulos de la serie Conergy
PowerPlus han sido concebidos principalmente para su
conexión en serie.
Pueden producirse daños materiales por
errores en el cableado.
| En la conexión en serie o en paralelo, emplee
PRECAUCIÓN
únicamente módulos de un mismo tipo y po-
tencia. Asegúrese de que el número de módu-
los y el cableado coincide con los valores
eléctricos fijados en los aparatos conectado a
la instalación fotovoltaica. Asegúrese de que
la polaridad es correcta.
3 Montaje
(2)
(1)
3
