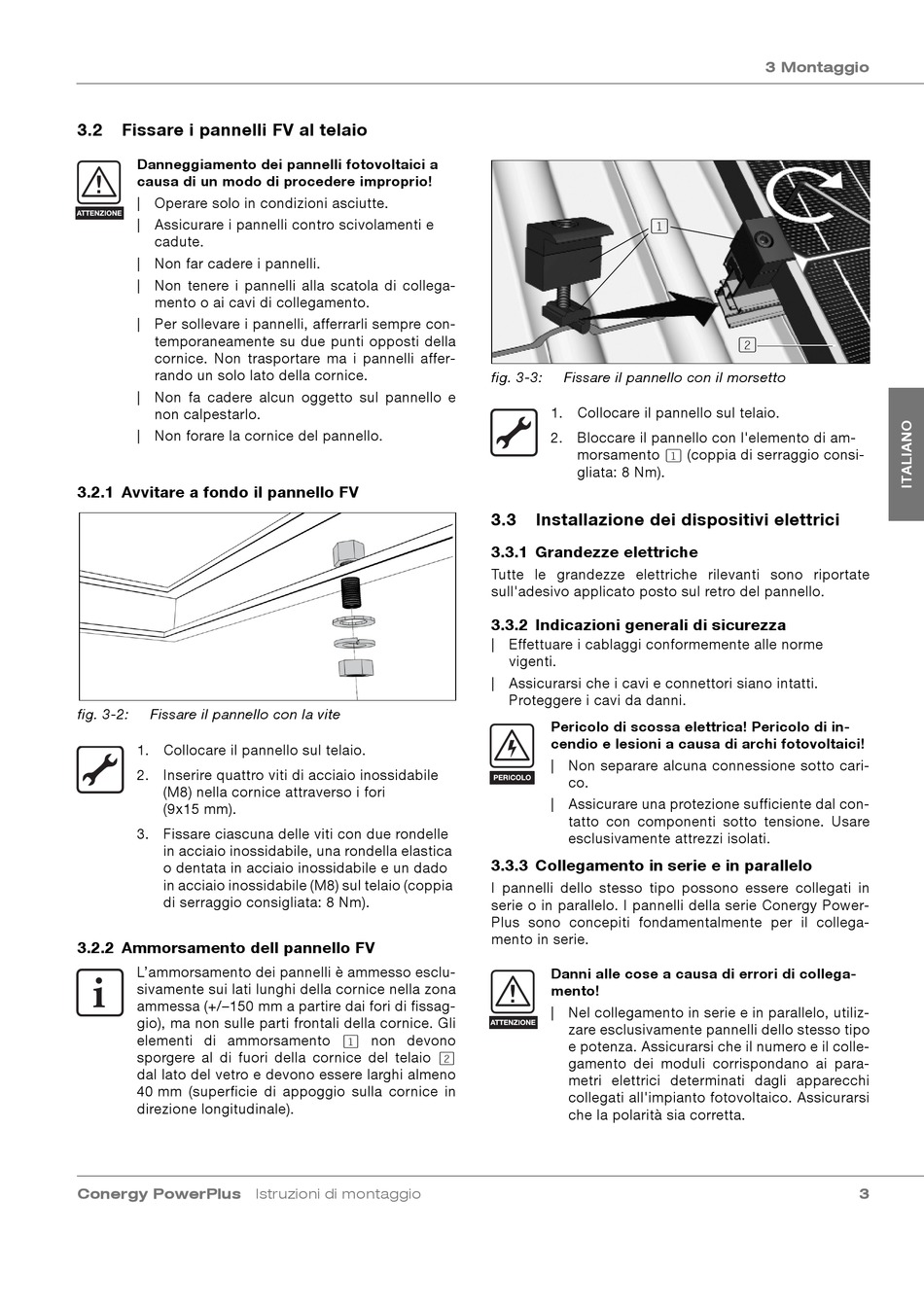

3.2 Fissare i pannelli FV al telaio
Danneggiamento dei pannelli fotovoltaici a
causa di un modo di procedere improprio!
| Operare solo in condizioni asciutte.
| Assicurare i pannelli contro scivolamenti e
cadute.
| Non far cadere i pannelli.
| Non tenere i pannelli alla scatola di collega-
mento o ai cavi di collegamento.
| Per sollevare i pannelli, afferrarli sempre con-
temporaneamente su due punti opposti della
cornice. Non trasportare ma i pannelli affer-
rando un solo lato della cornice.
| Non fa cadere alcun oggetto sul pannello e
non calpestarlo.
| Non forare la cornice del pannello.
3.2.1 Avvitare a fondo il pannello FV
fig. 3-2: Fissare il pannello con la vite
1. Collocare il pannello sul telaio.
2. Inserire quattro viti di acciaio inossidabile
(M8) nella cornice attraverso i fori
(9x15 mm).
3. Fissare ciascuna delle viti con due rondelle
in acciaio inossidabile, una rondella elastica
o dentata in acciaio inossidabile e un dado
in acciaio inossidabile (M8) sul telaio (coppia
di serraggio consigliata: 8 Nm).
3.2.2 Ammorsamento dell pannello FV
L'ammorsamento dei pannelli è ammesso esclu-
sivamente sui lati lunghi della cornice nella zona
ammessa (+/–150 mm a partire dai fori di fissag-
gio), ma non sulle parti frontali della cornice. Gli
elementi di ammorsamento
sporgere al di fuori della cornice del telaio
dal lato del vetro e devono essere larghi almeno
40 mm (superficie di appoggio sulla cornice in
direzione longitudinale).
Conergy PowerPlus
[1]
non devono
Istruzioni di montaggio
fig. 3-3: Fissare il pannello con il morsetto
1. Collocare il pannello sul telaio.
2. Bloccare il pannello con l'elemento di am-
morsamento
gliata: 8 Nm).
3.3 Installazione dei dispositivi elettrici
3.3.1 Grandezze elettriche
Tutte le grandezze elettriche rilevanti sono riportate
sull'adesivo applicato posto sul retro del pannello.
3.3.2 Indicazioni generali di sicurezza
| Effettuare i cablaggi conformemente alle norme
vigenti.
| Assicurarsi che i cavi e connettori siano intatti.
Proteggere i cavi da danni.
Pericolo di scossa elettrica! Pericolo di in-
cendio e lesioni a causa di archi fotovoltaici!
| Non separare alcuna connessione sotto cari-
co.
| Assicurare una protezione sufficiente dal con-
tatto con componenti sotto tensione. Usare
esclusivamente attrezzi isolati.
3.3.3 Collegamento in serie e in parallelo
I pannelli dello stesso tipo possono essere collegati in
serie o in parallelo. I pannelli della serie Conergy Power-
Plus sono concepiti fondamentalmente per il collega-
mento in serie.
Danni alle cose a causa di errori di collega-
mento!
| Nel collegamento in serie e in parallelo, utiliz-
zare esclusivamente pannelli dello stesso tipo
e potenza. Assicurarsi che il numero e il colle-
[2]
gamento dei moduli corrispondano ai para-
metri elettrici determinati dagli apparecchi
collegati all'impianto fotovoltaico. Assicurarsi
che la polarità sia corretta.
3 Montaggio
(1)
(2)
(1) (coppia di serraggio consi-
