4 Maintenance et entretien

3.3.3 Circuit en parallèle et en série
Les modules solaires de même type constructif peuvent être montés
en parallèle. Les modules de cette série sont conçus principalement
pour le montage en série.
Dommages matériels dus à un défaut de
branchement !
| Sur un circuit en parallèle et en série, utiliser unique-
ment des modules solaires de même structure et de
même puissance. Le cas échéant, prendre des mesures
contre la surintensité (par ex. un fusible pour string). Ne
jamais dépasser le courant inverse indiqué pour les mo-
dules solaires.
Nombre maximum de rangées de modules pouvant être
montées en parallèle :
cuit * 1,25) + 1)
| S'assurer que seuls des modules solaires de la même
intensité (I
) sont montés dans un même branche-
MPP
ment en série et s'assurer que les tensions des strings
montés en série sont identiques. Même en cas de faib-
les températures, ne jamais dépasser la tension sys-
tème maximale admise des modules solaires.
Nombre maximum de modules pouvant être montés en
parallèle :
(tension maximale du système / tension à
21
vide * 1,25))
| S'assurer que le nombre et le câblage des modules so-
laires correspondent aux valeurs électriques prescrites
pour les appareils raccordés à l'installation photovol-
taïque.
| S'assurer que la polarité est correcte.
3.3.4 Raccordement du module solaire
La boîte de jonction se trouve à l'arrière du module solaire, et com-
prend les câbles de raccordement, le connecteur femelle et con-
necteur mâle.
Longueur des câbles de raccordement
Section des câbles de raccordement
Plage de température ambiante ad-
mise pour les câbles
3.3.5 Mise à la terre
Les exigences concernant la mise à la terre doivent être contrôlées
avant le début des travaux conformément aux prescriptions et nor-
mes en vigueur.
Les positions des alésages de mise à la terre sont visibles sur la
Fig. 3–1.
Le câble de mise à la terre peut être fixé à l'un des alé-
sages dans le cadre du module.
Éviter la corrosion de contact liée à l'utilisation de diffé-
rents métaux, respecter les couples électrochimiques
des métaux.
Référez-vous aux prescriptions en vigueur.
Exemple : Utilisation d'une vis en acier inoxydable
auto-taraudeuse

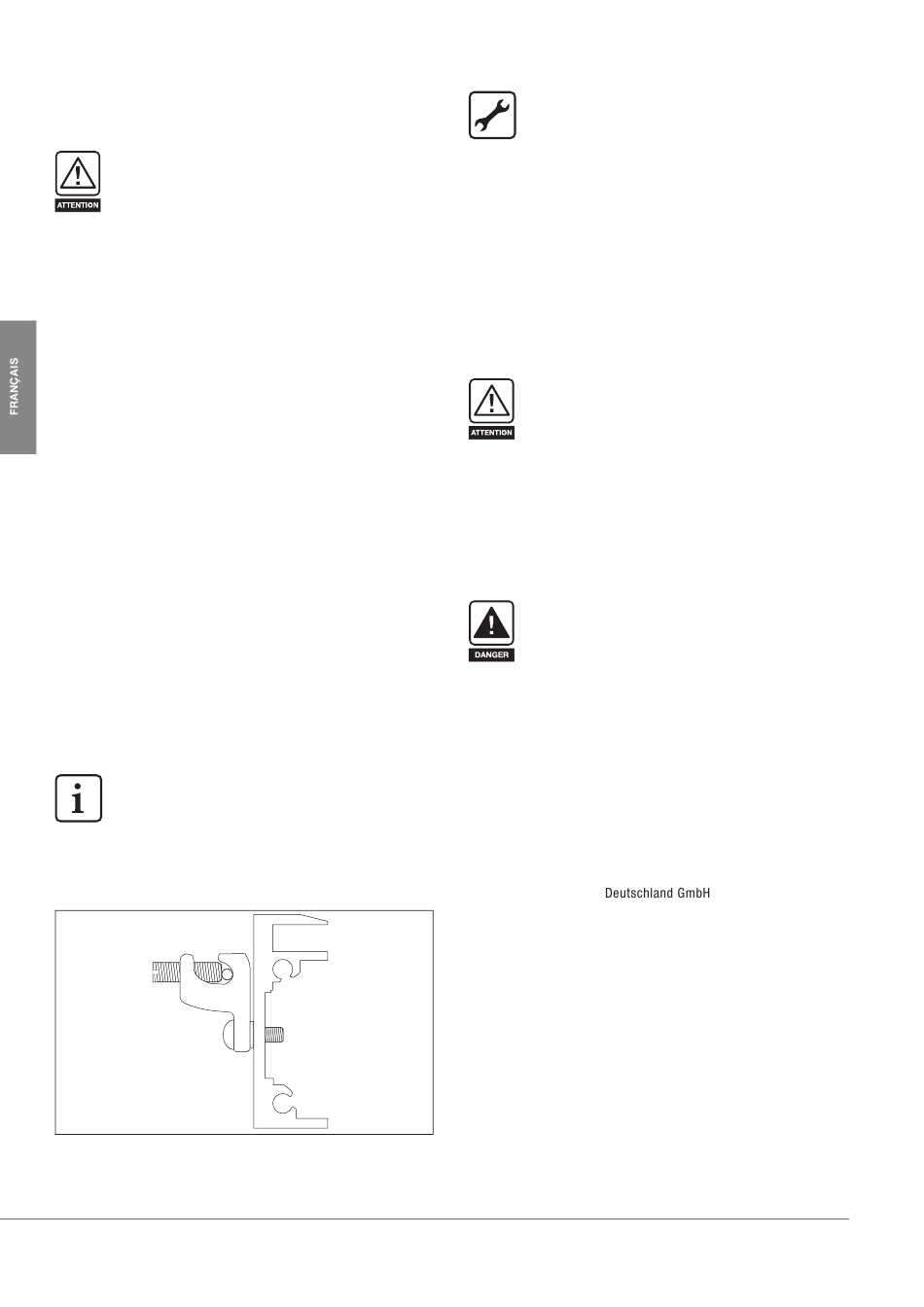

Fig. 3–2:
Introduction d'une vis acier inoxydable autotaraudeuse
dans l'orifice de mise à la terre
3
(fusible / courant de court-cir-
2
mm
1000
mm
2
4
de
°C
-40
à
°C
+85
Instructions de montage
Utilisez une vis en acier inoxydable auto-taraudeuse
adaptée (Ø
mm, longueur maximale
6,3
cosse ronde adaptée et une rondelle crantée en acier
inoxydable auto-taraudeuse (entre la cosse ronde et le
cadre de module).
Sur les installations sur lesquelles un onduleur est utilisé avec un
transformateur, le pôle négatif du générateur solaire doit être mis à
la terre.
4
Maintenance et entre-
tien
Les modules solaires nécessitent une faible maintenance. Conergy
recommande toutefois un contrôle visuel chaque année, la vérifica-
tion du bon état des raccords mécaniques et électriques.
Les salissures sur les modules solaires diminuent leur puissance et
leur rendement. Lorsque les modules solaires sont montés à une
inclinaison supérieure à 15°, la pluie assure en général un nettoy-
age suffisant.
Dommages sur la surface de module solaire
dus à des rayures ou des amplitudes ther-
miques élevées !
| Utiliser exclusivement un liquide de nettoyage neutre,
même par fort encrassement.
| Ne pas utiliser de nettoyant contenant des substances
abrasives.
| Utiliser uniquement de l'eau de nettoyage appropriée à
la température sur la surface des modules solaires.
| Essuyer la surface de module solaire à l'eau avec un
chiffon doux.
| Ne pas frotter ni gratter la saleté incrustée à sec.
5
Démontage
Danger dû au courant électrique !
| Ne pas toucher les parties nues des conducteurs non
raccordés.
| Utiliser exclusivement des outils
isolés.
1. Découpler l'onduleur du réseau d'alimentation par le boitier AC
pour décharger l'installation photovoltaïque.
2. Couper l'installation photovoltaïque avec le sectionneur du boitier
CC à proximité de l'onduleur.
3. S'assurer que le système n'est pas sous tension électrique.
4. Démonter l'installation photovoltaïque en respectant les consignes
de sécurité, comme lors du montage.
6
Élimination
Les modules solaires anciens ou défectueux ne doivent pas être éli-
minés dans les ordures ménagères.
Veuillez communiquer vos questions à votre installateur, à votre
revendeur ou à Conergy
Conergy
PowerPlus 240-260P
mm) avec une
20
