3 Montaje
(A)
1654
mm
(B)
989
mm
(C)
40
mm
(D)
260
mm
(E)
mm
247
(F)
465
mm
(A)
(B)

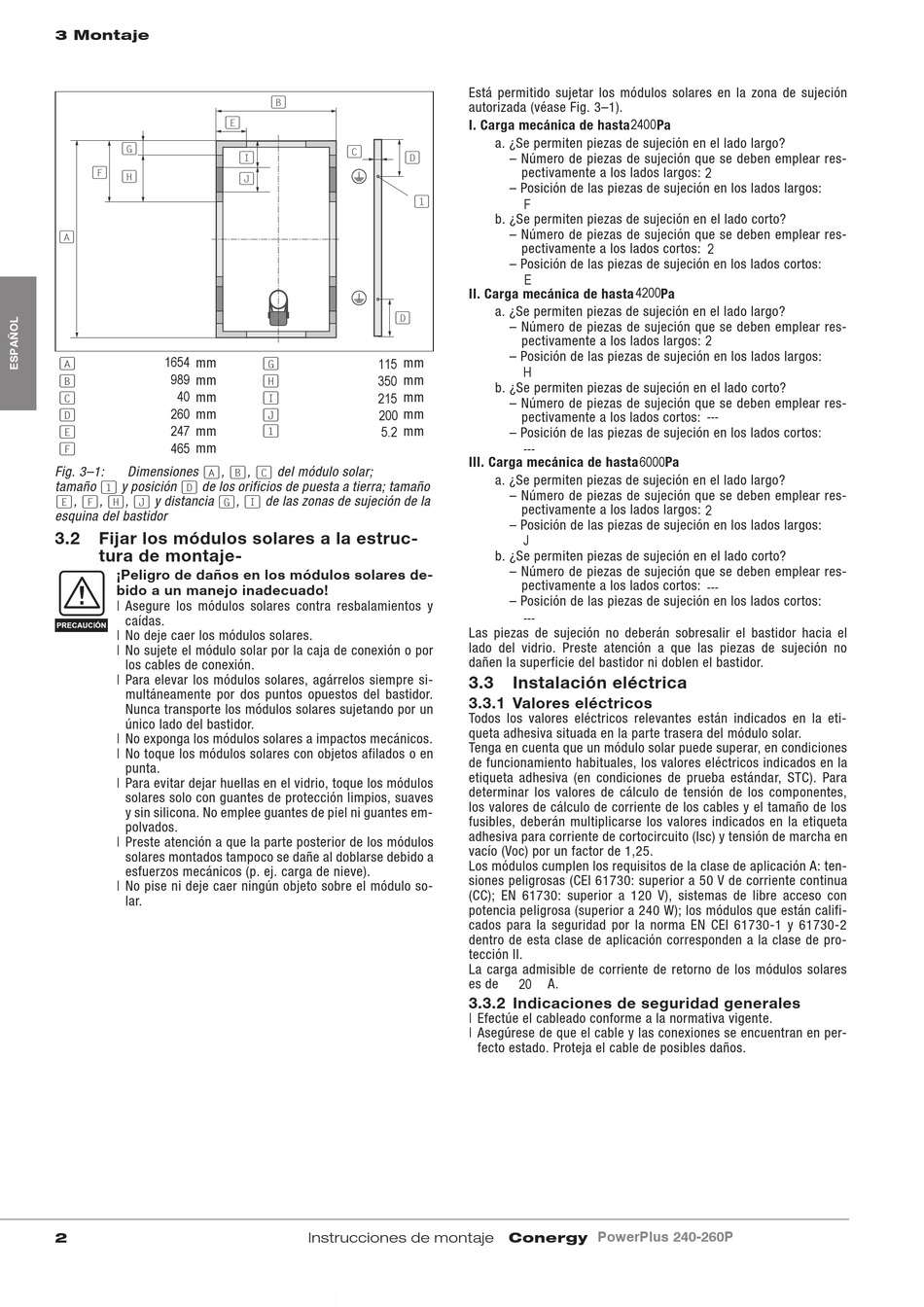

Fig. 3–1:
Dimensiones
,
tamaño
(1)
y posición
(D)
de los orificios de puesta a tierra; tamaño
(E)
,
(F)
,
(H)
,
(J)
y distancia
(G)
esquina del bastidor
3.2
Fijar los módulos solares a la estruc-
tura de montaje-
¡Peligro de daños en los módulos solares de-
bido a un manejo inadecuado!
| Asegure los módulos solares contra resbalamientos y
caídas.
| No deje caer los módulos solares.
| No sujete el módulo solar por la caja de conexión o por
los cables de conexión.
| Para elevar los módulos solares, agárrelos siempre si-
multáneamente por dos puntos opuestos del bastidor.
Nunca transporte los módulos solares sujetando por un
único lado del bastidor.
| No exponga los módulos solares a impactos mecánicos.
| No toque los módulos solares con objetos afilados o en
punta.
| Para evitar dejar huellas en el vidrio, toque los módulos
solares solo con guantes de protección limpios, suaves
y sin silicona. No emplee guantes de piel ni guantes em-
polvados.
| Preste atención a que la parte posterior de los módulos
solares montados tampoco se dañe al doblarse debido a
esfuerzos mecánicos (p. ej. carga de nieve).
| No pise ni deje caer ningún objeto sobre el módulo so-
lar.
2
(G)
mm
115
(H)
mm
350
(I)
mm
215
(J)
mm
200
(1)
mm
5,2
(C)
,
del módulo solar;
,
(I)
de las zonas de sujeción de la
Instrucciones de montaje
Está permitido sujetar los módulos solares en la zona de sujeción
autorizada (véase Fig. 3–1).
I. Carga mecánica de hasta
2400
a. ¿Se permiten piezas de sujeción en el lado largo?
– Número de piezas de sujeción que se deben emplear res-
pectivamente a los lados largos:
– Posición de las piezas de sujeción en los lados largos:
F
b. ¿Se permiten piezas de sujeción en el lado corto?
– Número de piezas de sujeción que se deben emplear res-
pectivamente a los lados cortos:
– Posición de las piezas de sujeción en los lados cortos:
E
4200
II. Carga mecánica de hasta
a. ¿Se permiten piezas de sujeción en el lado largo?
– Número de piezas de sujeción que se deben emplear res-
pectivamente a los lados largos:
– Posición de las piezas de sujeción en los lados largos:
H
b. ¿Se permiten piezas de sujeción en el lado corto?
– Número de piezas de sujeción que se deben emplear res-
pectivamente a los lados cortos:
– Posición de las piezas de sujeción en los lados cortos:
---
III. Carga mecánica de hasta
6000
a. ¿Se permiten piezas de sujeción en el lado largo?
– Número de piezas de sujeción que se deben emplear res-
pectivamente a los lados largos:
– Posición de las piezas de sujeción en los lados largos:
J
b. ¿Se permiten piezas de sujeción en el lado corto?
– Número de piezas de sujeción que se deben emplear res-
pectivamente a los lados cortos:
– Posición de las piezas de sujeción en los lados cortos:
---
Las piezas de sujeción no deberán sobresalir el bastidor hacia el
lado del vidrio. Preste atención a que las piezas de sujeción no
dañen la superficie del bastidor ni doblen el bastidor.
3.3
Instalación eléctrica
3.3.1 Valores eléctricos
Todos los valores eléctricos relevantes están indicados en la eti-
queta adhesiva situada en la parte trasera del módulo solar.
Tenga en cuenta que un módulo solar puede superar, en condiciones
de funcionamiento habituales, los valores eléctricos indicados en la
etiqueta adhesiva (en condiciones de prueba estándar, STC). Para
determinar los valores de cálculo de tensión de los componentes,
los valores de cálculo de corriente de los cables y el tamaño de los
fusibles, deberán multiplicarse los valores indicados en la etiqueta
adhesiva para corriente de cortocircuito (Isc) y tensión de marcha en
vacío (Voc) por un factor de 1,25.
Los módulos cumplen los requisitos de la clase de aplicación A: ten-
siones peligrosas (CEI 61730: superior a 50 V de corriente continua
(CC); EN 61730: superior a 120 V), sistemas de libre acceso con
potencia peligrosa (superior a 240 W); los módulos que están califi-
cados para la seguridad por la norma EN CEI 61730-1 y 61730-2
dentro de esta clase de aplicación corresponden a la clase de pro-
tección II.
La carga admisible de corriente de retorno de los módulos solares
es de
A.
20
3.3.2 Indicaciones de seguridad generales
| Efectúe el cableado conforme a la normativa vigente.
| Asegúrese de que el cable y las conexiones se encuentran en per-
fecto estado. Proteja el cable de posibles daños.
Conergy
PowerPlus 240-260P
Pa
2
2
Pa
2
---
Pa
2
---
