Matrix RXP Bedienungsanleitung Seite 62

Paquete de piezas negro
1

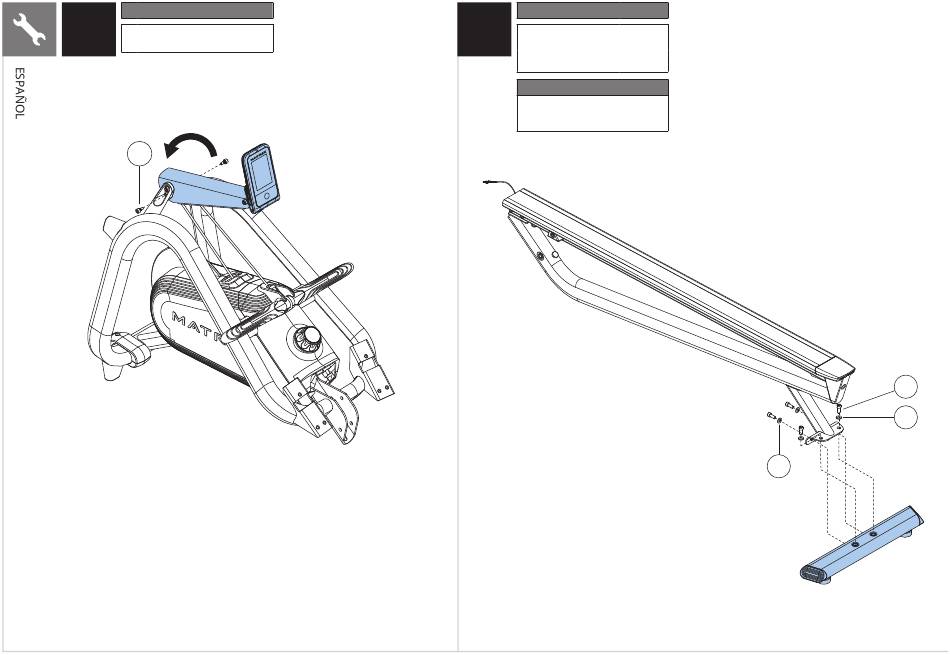

Descripción
A Perno
A
62
Cantidad
2
Gire 30 grados el
mástil de la consola
Paquete de piezas naranja
2
Descripción Cantidad
B Arandela plana 2
C Perno 4
D Arandela de arco 2
Nota:
Apriete el paquete de piezas
del paso 2 con el valor de par:
24,5 Nm / 18 ft-lb
C
B
D
