Matrix RXP Bedienungsanleitung Seite 18

Schwarzes Teileset
1
Beschreibung
A Schraube
A
18
Menge
2

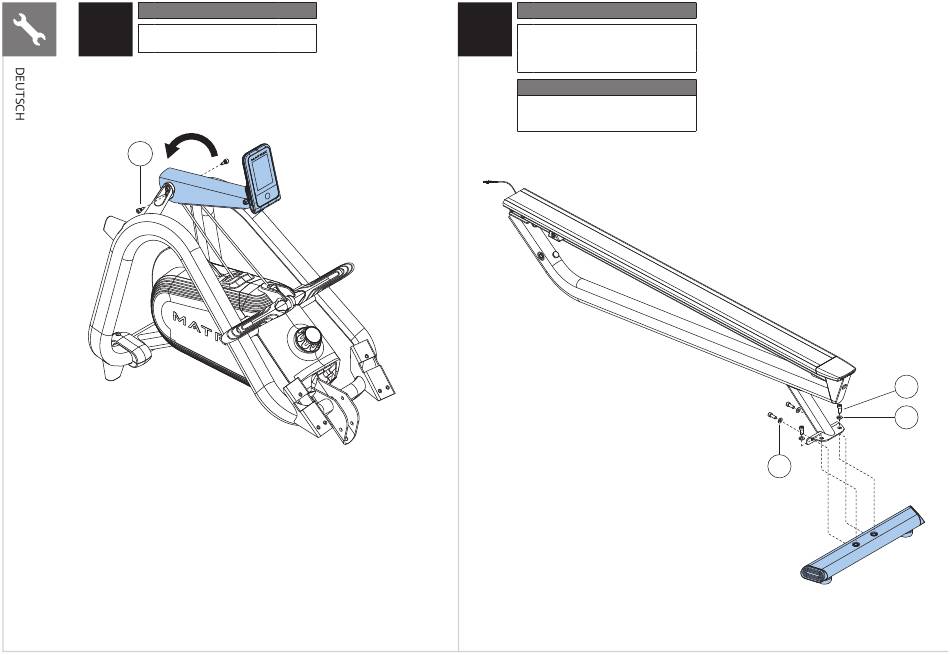

Drehen Sie den
Konsolenmast um 30°
Orangefarbenes Teileset
2
Beschreibung
B Unterlegscheibe
C Schraube
D Unterlegscheibe (gebogen)
Hinweis:
Ziehen Sie alle Schrauben aus Schritt 2 mit
dem folgenden Drehmomentwert fest:
24,5 Nm
Menge
2
4
2
D
C
B
