Verdrahtung
28

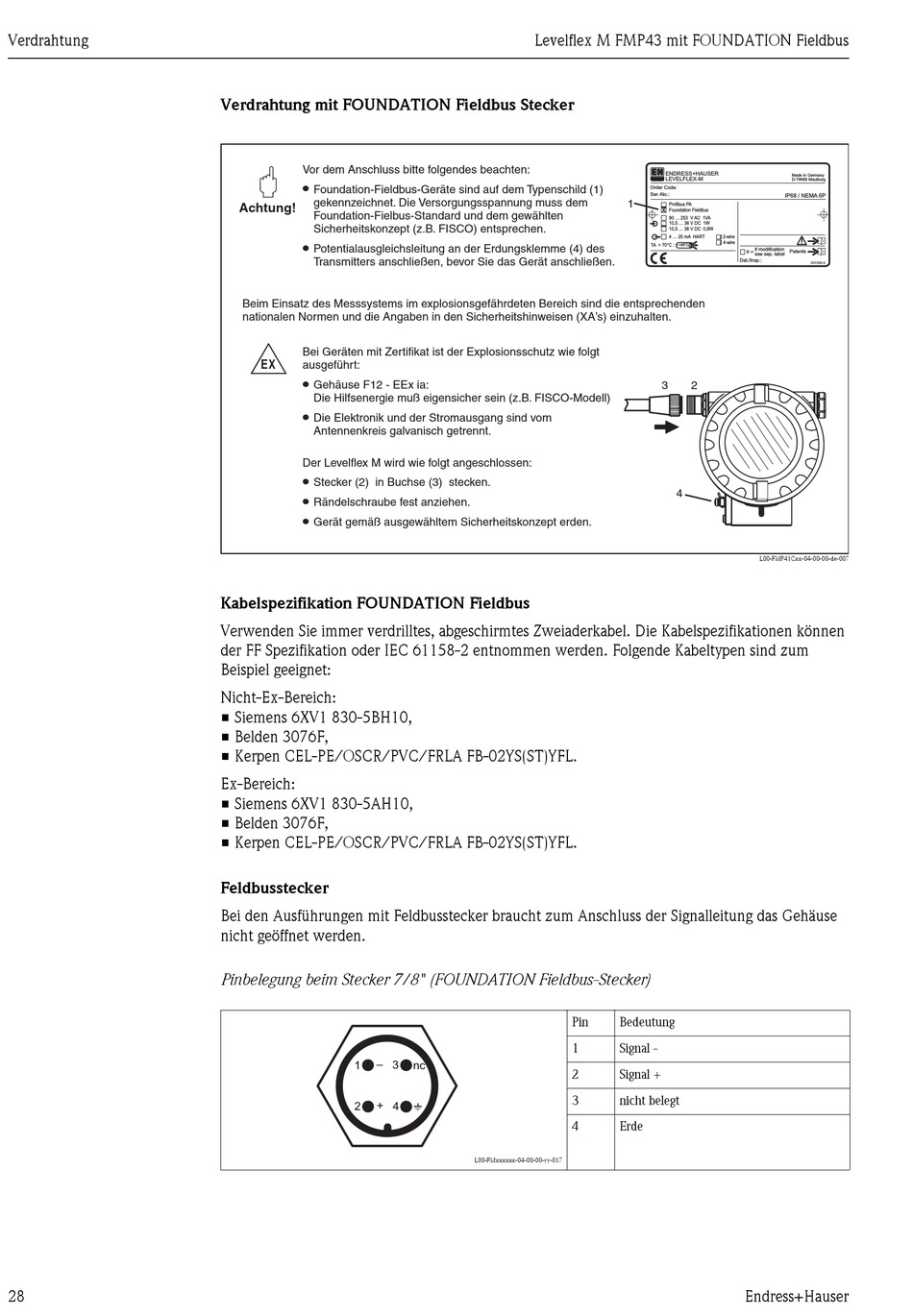

Verdrahtung mit FOUNDATION Fieldbus Stecker
Vor dem Anschluss bitte folgendes beachten:
"
●
Foundation-Fieldbus-Geräte sind auf dem Typenschild (1)
gekennzeichnet. Die Versorgungsspannung muss dem
Achtung!
Foundation-Fielbus-Standard und dem gewählten
Sicherheitskonzept (z.B. FISCO) entsprechen.
●
Potentialausgleichsleitung an der Erdungsklemme (4) des
Transmitters anschließen, bevor Sie das Gerät anschließen.
Beim Einsatz des Messsystems im explosionsgefährdeten Bereich sind die entsprechenden
nationalen Normen und die Angaben in den Sicherheitshinweisen (XA's) einzuhalten.
-
Bei Geräten mit Zertifikat ist der Explosionsschutz wie folgt
ausgeführt:
●
Gehäuse F12 - EEx ia:
Die Hilfsenergie muß eigensicher sein (z.B. FISCO-Modell)
●
Die Elektronik und der Stromausgang sind vom
Antennenkreis galvanisch getrennt.
Der Levelflex M wird wie folgt angeschlossen:
●
Stecker (2) in Buchse (3) stecken.
●
Rändelschraube fest anziehen.
●
Gerät gemäß ausgewähltem Sicherheitskonzept erden.
Kabelspezifikation FOUNDATION Fieldbus
Verwenden Sie immer verdrilltes, abgeschirmtes Zweiaderkabel. Die Kabelspezifikationen können
der FF Spezifikation oder IEC 61158-2 entnommen werden. Folgende Kabeltypen sind zum
Beispiel geeignet:
Nicht-Ex-Bereich:
• Siemens 6XV1 830-5BH10,
• Belden 3076F,
• Kerpen CEL-PE/OSCR/PVC/FRLA FB-02YS(ST)YFL.
Ex-Bereich:
• Siemens 6XV1 830-5AH10,
• Belden 3076F,
• Kerpen CEL-PE/OSCR/PVC/FRLA FB-02YS(ST)YFL.
Feldbusstecker
Bei den Ausführungen mit Feldbusstecker braucht zum Anschluss der Signalleitung das Gehäuse
nicht geöffnet werden.
Pinbelegung beim Stecker 7/8" (FOUNDATION Fieldbus-Stecker)
–
1
+
2
Levelflex M FMP43 mit FOUNDATION Fieldbus
3
nc
4
L00-FMxxxxxx-04-00-00-yy-017
ENDRESS+HAUSER
LEVELFLEX-M
Order Code:
Ser.-No.:
1
Profibus PA
x
Foundation Fieldbus
90 ... 253 V AC 1VA
10,5 ... 36 V DC 1W
10,5 ... 36 V DC 0,8W
4 ... 20 mA HART
2-wire
4-wire
TA > 70°C :
t >85°C
Dat./Insp.:
3
2
4
Pin
Bedeutung
1
Signal -
2
Signal +
3
nicht belegt
4
Erde
Made in Germany
D-79689 Maulburg
IP68 / NEMA 6P
if modification
Patents
X =
see sep. label
D01345-A
L00-FMP41Cxx-04-00-00-de-007
Endress+Hauser
