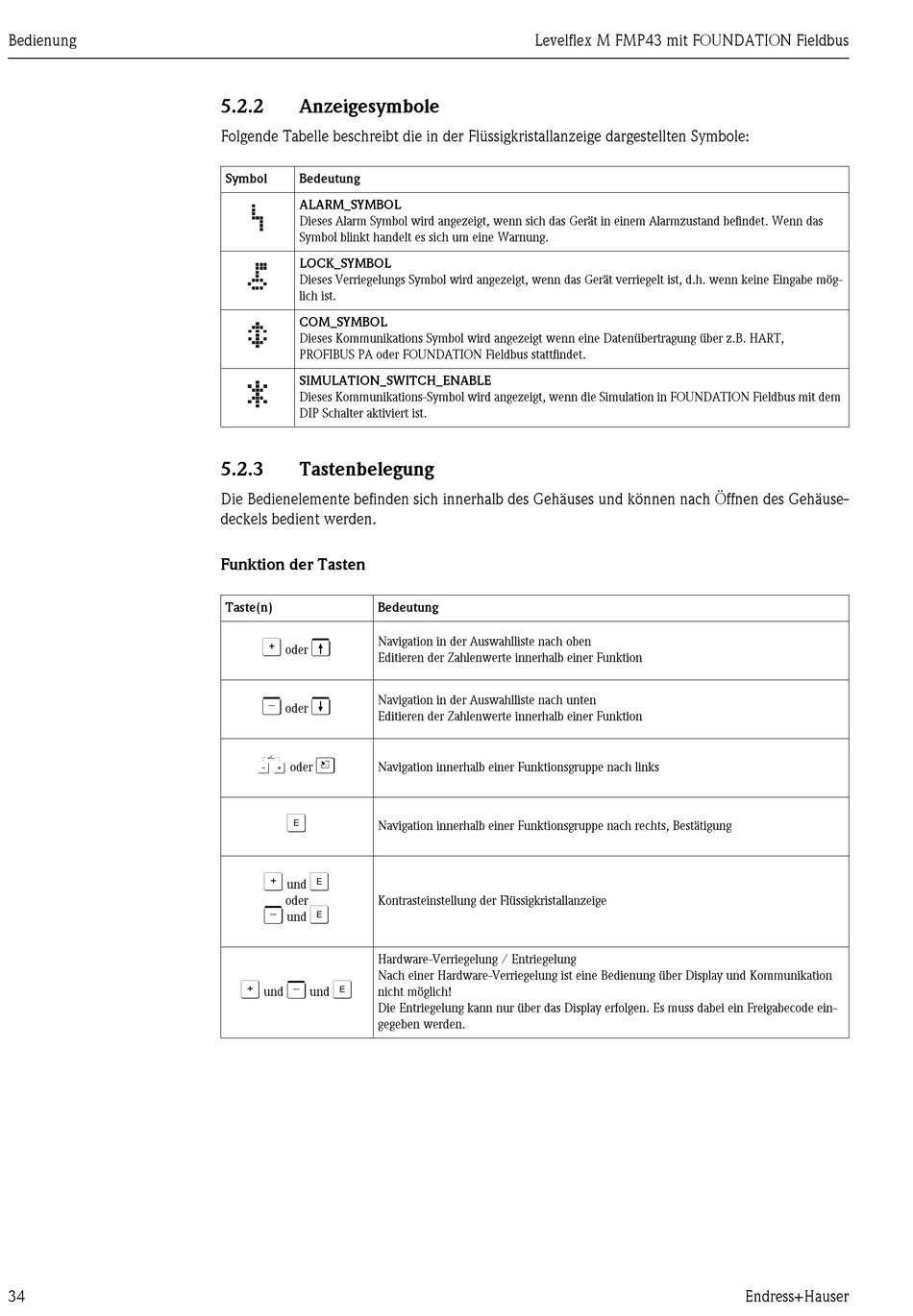

Bedienung
34
5.2.2

Anzeigesymbole

Folgende Tabelle beschreibt die in der Flüssigkristallanzeige dargestellten Symbole:
Symbol Bedeutung
ALARM_SYMBOL
Dieses Alarm Symbol wird angezeigt, wenn sich das Gerät in einem Alarmzustand befindet. Wenn das
Symbol blinkt handelt es sich um eine Warnung.
LOCK_SYMBOL
Dieses Verriegelungs Symbol wird angezeigt, wenn das Gerät verriegelt ist, d.h. wenn keine Eingabe mög-
lich ist.
COM_SYMBOL
Dieses Kommunikations Symbol wird angezeigt wenn eine Datenübertragung über z.B. HART,
PROFIBUS PA oder FOUNDATION Fieldbus stattfindet.
SIMULATION_SWITCH_ENABLE
Dieses Kommunikations-Symbol wird angezeigt, wenn die Simulation in FOUNDATION Fieldbus mit dem
DIP Schalter aktiviert ist.
5.2.3

Tastenbelegung

Die Bedienelemente befinden sich innerhalb des Gehäuses und können nach Öffnen des Gehäuse-
deckels bedient werden.

Funktion der Tasten

Taste(n) Bedeutung
O V Navigation in der Auswahlliste nach oben
oder
Editieren der Zahlenwerte innerhalb einer Funktion
S W
Navigation in der Auswahlliste nach unten
oder
Editieren der Zahlenwerte innerhalb einer Funktion
X Z
oder Navigation innerhalb einer Funktionsgruppe nach links
F
Navigation innerhalb einer Funktionsgruppe nach rechts, Bestätigung
O F
und
oder Kontrasteinstellung der Flüssigkristallanzeige
S F
und
Hardware-Verriegelung / Entriegelung
Nach einer Hardware-Verriegelung ist eine Bedienung über Display und Kommunikation
O S F
und und nicht möglich!
Die Entriegelung kann nur über das Display erfolgen. Es muss dabei ein Freigabecode ein-
gegeben werden.
