Levelflex M FMP43 mit FOUNDATION Fieldbus
"
Achtung!
Beim Einsatz des Meßsystems im explosionsgefährdeten Bereich sind die entsprechenden
nationalen Normen und die Angaben in den Sicherheitshinweisen (XA's) einzuhalten.
Die spezifizierte Kabelverschraubung muß benutzt werden.
-
-
Endress+Hauser

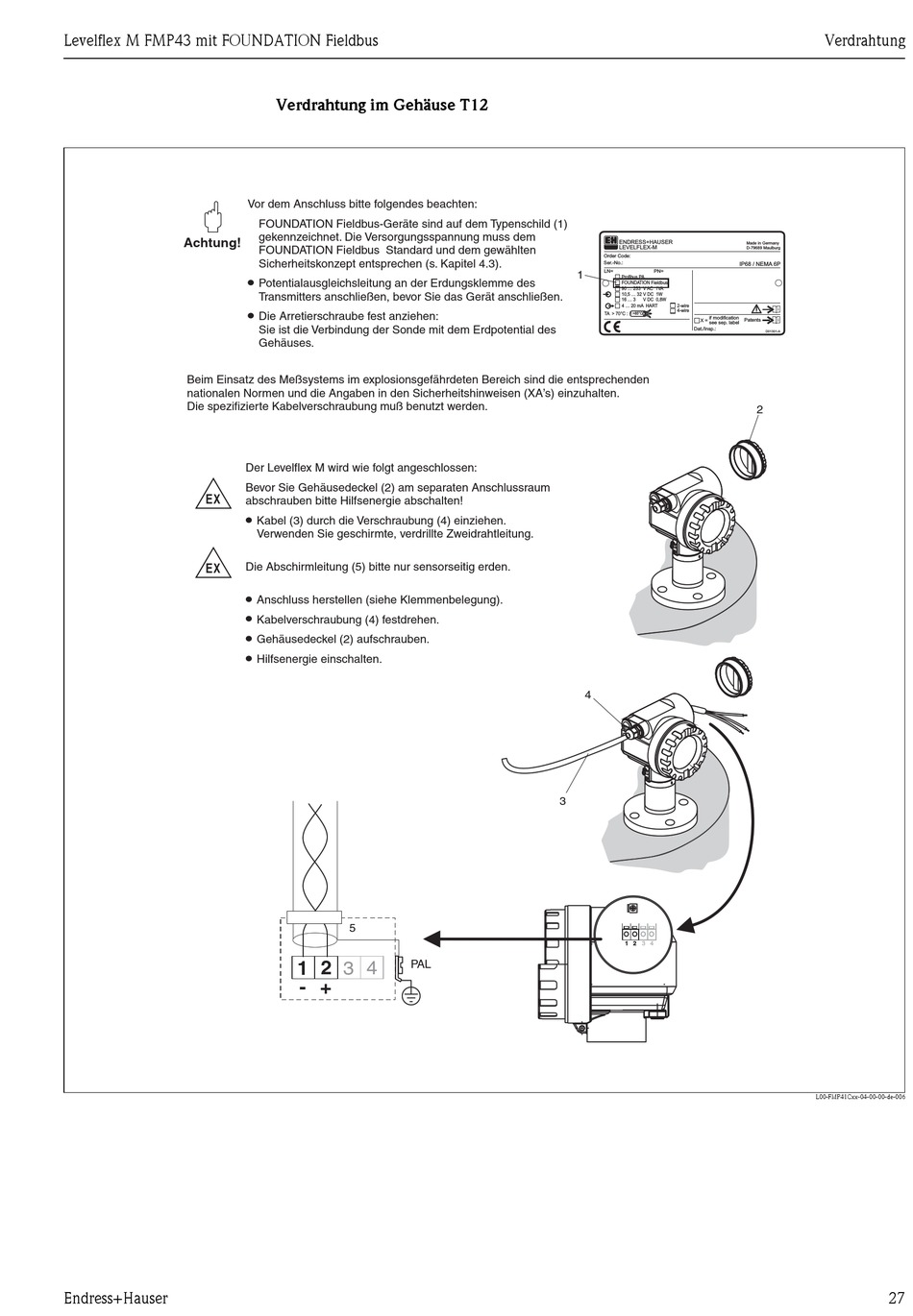

Verdrahtung im Gehäuse T12
Vor dem Anschluss bitte folgendes beachten:
FOUNDATION Fieldbus-Geräte sind auf dem Typenschild (1)
gekennzeichnet. Die Versorgungsspannung muss dem
FOUNDATION Fieldbus Standard und dem gewählten
Sicherheitskonzept entsprechen (s. Kapitel 4.3).
●
Potentialausgleichsleitung an der Erdungsklemme des
Transmitters anschließen, bevor Sie das Gerät anschließen.
●
Die Arretierschraube fest anziehen:
Sie ist die Verbindung der Sonde mit dem Erdpotential des
Gehäuses.
Der Levelflex M wird wie folgt angeschlossen:
Bevor Sie Gehäusedeckel (2) am separaten Anschlussraum
abschrauben bitte Hilfsenergie abschalten!
●
Kabel (3) durch die Verschraubung (4) einziehen.
Verwenden Sie geschirmte, verdrillte Zweidrahtleitung.
Die Abschirmleitung (5) bitte nur sensorseitig erden.
●
Anschluss herstellen (siehe Klemmenbelegung).
●
Kabelverschraubung (4) festdrehen.
●
Gehäusedeckel (2) aufschrauben.
●
Hilfsenergie einschalten.
5
PAL
1 2 3 4
- +
ENDRESS+HAUSER
LEVELFLEX-M
Order Code:
Ser.-No.:
LN= PN=
1
Profibus PA
FOUNDATION Fieldbus
90 ... 253 V AC 1VA
10,5 ... 32 V DC 1W
16 ... 3 V DC 0,8W
4 ... 20 mA HART 2-wire
4-wire
TA > 70°C :
t >85°C
if modification
X =
see sep. label
Dat./Insp.:
4
3
1 2 3 4
Verdrahtung
Made in Germany
D-79689 Maulburg
IP68 / NEMA 6P
Patents
D01301-A
2
L00-FMP41Cxx-04-00-00-de-006
