Levelflex M FMP40 mit PROFIBUS PA
"
Achtung!
Beim Einsatz des Meßsystems im explosionsgefährdeten Bereich sind die entsprechenden
nationalen Normen und die Angaben in den Sicherheitshinweisen (XA's) einzuhalten.
Die spezifizierte Kabelverschraubung muß benutzt werden.
-
-
Endress + Hauser

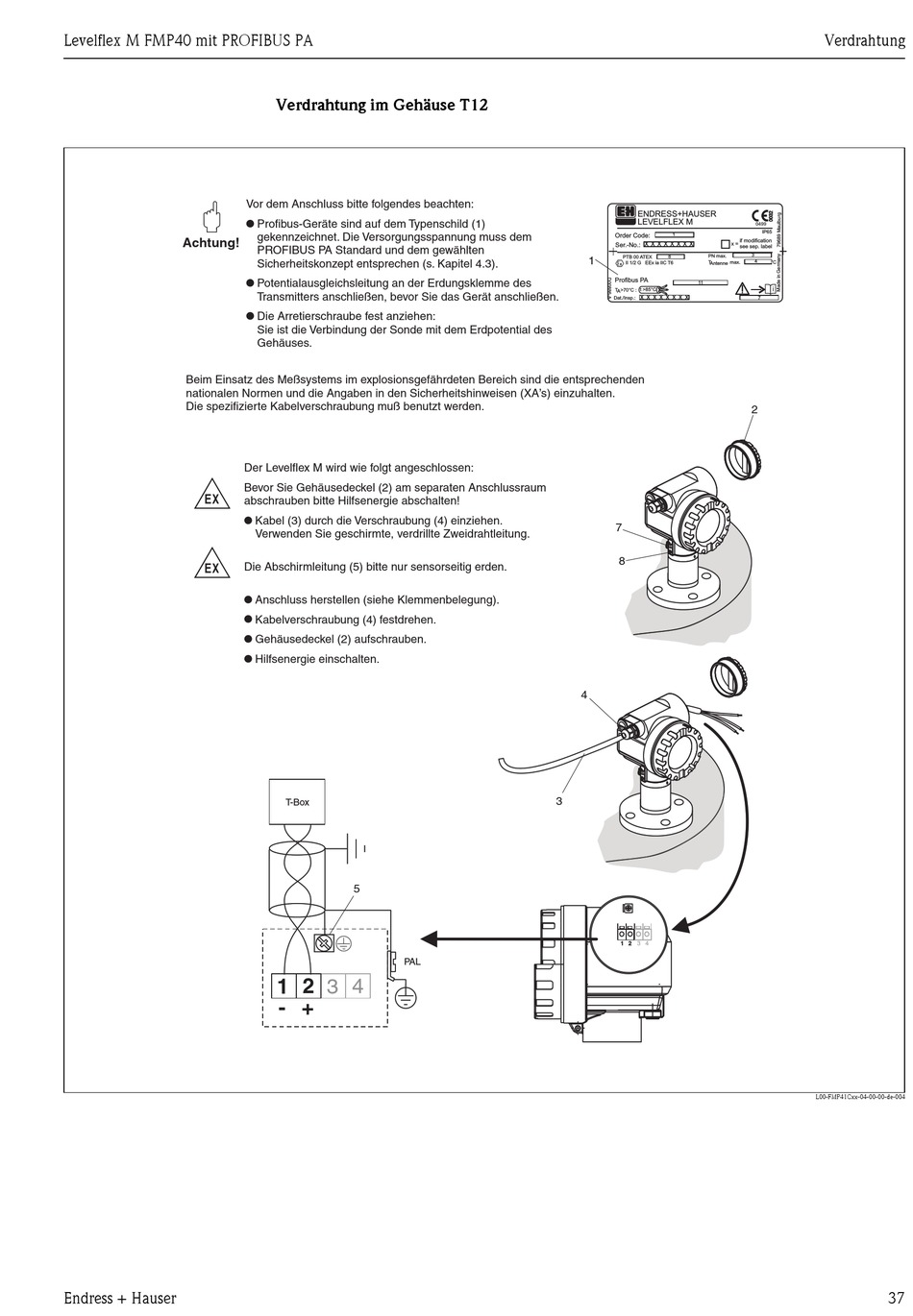

Verdrahtung im Gehäuse T12
Vor dem Anschluss bitte folgendes beachten:
l
Profibus-Geräte sind auf dem Typenschild (1)
gekennzeichnet. Die Versorgungsspannung muss dem
PROFIBUS PA Standard und dem gewählten
Sicherheitskonzept entsprechen (s. Kapitel 4.3).
l
Potentialausgleichsleitung an der Erdungsklemme des
Transmitters anschließen, bevor Sie das Gerät anschließen.
l
Die Arretierschraube fest anziehen:
Sie ist die Verbindung der Sonde mit dem Erdpotential des
Gehäuses.
Der Levelflex M wird wie folgt angeschlossen:
Bevor Sie Gehäusedeckel (2) am separaten Anschlussraum
abschrauben bitte Hilfsenergie abschalten!
l
Kabel (3) durch die Verschraubung (4) einziehen.
Verwenden Sie geschirmte, verdrillte Zweidrahtleitung.
Die Abschirmleitung (5) bitte nur sensorseitig erden.
l
Anschluss herstellen (siehe Klemmenbelegung).
l
Kabelverschraubung (4) festdrehen.
l
Gehäusedeckel (2) aufschrauben.
l
Hilfsenergie einschalten.
T-Box
5
PAL
1 2 3 4
- +
ENDRESS+HAUSER
LEVELFLEX M
Order Code: 1
x x x x x x x x
Ser.-No.:
PN max.
PTB 00 ATEX 8
1
T Antenne max.
II 1/2 G EEx ia IIC T6
Profibus PA
11
t >85°C
T >70°C :
A
x x x x x x x x
Dat./Insp.:
7
8
4
3
1 2 3 4
Verdrahtung
IP65
if modification
x =
see sep. label
3
4
°C
7
2
L00-FMP41Cxx-04-00-00-de-004
