Technische Daten
Prozesstemperaturbereich
Prozessdruckgrenze
Prozessberührende
Werkstoffe
Dielektrizitätszahl
82
10.1.5

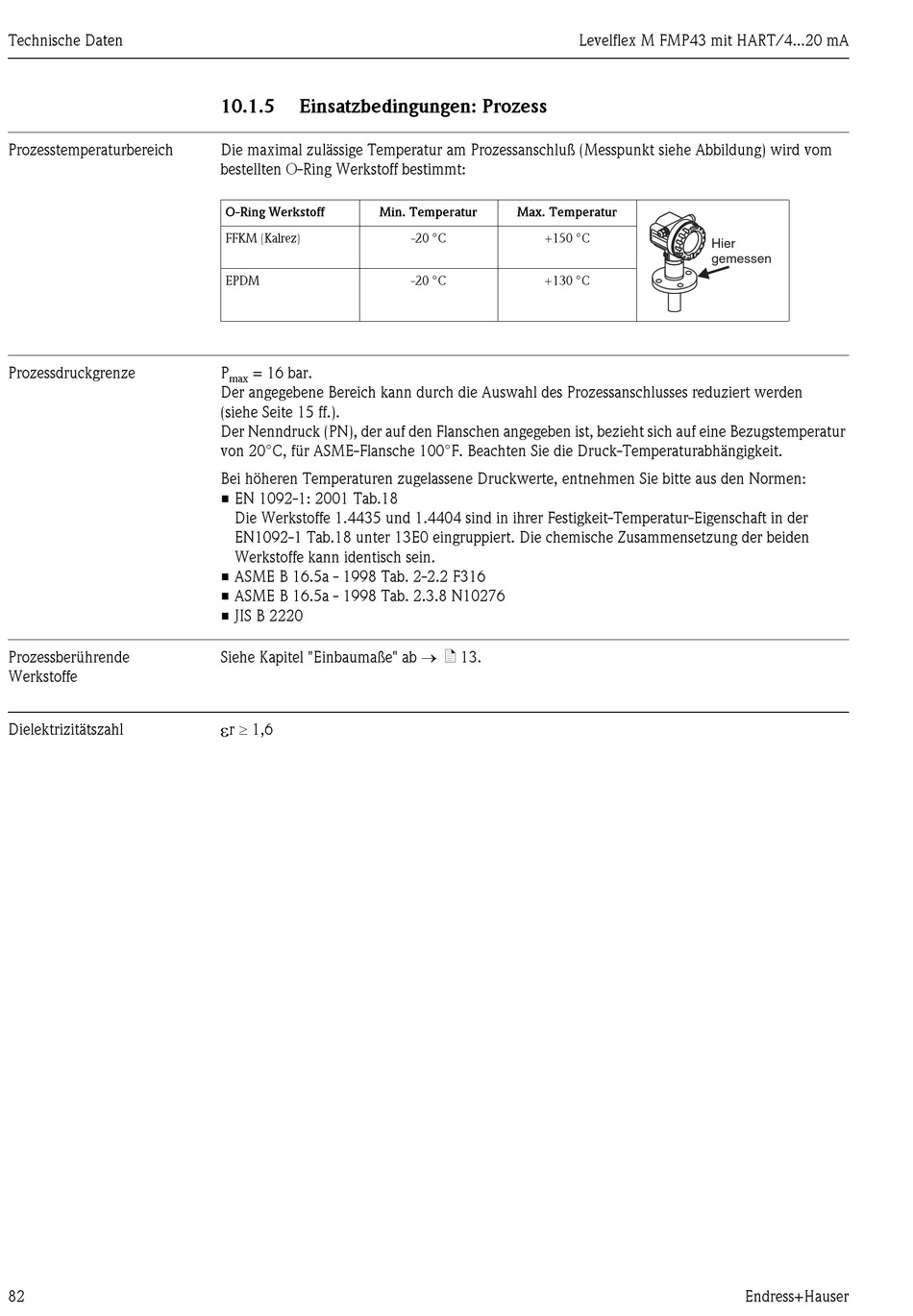

Einsatzbedingungen: Prozess

Die maximal zulässige Temperatur am Prozessanschluß (Messpunkt siehe Abbildung) wird vom
bestellten O-Ring Werkstoff bestimmt:
O-Ring Werkstoff Min. Temperatur
FFKM (Kalrez)
EPDM
P = 16 bar.
max
Der angegebene Bereich kann durch die Auswahl des Prozessanschlusses reduziert werden
(siehe Seite 15 ff.).
Der Nenndruck (PN), der auf den Flanschen angegeben ist, bezieht sich auf eine Bezugstemperatur
von 20°C, für ASME-Flansche 100°F. Beachten Sie die Druck-Temperaturabhängigkeit.
Bei höheren Temperaturen zugelassene Druckwerte, entnehmen Sie bitte aus den Normen:
• EN 1092-1: 2001 Tab.18
Die Werkstoffe 1.4435 und 1.4404 sind in ihrer Festigkeit-Temperatur-Eigenschaft in der
EN1092-1 Tab.18 unter 13E0 eingruppiert. Die chemische Zusammensetzung der beiden
Werkstoffe kann identisch sein.
• ASME B 16.5a - 1998 Tab. 2-2.2 F316
• ASME B 16.5a - 1998 Tab. 2.3.8 N10276
• JIS B 2220
Siehe Kapitel "Einbaumaße" ab → ä 13.
ε
r ≥ 1,6
Levelflex M FMP43 mit HART/4...20 mA
Max. Temperatur
-20 °C +150 °C
-20 °C +130 °C
Hier
gemessen
