Endress+Hauser Levelflex FMP56 HART Kurzanleitung Seite 32

Elektrischer Anschluss
4-Draht: 4-20mA HART (90 ... 253 V
13
12
11
≥250 Ω
1 2 3

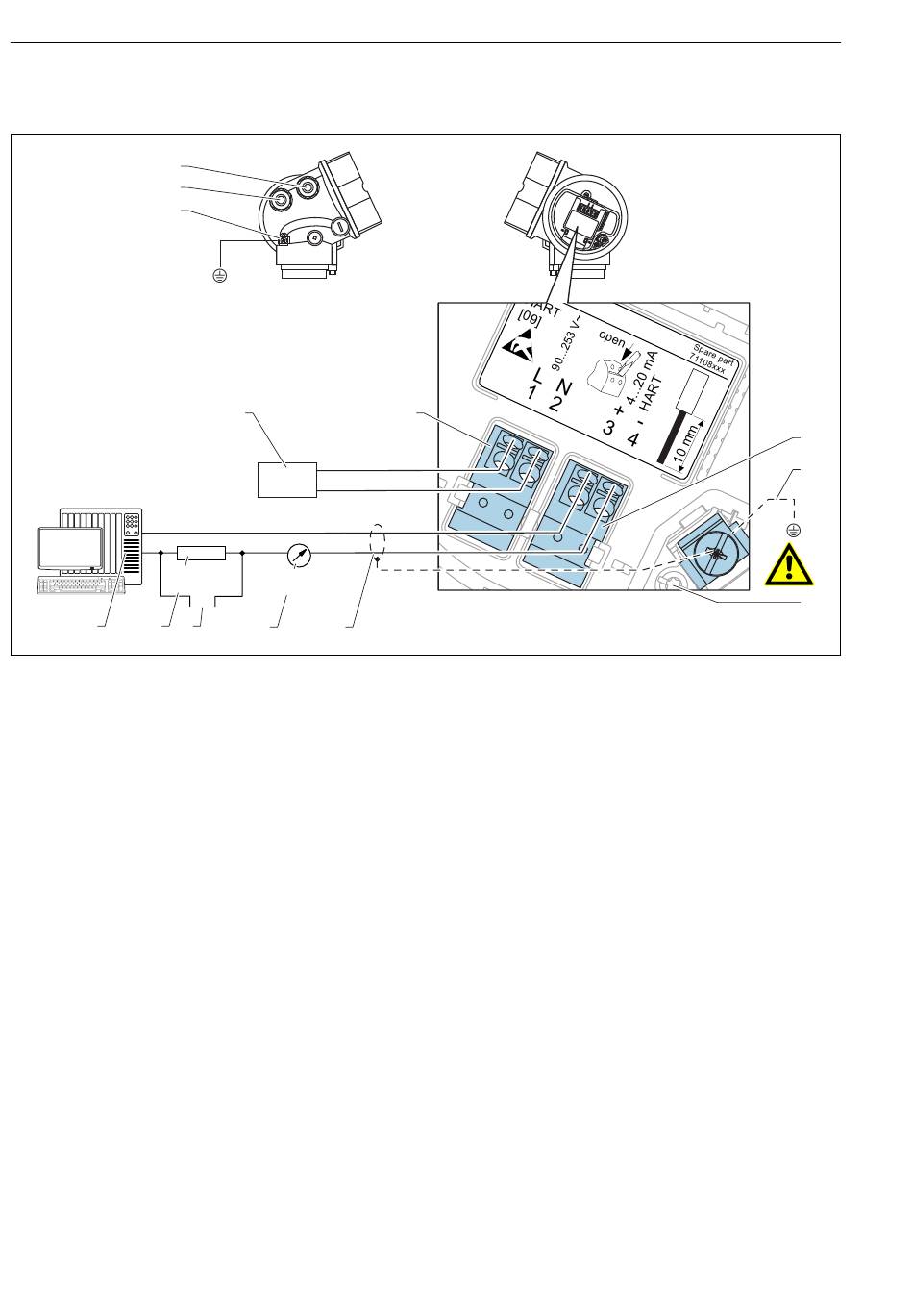

 10 Klemmenbelegung 4-Draht; 4-20mA HART (90 ... 253 V
1 Auswerteeinheit, z.B. SPS
2 Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten
3 Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth-
Modem)
4 Analoges Anzeigeinstrument: Maximale Bürde beachten
5 Signalkabel, falls erforderlich mit Abschirmung, Kabelspezifikation beachten
6 Schutzleiterverbindung; nicht lösen!
7 Schutzleiter, Kabelspezifikation beachten
8 Anschluss 4-20mA HART (aktiv): Klemmen 3 und 4
9 Anschluss Hilfsenergie: Klemmen 1 und 2
10 Spannungsversorgung: Klemmenspannung beachten, Kabelspezifikation beachten
11 Anschlussklemme für Potenzialausgleichsleitung
12 Kabeleinführung für Signalleitung
13 Kabeleinführung für Hilfsenergie
32
)
AC
10
4...20 mA
4 5
A
9
+
-
)
AC
Levelflex FMP56, FMP57 HART
Endress+Hauser
8
7
6
A0018965
