Montage

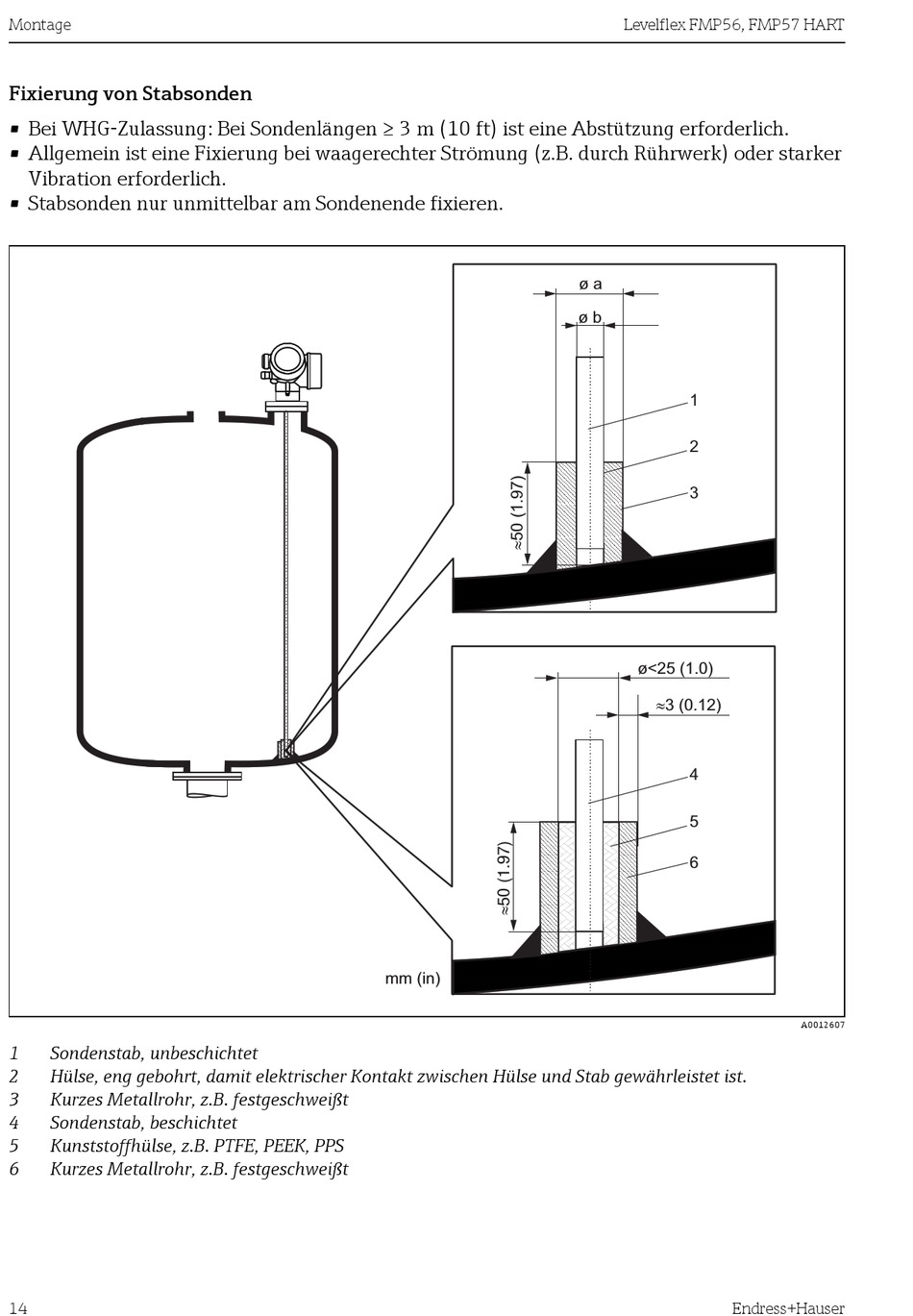

Fixierung von Stabsonden
• Bei WHG-Zulassung: Bei Sondenlängen ≥ 3 m (10 ft) ist eine Abstützung erforderlich.
• Allgemein ist eine Fixierung bei waagerechter Strömung (z.B. durch Rührwerk) oder starker
Vibration erforderlich.
• Stabsonden nur unmittelbar am Sondenende fixieren.
1 Sondenstab, unbeschichtet
2 Hülse, eng gebohrt, damit elektrischer Kontakt zwischen Hülse und Stab gewährleistet ist.
3 Kurzes Metallrohr, z.B. festgeschweißt
4 Sondenstab, beschichtet
5 Kunststoffhülse, z.B. PTFE, PEEK, PPS
6 Kurzes Metallrohr, z.B. festgeschweißt
14
mm (in)
Levelflex FMP56, FMP57 HART
ø a
ø b
1
2
3
ø<25 (1.0)
3 (0.12)
»
4
5
6
