Levelflex FMP56, FMP57 FOUNDATION Fieldbus
 8 Maßeinheit: mm (in)

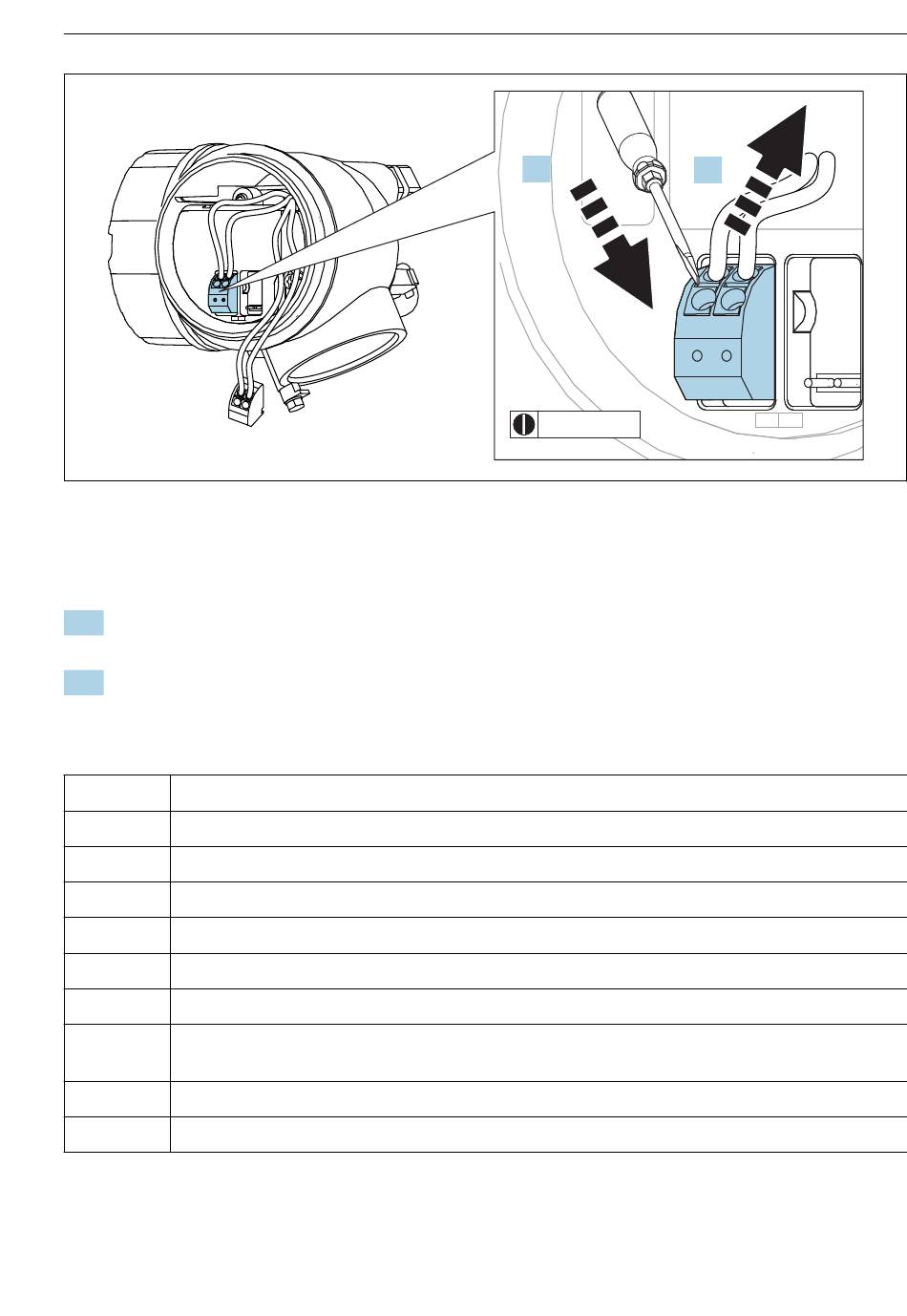

Um Kabel wieder aus der Klemmstelle zu entfernen:
1. Mit einem Schlitzschraubendreher ≤ 3 mm auf den Schlitz zwischen den beiden Klem-
menlöchern drücken
2. Gleichzeitig das Kabelende aus der Klemme ziehen
7.3

Anschlusskontrolle

 Sind Gerät oder Kabel unbeschädigt (Sichtkontrolle)?
 Erfüllen die verwendeten Kabel die Anforderungen?
 Sind die montierten Kabel von Zug entlastet?
 Sind alle Kabelverschraubungen montiert, fest angezogen und dicht?
 Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein?
 Ist die Klemmenbelegung korrekt →  25?
 Wenn erforderlich: Ist die Schutzleiterverbindung hergestellt ?
Wenn Versorgungsspannung vorhanden: Ist das Gerät betriebsbereit und erscheint eine Anzeige auf

dem Anzeigemodul?
 Sind alle Gehäusedeckel montiert und fest angezogen?
 Ist die Sicherungskralle fest angezogen?
Endress+Hauser
1.
≤ 3 (0.12)
Elektrischer Anschluss
2.
A0013661
31
