Endress+Hauser Memograph CVM40 Technische Information Seite 8

Versorgungsspannung
Frequenz
Kabelspezifikation
Leistungsaufnahme
Anschlussdaten Schnittstel-
len, Kommunikation, Bedie-
nung
8
Hilfsenergie
Eingang (gemäß Produktstruktur):
Nennfrequenz: 50 / 60 Hz
Verpolungssicherer Schraub- bzw. Federklemmblock:
Drahtquerschnitte:
Digitale I/O- und Analogeingänge:
Spannungsversorgung:
Relais:
100 bis 230 V: max. 40 VA
24 V: max. 40 VA
Kommunikation

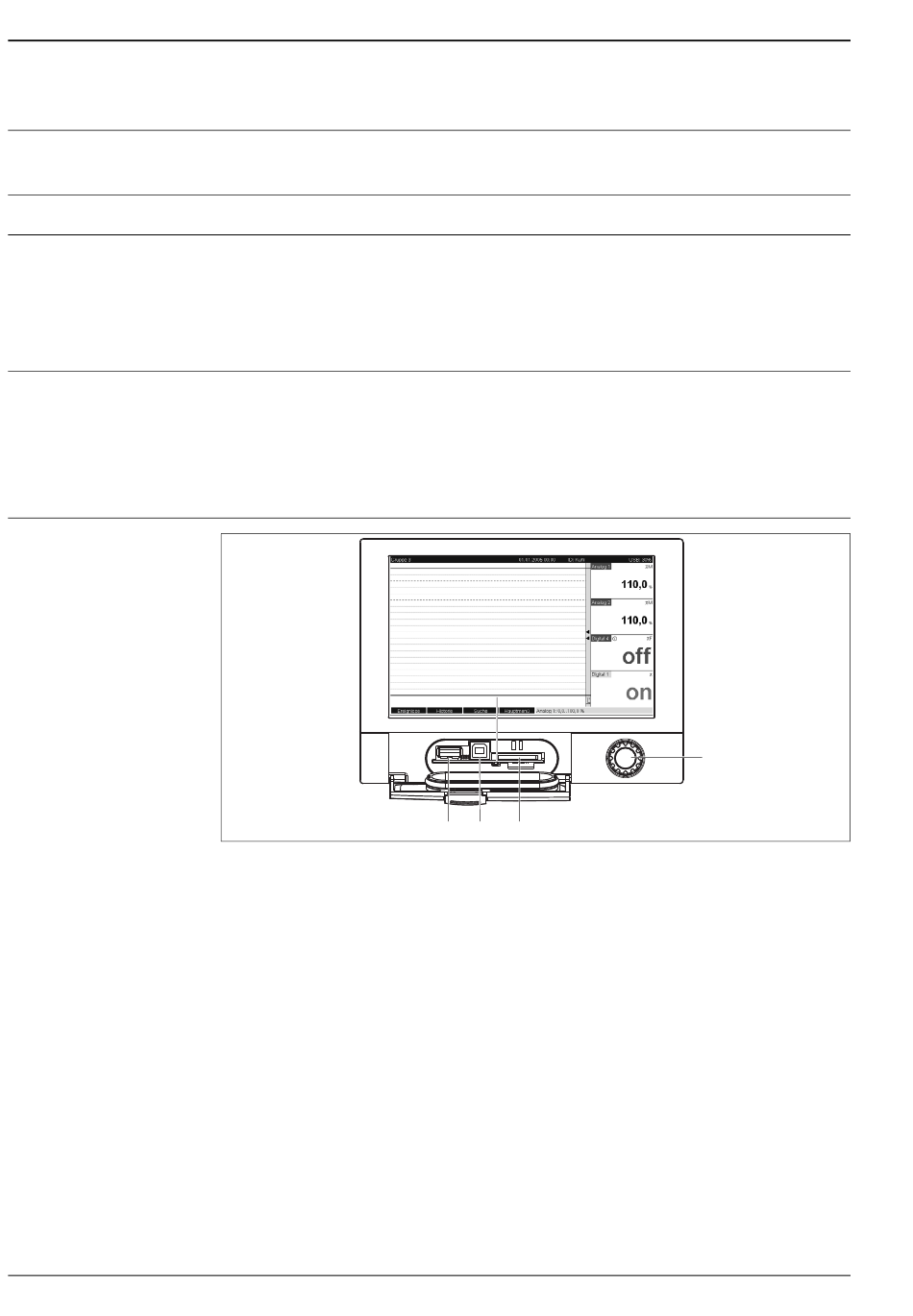

Gerätefront mit geöffneter Klappe/Tastatur
1 USB-Buchse A "Host", z. B. für USB-Speicherstick, externe Tastatur, Barcodeleser oder Drucker
2 USB-Buchse B "Funktion", z. B. für den Anschluss eines PCs oder Laptops
3 LED am Steckplatz der SD-Karte, gelbe LED leuchtet, wenn das Gerät auf die SD-Karte schreibt oder Daten von der
Karte ausliest
4 Steckplatz für SD-Karte
5 Navigator
Ethernet-Schnittstelle
Als Netzwerk-Anschluss steht ein IEEE 802.3 kompatibler Anschluss auf einem geschirmten
RJ45-Steckverbinder an der Geräterückseite zur Verfügung. Hierüber kann das Gerät mit einem Hub oder
Switch mit Geräten in Büroumgebung verbunden werden. Für die Sicherheitsabstände muss die
Bürogerätenorm EN 60950 berücksichtigt werden. Die Belegung entspricht einer normgerechten
MDI-Schnittstelle (AT&T258), so dass hier ein geschirmtes 1:1-Kabel mit einer Länge von maximal 100
Metern (328 ft) eingesetzt werden kann. Der Ethernet-Anschluss ist als 10/100-BASE-T-Anschluss konzipiert.
Ein direkter Anschluss an einen PC ist mithilfe eines gekreuzten Kabels möglich. Es werden Halbduplex- und
Vollduplex-Datenübertragungen unterstützt. Alternativ kann an die Ethernet Schnittstelle auch ein
GPRS-Modem angeschlossen werden.
Das Gerät kann im Netzwerk als "Webserver" eingesetzt werden. Zwei Ethernet-Funktions-LEDs befinden sich
auf der Geräterückseite.
100 bis 230 VAC (±10 %)
24 VAC/DC
2
max. 1,5 mm (14 AWG) (Federklemmen)
2
max. 2,5 mm (13 AWG) (Schraubklemmen)
2
max. 2,5 mm (13 AWG) (Federklemmen)
3
1 2 4
Memograph CVM40
5
a0012071
