Bedienelemente
12

Anzeige- und Bedienelemente

4
3

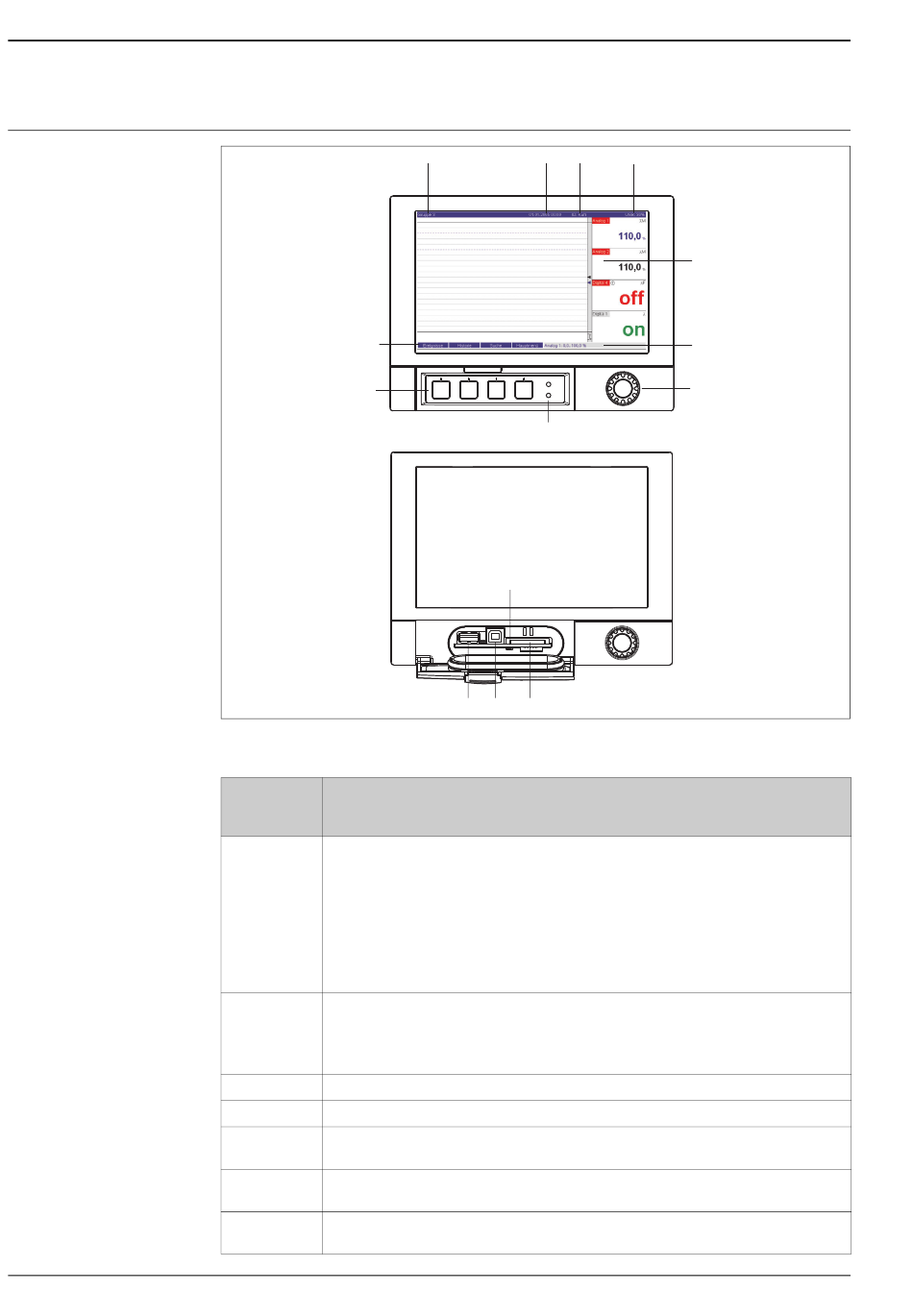

Geräteanzeige / Bedieneinheiten
Bedienelement Bedienfunktion
(Pos.-Nr.) (Anzeigemodus = Messwertdarstellung)
(Setup-Modus = Bedienung im Setup-Menü)
1 "Navigator" Drehrad zur Bedienung mit zusätzlicher Drückfunktion.
Im Anzeigemodus: Durch Drehen kann zwischen den verschiedenen Signalgruppen umgeschaltet
werden. Durch Drücken erscheint das Hauptmenü.
Im Setup-Modus bzw. in einem Auswahlmenü: Linksdrehung bewegt Markierungsbalken bzw. den
Cursor nach oben bzw. links, ändert Parameter. Rechtsdrehung bewegt Markierungsbalken bzw. den
Cursor nach unten bzw. nach rechts, ändert Parameter. Drücken = Auswahl der markierten Funk-
tion, Start der Parameteränderung (ENTER/Eingabetaste).
2 Funktionen der LED-Anzeigen (nach NAMUR NE44:)
• Grüne LED (oben) leuchtet: Spannungsversorgung OK, Gerät arbeitet störungsfrei
• Rote LED (unten) blinkt: Wartungsbedarf bei geräteexterner Ursache (z. B. Leitungsbruch etc.),
bzw. es steht eine zu quittierende Meldung / Hinweis an, Abgleich läuft.
3 Variable "Softkey"-Tasten 1...4 (von links nach rechts)
4 Softkey-Funktionsanzeige
5 Im Anzeigemodus: aktuelle Gruppenbezeichnung, Auswertungsart
Im Setup-Modus: Bezeichnung der aktuellen Bedienposition (Dialogtitel)
6 Im Anzeigemodus: Anzeige aktuelles Datum / Uhrzeit
Im Setup-Modus: --
7 Im Anzeigemodus: Benutzer-ID (wenn Funktion aktiv)
Im Setup-Modus: --
5 6 7
2
d
c b a
Memograph CVM40
8
9
10
1
Endress+Hauser
a0012154
