Digitalausgänge
Optische Lampe
Elektrischer Anschluss
6
Ausgangsspannung nach IEC 61131-2:
Frequenz:
Impulsbreite:
Max. Messabweichung:
Temperaturdrift:
Bürde:
Ausgang:
Spannungsversorgung der optischen Lampe:
Verdrahtung

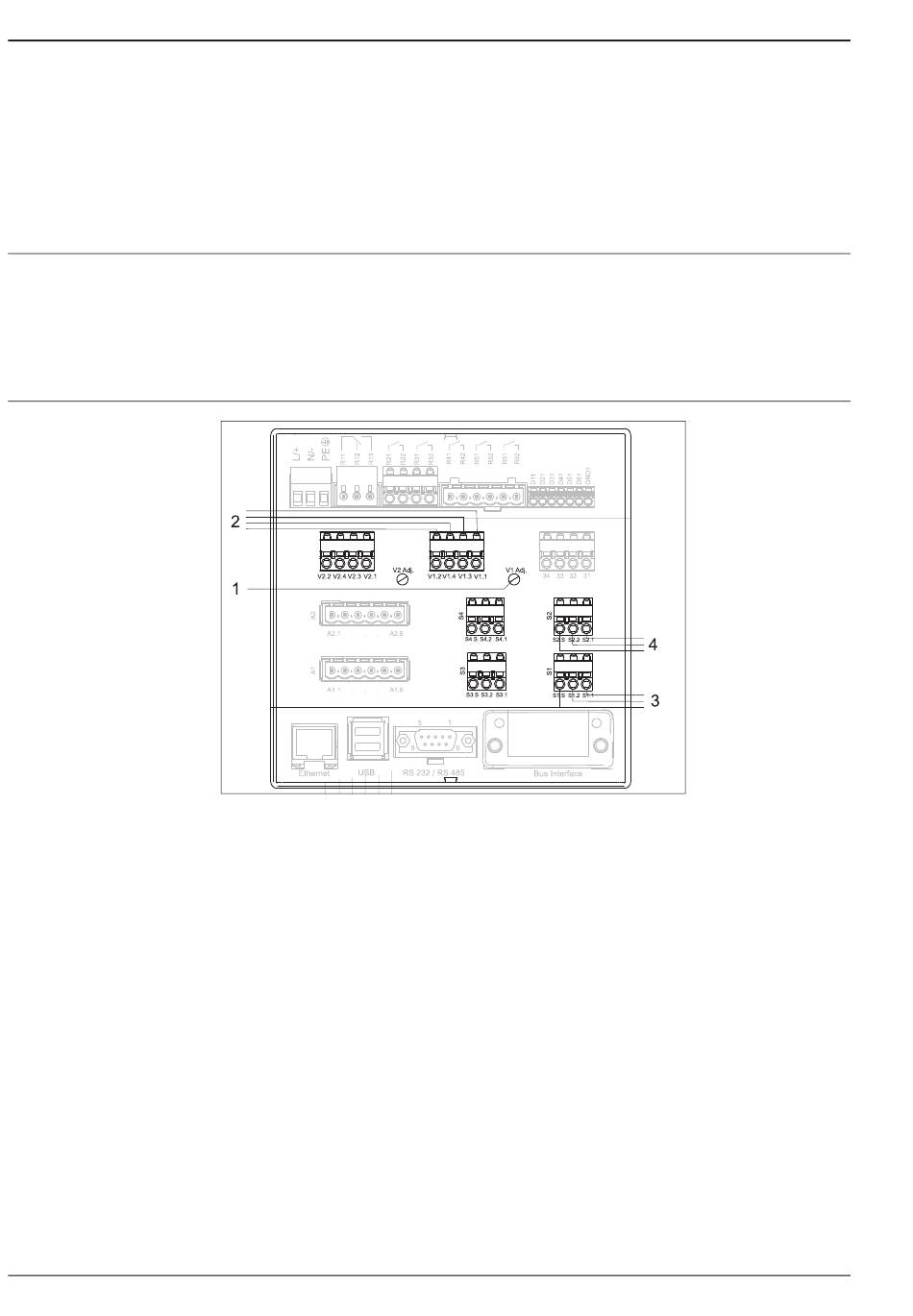

Anschlussplan mit Klemmen für Lampen und Sensoren
1 Einstellung der Lampenspannung
Rechtsdrehung: Spannungsabnahme
Linksdrehung: Spannungsanstieg
2 V1.1: Lampenspannung + (gelb, fett)
V1.3: Erfassung der Lampenspannung + (gelb, dünn)
V1.4: Erfassung der Lampenspannung - (schwarz, dünn)
V1.2: Lampenspannung - (schwarz, fett)
3 S1.1: Photodiode Anode (rot für Messdetektor)
S1.2: Photodiode Kathode (schwarz für Messdetektor)
S1.S: Abschirmung (grau)
4 S2.1: Photodiode Anode (weiß für Referenzkanal)
S2.2: Photodiode Kathode (grün für Referenzkanal)
S2.S: Abschirmung (grau)
≤ 5 V entspricht LOW
≥ 12 V entspricht HIGH
kurzschlussfest (max. 25 mA)
0 bis 2 kHz
0,5 bis 1000 mS
≤ 0,1 % vom Ausgangsbereich
≤ 0,1 %
≥ 1 kOhm
2,5 bis 12 V einstellbar, 6 W
