6 Montage
6.1

Montagebedingungen

6.1.1

Geeignete Montageposition

1
A
C

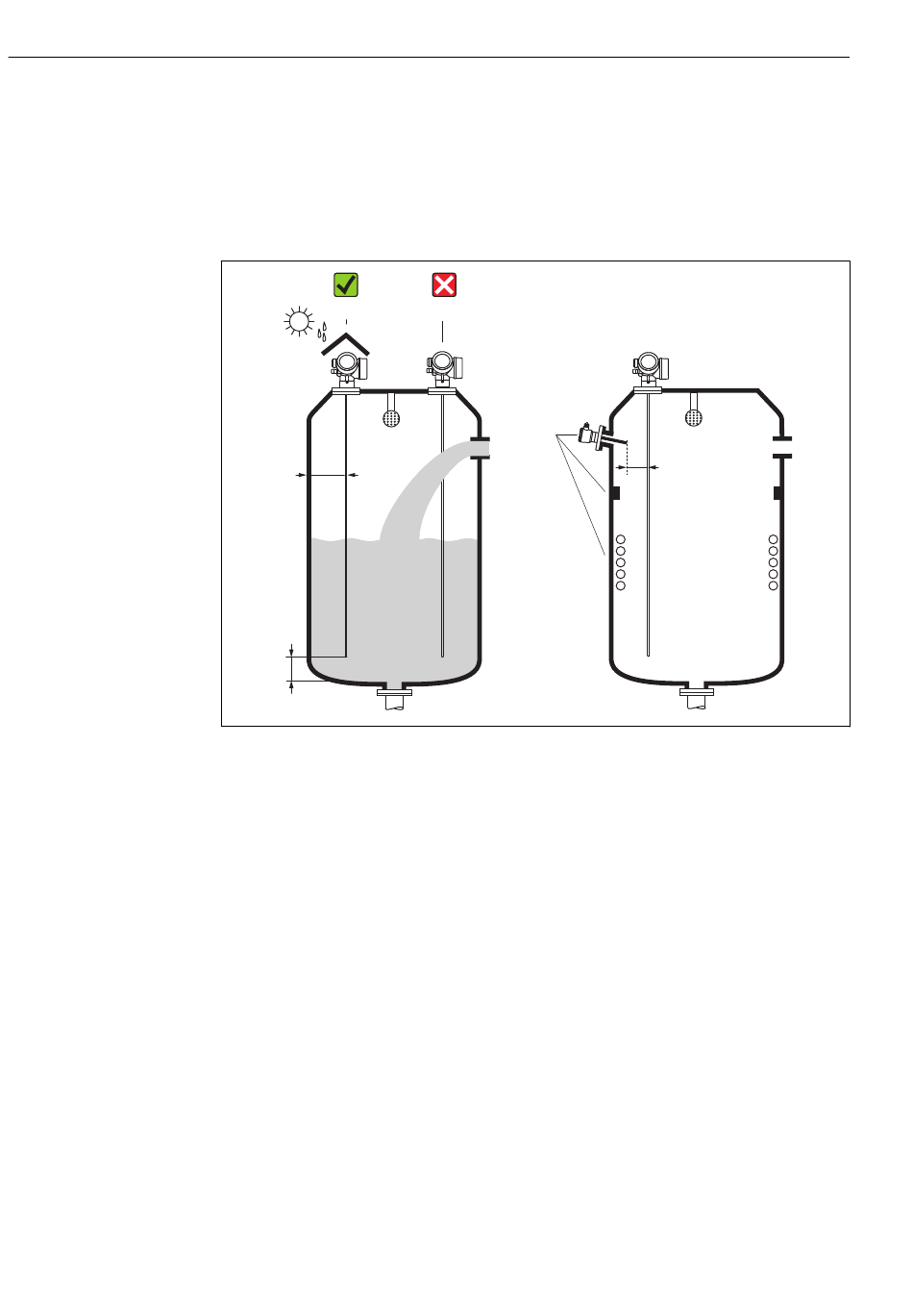

 4 Montagebedingungen für Levelflex
Montageabstände
• Abstand (A) von Stabsonden zur Behälterwand:
– bei glatten metallischen Wänden: > 50 mm (2 in)
– bei Kunststoffwänden: > 300 mm (12 in) zu metallischen Teilen außerhalb des Behäl-
ters
• Abstand (B) von Stabsonden zu Einbauten (4): > 300 mm (12 in)
• Bei Verwendung von mehreren Levelflex:
Mindestabstand zwischen den Sensorachsen: 100 mm (3,94 in)
• Abstand (C) des Sondenendes vom Behälterboden: > 10 mm (0,4 in)
