6.1.2 Montage bei beengten Verhältnissen
Montage mit abgesetzter Sonde
Für beengte Montageverhältnisse eignet sich die Ausführung mit abgesetzter Sonde. In
diesem Fall wird das Elektronikgehäuse getrennt von der Sonde montiert.
• Ausführung des Levelflex (s. Produktstruktur):
Merkmal 600 "Sondendesign"
– Ausprägung MB "Sensor abgesetzt, 3m Kabel"
– Ausprägung MC "Sensor abgesetzt, 6m Kabel"
• Das Verbindungskabel ist bei Auslieferung mit der Sonde verbunden.
– Länge: 3 m (9 ft) oder 6 m (18 ft)
– Minimaler Biegeradius: 50 mm (2 inch)
• Der Montagehalter für das Elektronikgehäuse ist bei dieser Ausführung im Lieferumfang
enthalten. Montagemöglichkeiten:
– Wandmontage
– Montage an Mast oder Rohr mit Durchmesser 42 ... 60 mm (1-1/4 ... 2 inch)
Die Sonde mit Verbindungskabel und die Elektronik sind aufeinander abgestimmt und
durch eine gemeinsame Seriennummer gekennzeichnet. Es dürfen nur Komponenten
mit der gleichen Seriennummer miteinander verbunden werden.

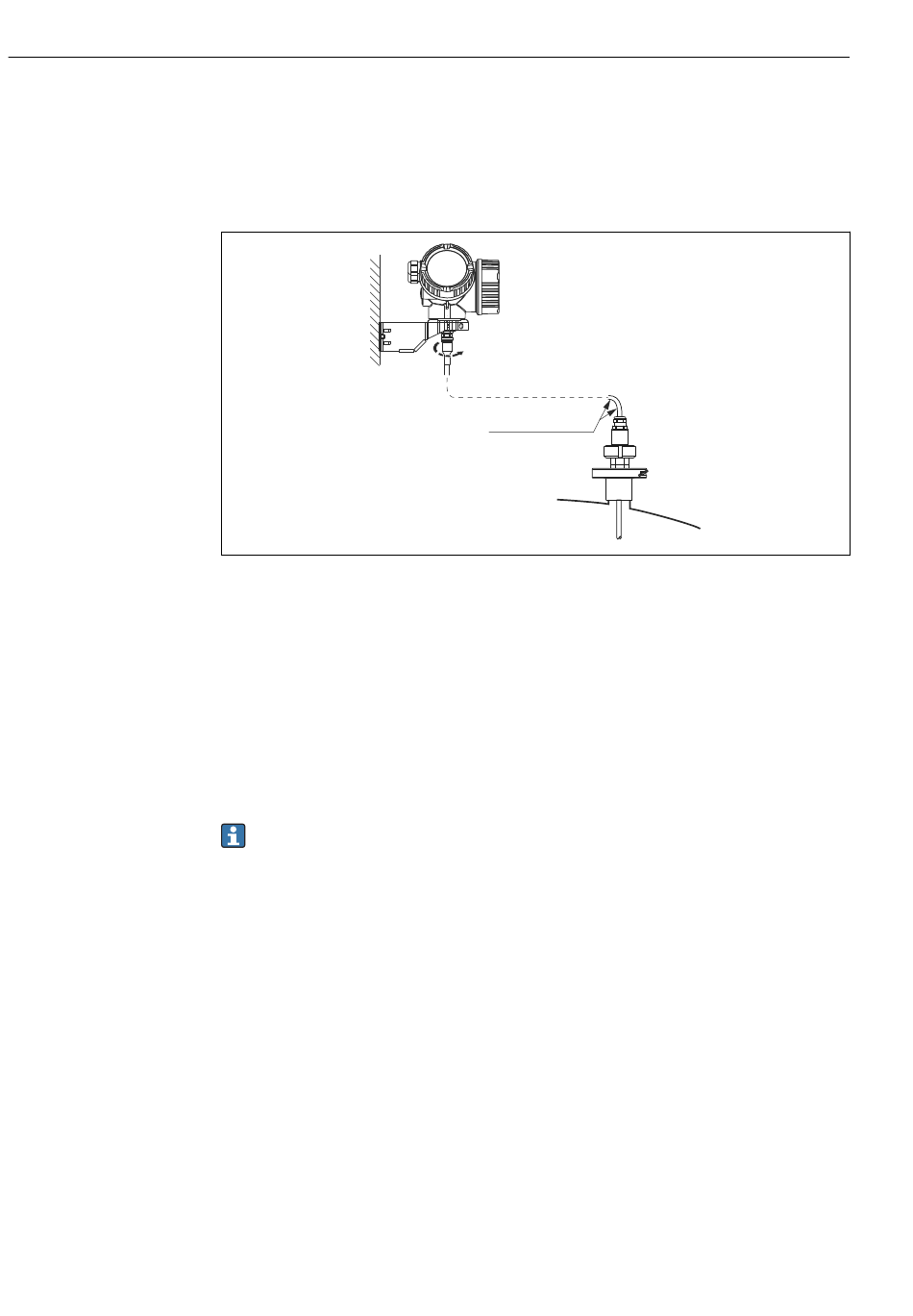

Levelflex FMP53 FOUNDATION Fieldbus
6 Nm (4.42 lbf ft)
3 m (9 ft) / 6 m (19 ft)
r
= 50 mm (2")
min
A0015103
