11.3 Füllstandmessung konfigurieren
R
LN

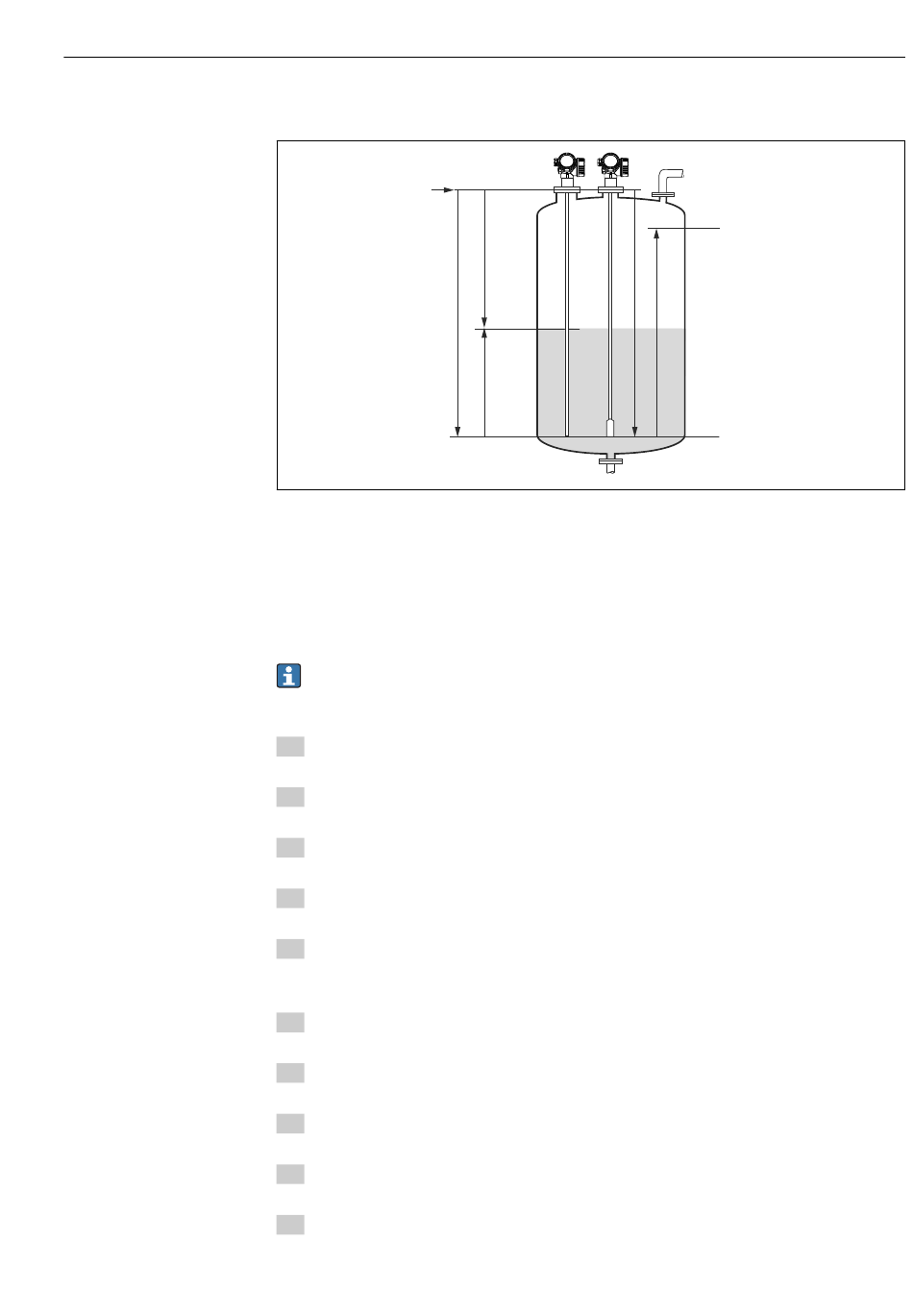

 16 Konfigurationsparameter zur Füllstandmessung in Flüssigkeiten
LN Sondenlänge
R Referenzpunkt der Messung
D Distanz
L Füllstand
E Abgleich Leer (= Nullpunkt)
F Abgleich Voll (= Spanne)
Ist bei Seilsonden der DK-Wert kleiner 7, dann ist eine Messung im Bereich des Straff-
gewichts nicht möglich. Der Leerabgleich E sollte in diesen Fällen höchstens LN -
250 mm (LN - 10 in) betragen.
1. Navigieren zu: Menü "Setup" → Messstellenbezeichnung
 Messstellenbezeichnung eingeben.
2. Navigieren zu: Menü "Setup" → Geräteadresse
 Busadresse des Geräts eingeben (nur bei Software-Adressierung).
3. Navigieren zu: Menü "Setup" → Längeneinheit
 Längeneinheit wählen.
4. Navigieren zu: Menü "Setup" → Tanktyp
 Tanktyp wählen.
5. Für Parameter Tanktyp = Bypass/Schwallrohr:
Navigieren zu: Menü "Setup" → Rohrdurchmesser
 Durchmesser des Bypasses oder Schwallrohrs angeben.
6. Navigieren zu: Menü "Setup" → Mediengruppe
 Mediengruppe angeben: (Wässrig (DK >= 4) oder Sonstiges)
7. Navigieren zu: Menü "Setup" → Abgleich Leer
 Leerdistanz E angeben (Distanz vom Referenzpunkt R zur 0%-Marke).
8. Navigieren zu: Menü "Setup" → Abgleich Voll
 Volldistanz F angeben (Distanz von der 0%- zur 100%-Marke).
9. Navigieren zu: Menü "Setup" → Füllstand
 Anzeige des gemessenen Füllstands L.
10. Navigieren zu: Menü "Setup" → Distanz
 Anzeige der Distanz D zwischen Referenzpunkt R und Füllstand L.
D
E
L
Inbetriebnahme über Bedienmenü
20 mA
100%
F
4 mA
0%
