Montage
32

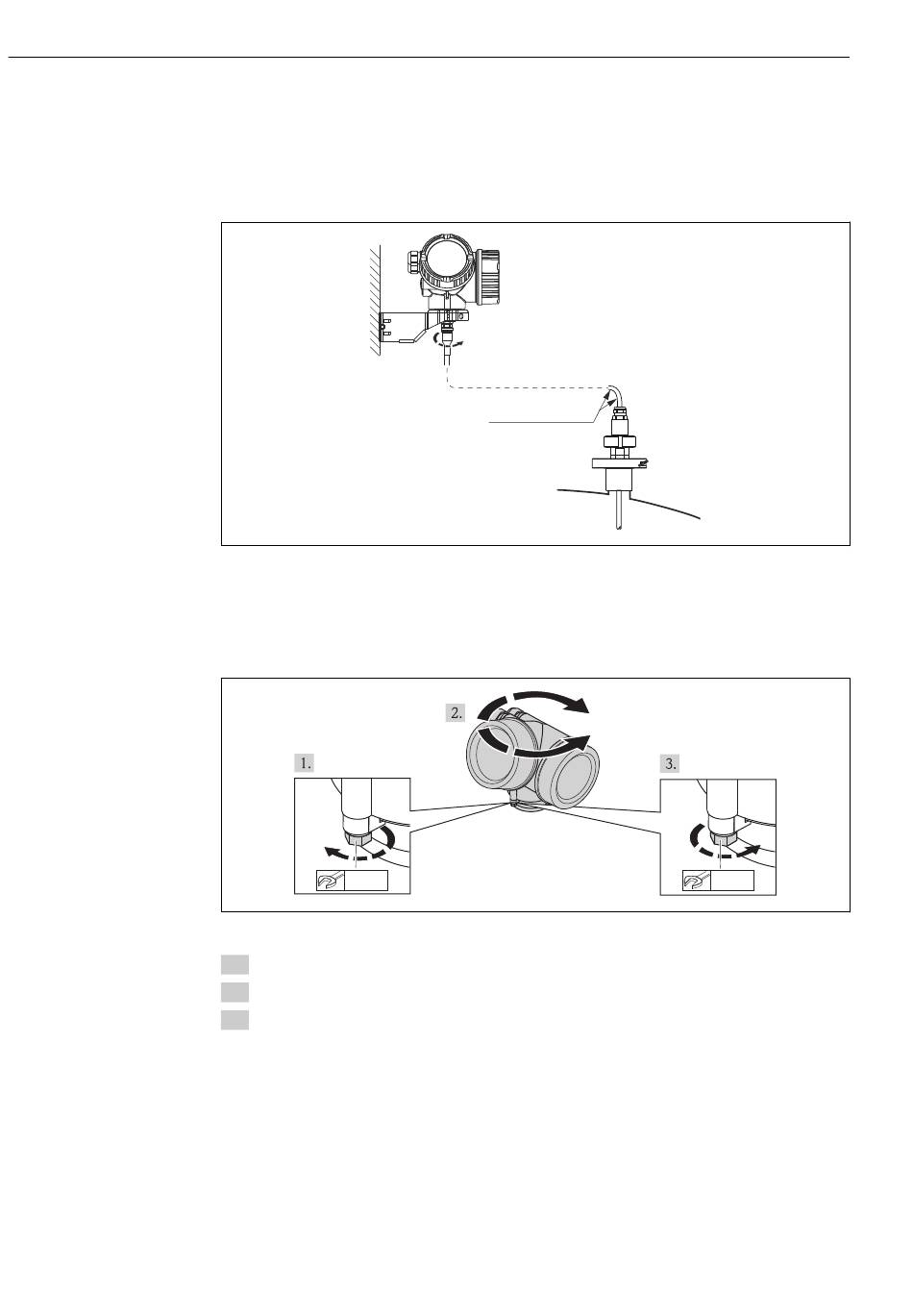

Anschließen des Verbindungskables
Benötigtes Werkzeug:
• Für die Überwurfmutter am gehäuseseitigen Kabelende: Gabelschlüssel SW18
• Für die Überwurfmutter am sondenseitigen Kabelende: Hakenschlüssel 54 mm und
Gabelschlüssel 27 mm
6.2.3 Messumformergehäuse drehen
Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, lässt sich das
Messumformergehäuse drehen:
8 mm
1. Befestigungsschraube mit Gabelschlüssel lösen.
2. Gehäuse in die gewünschte Richtung drehen.
3. Befestigungsschraube anziehen (1,5 Nm bei Kunststoffgehäuse; 2,5 Nm bei Alu-
oder Edelstahlgehäuse).
6 Nm (4.42 lbf ft)
3 m (9 ft) / 6 m (19 ft)
r
= 50 mm (2")
min
max. 350°
Levelflex FMP53 PROFIBUS PA
8 mm
