6.2 Messgerät montieren
6.2.1 Benötigtes Montagewerkzeug
• Zum Kürzen von Stab- oder Koax-Sonden: Säge
• Für Flansche und andere Prozessanschlüsse: Entsprechendes Montagewerkzeug
• Für das Drehen des Gehäuses: Gabelschlüssel 8 mm
6.2.2 Montage der Version "Sensor abgesetzt"
Dieser Abschnitt gilt nur für Geräte in der Ausführung "Sondendesign" = "Sensor abge-
setzt" (Merkmal 600, Ausprägung MB oder MC).
Bei der Ausführung "Sondendesign" = "abgesetzt" ist im Lieferumfang enthalten:
• Die Sonde mit Prozessanschluss und Verbindungskabel (3m/9ft oder 6m/18ft)
• Das Elektronikgehäuse
• Der Montagehalter zur Wand- oder Mastmontage des Elektronikgehäuses
Das Verbindungskabel ist bei Auslieferung mit der Sonde verbunden.
VORSICHT
L
Mechanische Spannungen können den Stecker des Verbindungskabels beschädigen
oder zu einem unbeabsichtigten Lösen des Steckers führen.
‣
Zunächst die Sonde und das Elektronikgehäuse fest montieren. Erst dann das Verbin-
gungskabel anbringen.
‣
Das Verbindungskabel frei von mechanischen Spannungen verlegen. Minimaler Biege-
radius: 50 mm (2").
‣
Drehmoment der Überwurfmutter am elektronikseitigen Stecker: 6 Nm
‣
Drehmoment der Überwurfmutter am sensorseitigen Stecker: 20 Nm
Bei starker Vibration kann zusätzlich ein Sicherungslack am elektronikseitigen Ste-
cker verwendet werden, z.B. Loctite 243.
Montage des Elektronikgehäuses
A
122 (4.8)
158 (6.2)

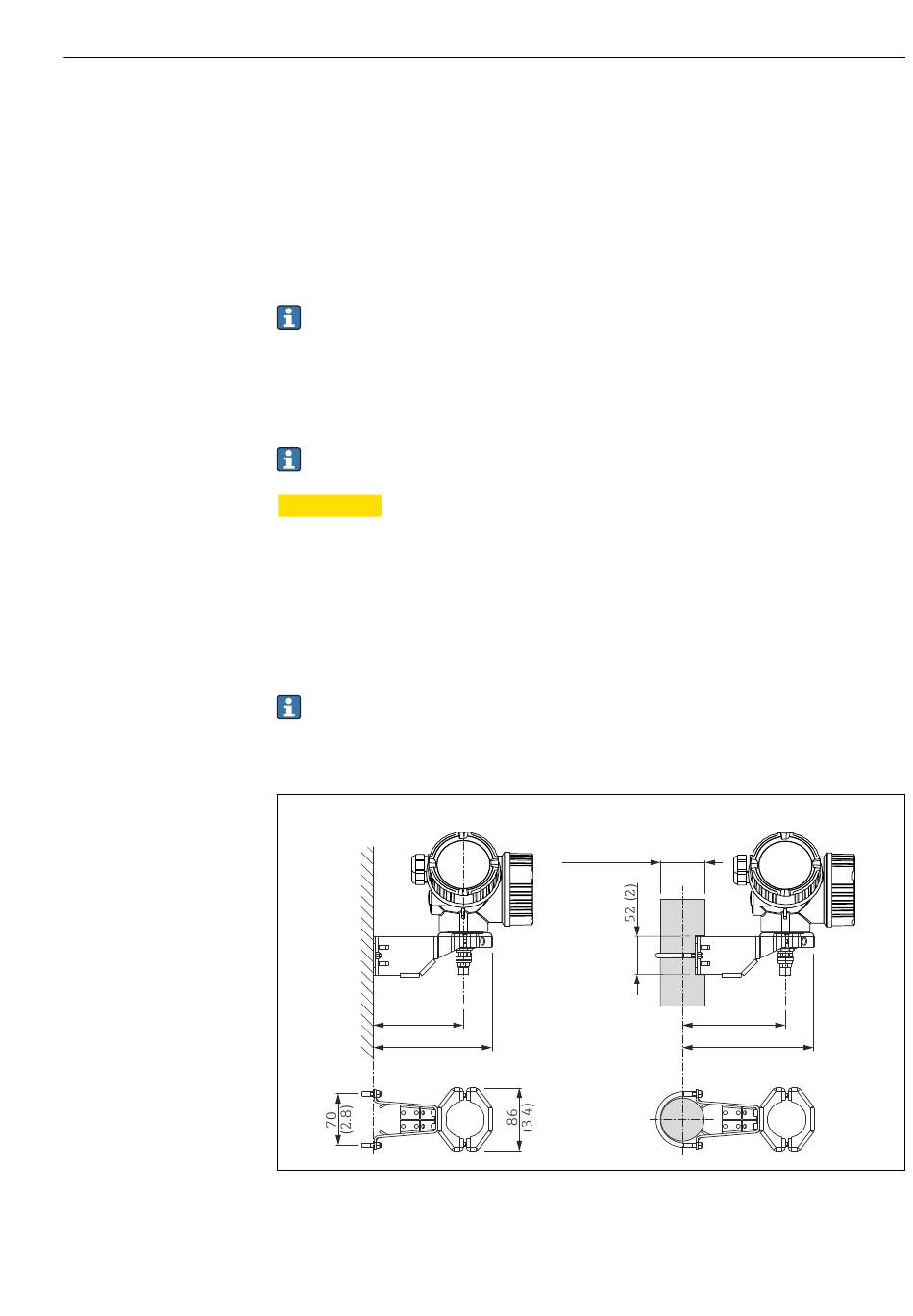

 6 Montage des Elektronikgehäuses mit dem Montagehalter; Maßeinheit: mm (in)
A Wandmontage
B Mastmontage
B
ø42...60
(1.65...2.36)
140 (5.5)
175 (6.9)
Montage
A0014793
31
