Montage
18

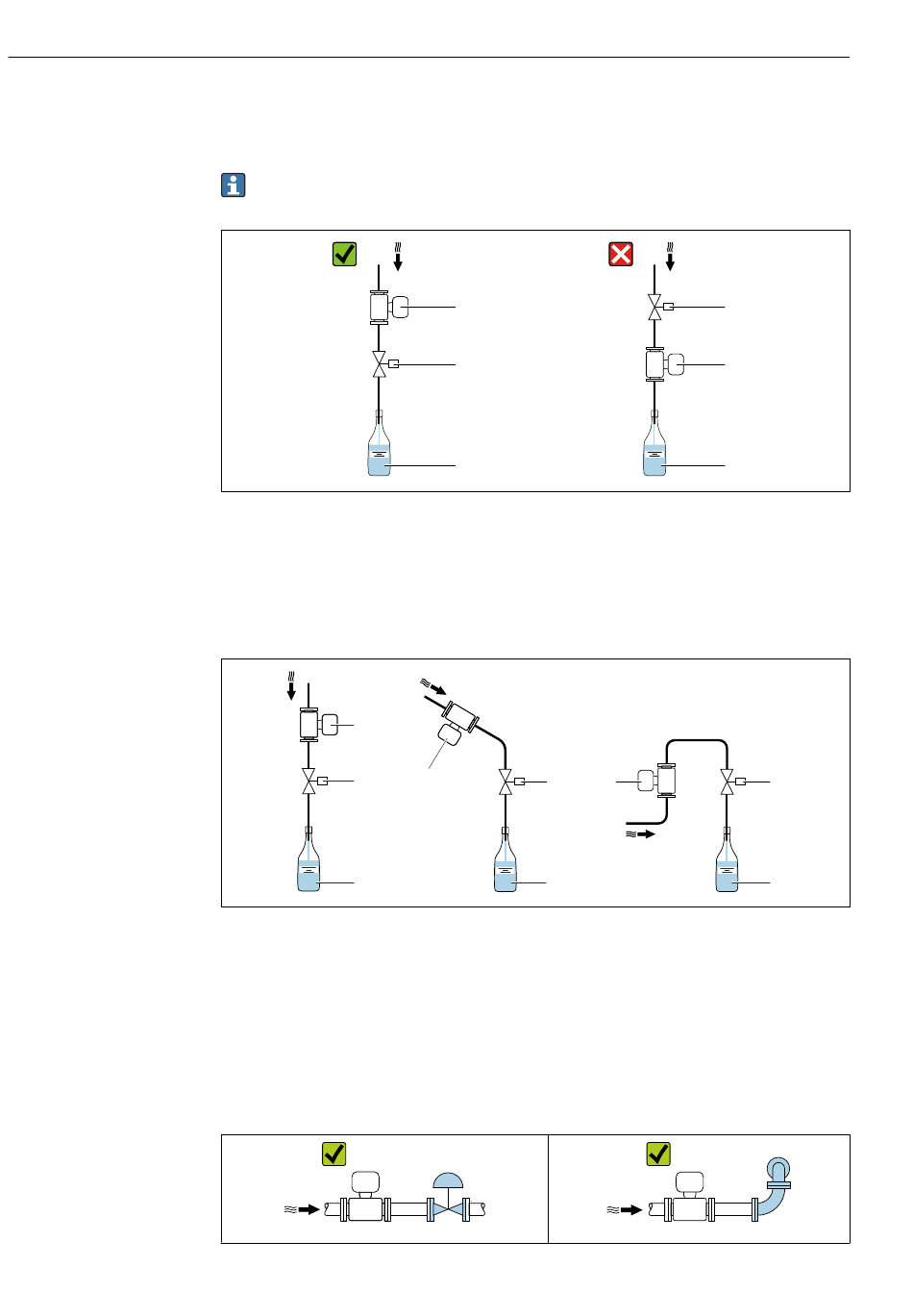

Ventile
Den Messaufnehmer nicht nach einem Abfüllventil einbauen. Eine vollständige Leerung
des Messaufnehmers verursacht eine hohe Verfälschung des Messwerts.
Eine korrekte Messung ist nur bei vollständig gefüllter Rohrleitung möglich. Vor dem
produktiven Abfüllen Probefüllungen durchführen.
1 Messgerät
2 Abfüllventil
3 Behälter
Füllanlagen
Ein vollständig gefülltes Rohrsystem ist für eine optimale Messung erforderlich.
1
2
3
 5 Füllanlage
1 Messgerät
2 Abfüllventil
3 Behälter

Ein- und Auslaufstrecken

Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen wie Ventile,
Krümmer oder T-Stücke genommen werden, solange keine Kavitationseffekte entstehen
→  19.
1
2
3
2
1
3
A0029322
Dosimass Modbus RS485
2
1
3
1 2
3
