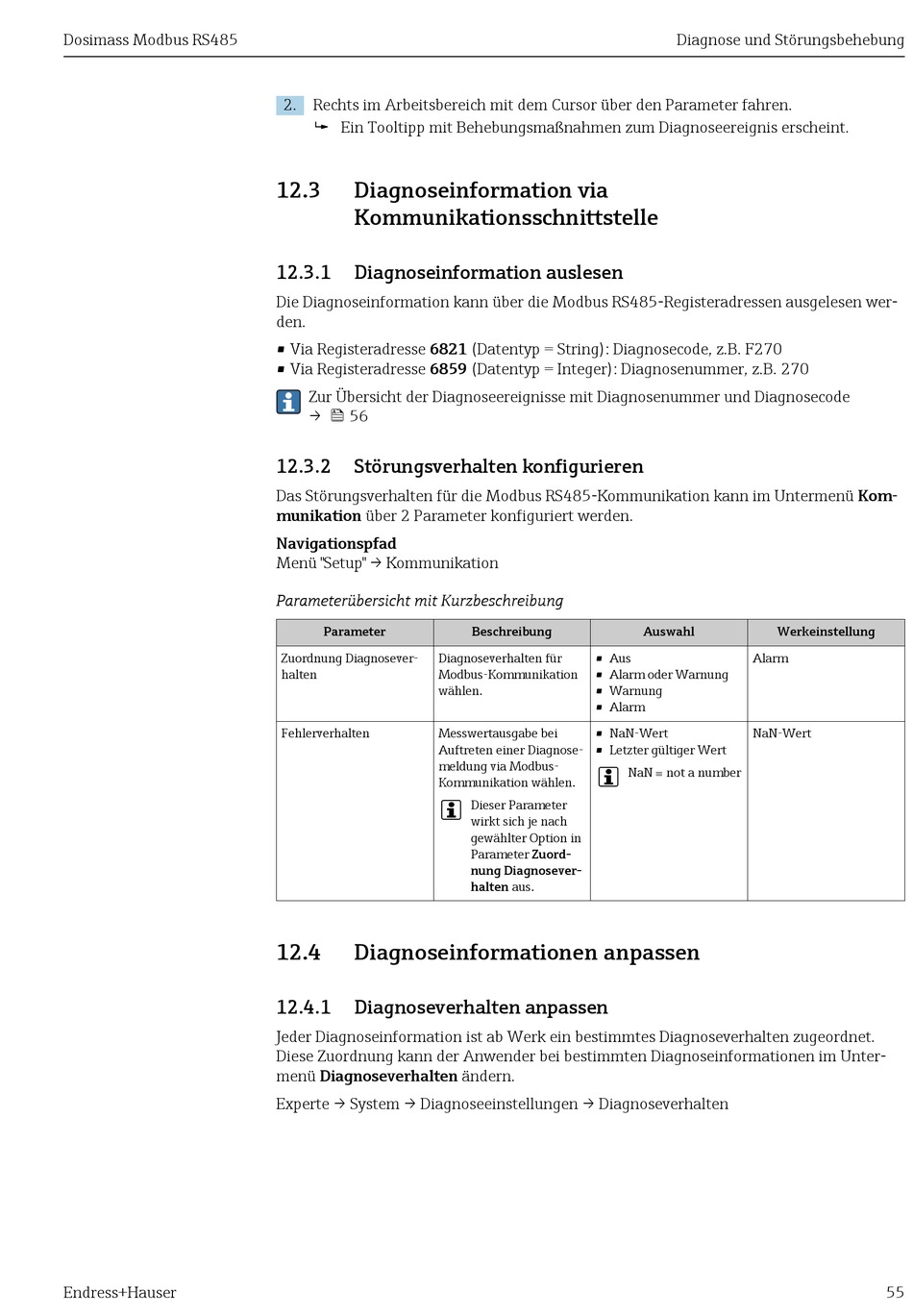

2. Rechts im Arbeitsbereich mit dem Cursor über den Parameter fahren.
 Ein Tooltipp mit Behebungsmaßnahmen zum Diagnoseereignis erscheint.
12.3 Diagnoseinformation via
Kommunikationsschnittstelle
12.3.1

Diagnoseinformation auslesen

Die Diagnoseinformation kann über die Modbus RS485-Registeradressen ausgelesen wer-
den.
• Via Registeradresse 6821 (Datentyp = String): Diagnosecode, z.B. F270
• Via Registeradresse 6859 (Datentyp = Integer): Diagnosenummer, z.B. 270
Zur Übersicht der Diagnoseereignisse mit Diagnosenummer und Diagnosecode
→  56
12.3.2 Störungsverhalten konfigurieren
Das Störungsverhalten für die Modbus RS485-Kommunikation kann im Untermenü Kom-
munikation über 2 Parameter konfiguriert werden.
Navigationspfad
Menü "Setup" → Kommunikation
Parameterübersicht mit Kurzbeschreibung
Parameter
Zuordnung Diagnosever- Diagnoseverhalten für
halten Modbus-Kommunikation
wählen.
Fehlerverhalten Messwertausgabe bei
Auftreten einer Diagnose-
meldung via Modbus-
Kommunikation wählen.

12.4

Diagnoseinformationen anpassen

12.4.1

Diagnoseverhalten anpassen

Jeder Diagnoseinformation ist ab Werk ein bestimmtes Diagnoseverhalten zugeordnet.
Diese Zuordnung kann der Anwender bei bestimmten Diagnoseinformationen im Unter-
menü Diagnoseverhalten ändern.
Experte → System → Diagnoseeinstellungen → Diagnoseverhalten
Beschreibung Auswahl
• Aus
• Alarm oder Warnung
• Warnung
• Alarm
• NaN-Wert
• Letzter gültiger Wert

NaN º not a number
Dieser Parameter
wirkt sich je nach
gewählter Option in
Parameter Zuord-
nung Diagnosever-
halten aus.
Diagnose und Störungsbehebung
Werkeinstellung
Alarm
NaN-Wert
