Im Fall einer abzweigenden Stichleitung ist keine Maßnahme zur Druckerhöhung notwendig.

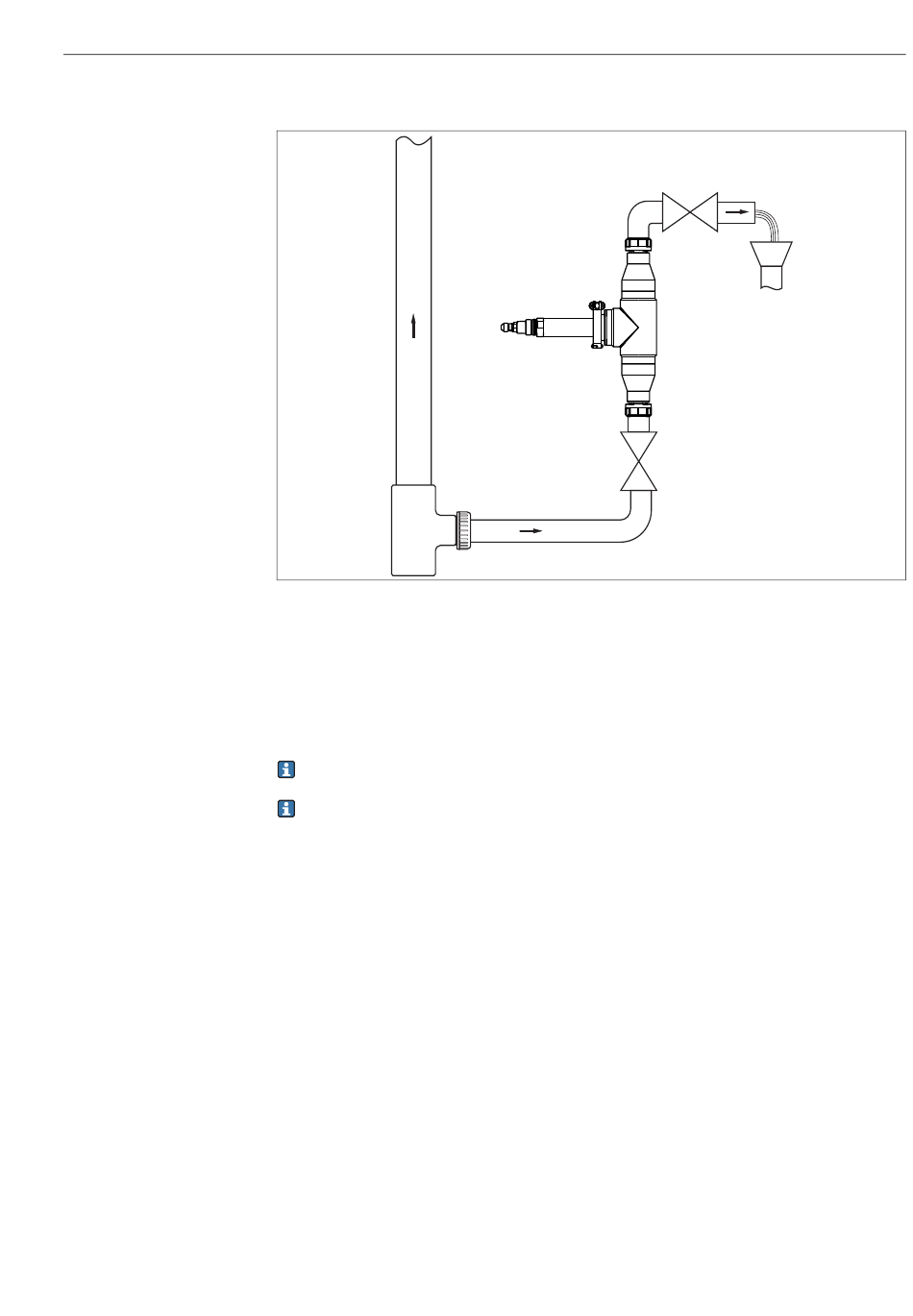

Abb. 3: Anschussbeispiel mit offenem Ablauf
Zu- und Ablaufanschluss der Durchflussarmatur sind immer identisch, das System ist sym-
metrisch.
Installieren Sie die Durchflussarmatur senkrecht.
Der Zulauf muss unten angeschlossen werden (Hauptstrom steigend).
Vermeiden Sie Knicke und Schlaufen in der Verschlauchung.
Beachten Sie die Einbauhinweise (Strömungsrichtung) für den Sensor.
Viele Medien neigen im druckentlasteten Zustand zur Gasblasenbildung.
Der Betrieb der Durchflussarmatur unter Druck (einstellbares Ventil hinter der Durch-
flussarmatur) vermeidet dieses Verhalten in vielen Fällen.
